АДЛ · С видимой рамкой

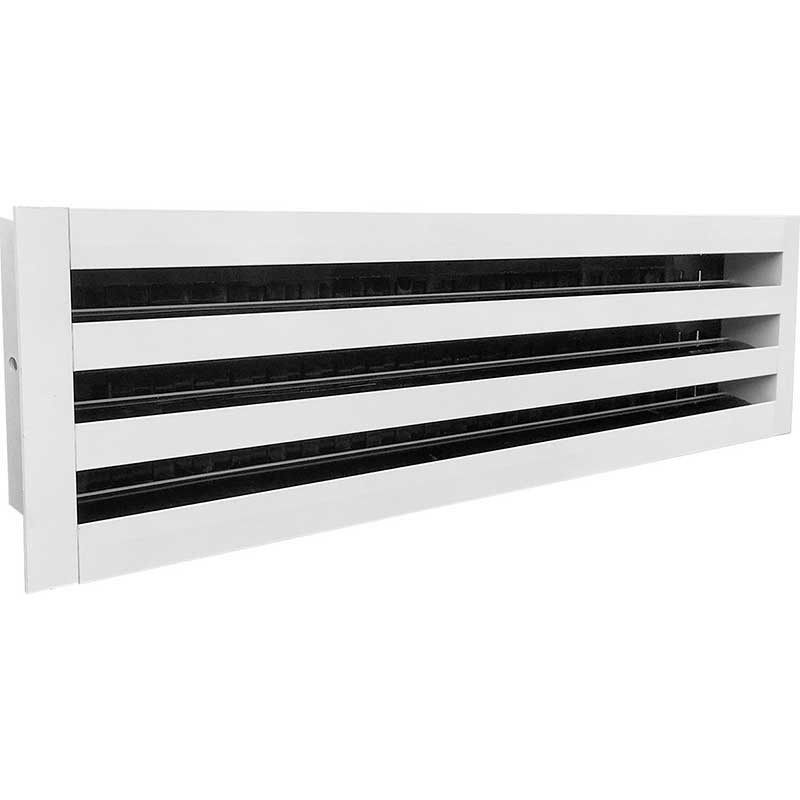

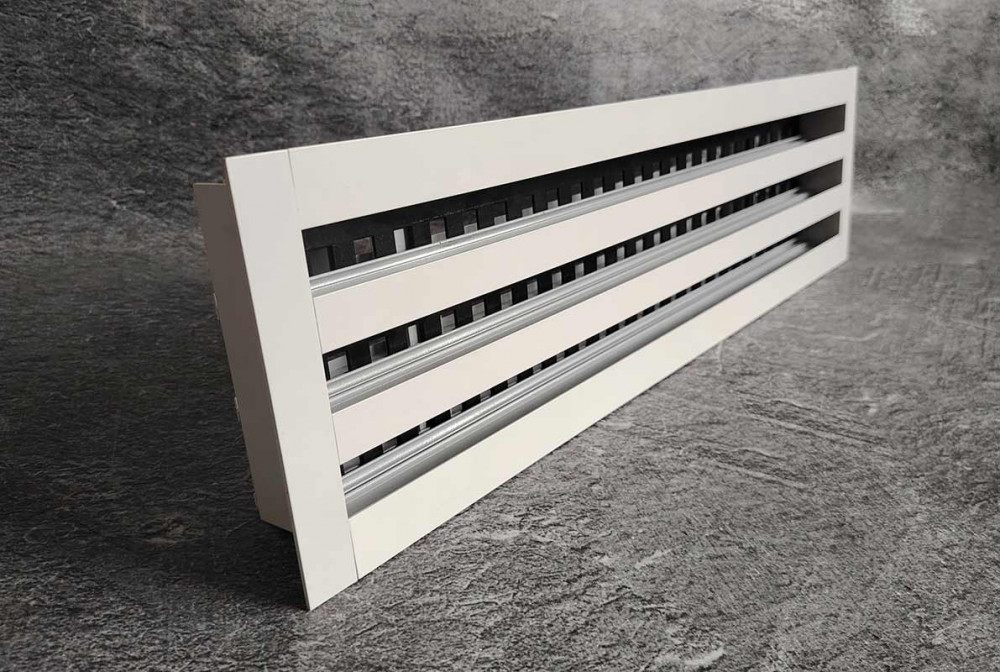

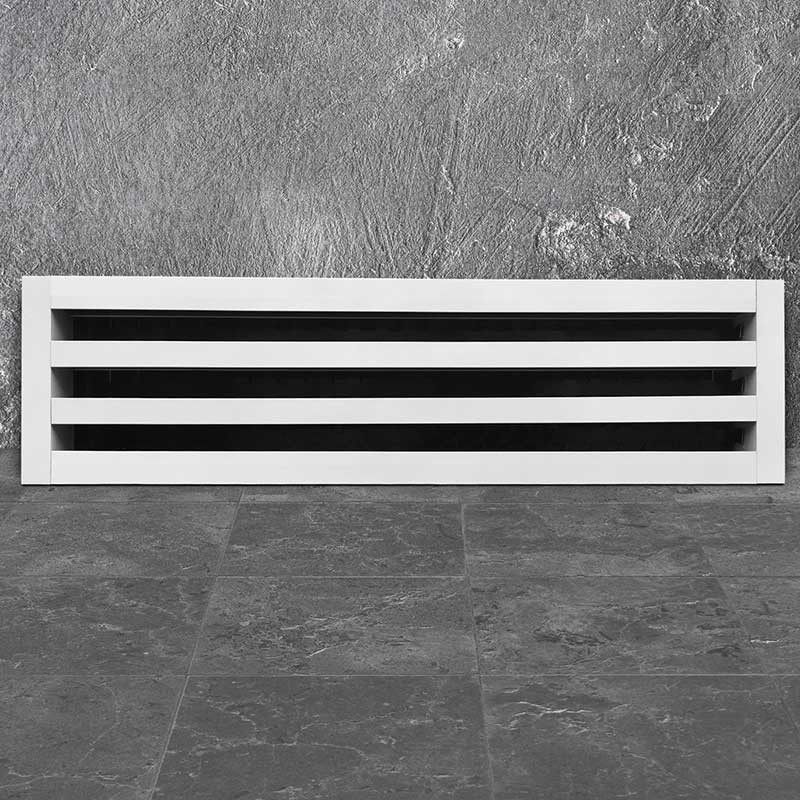

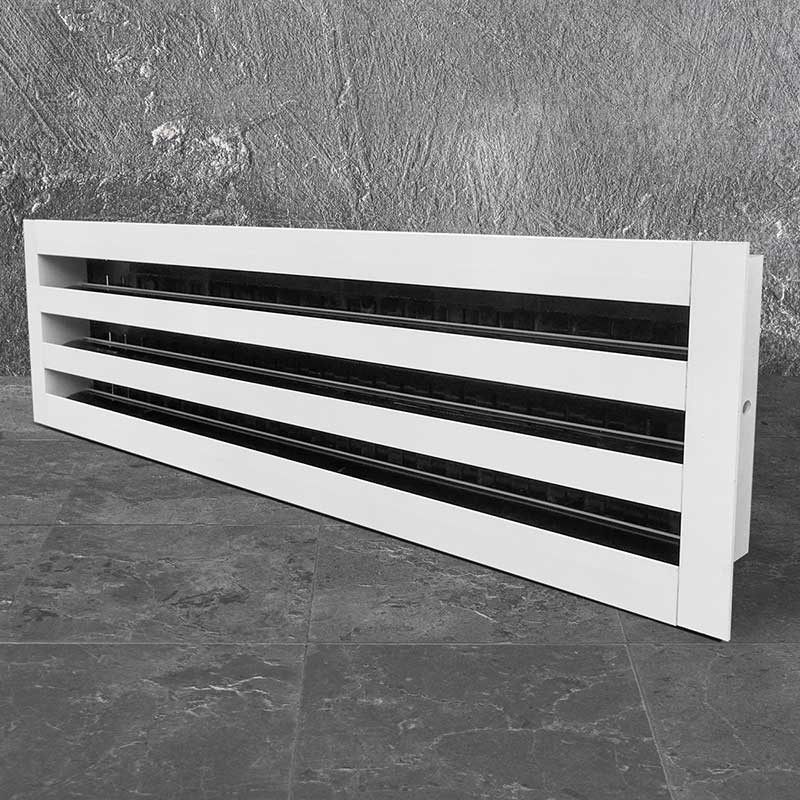

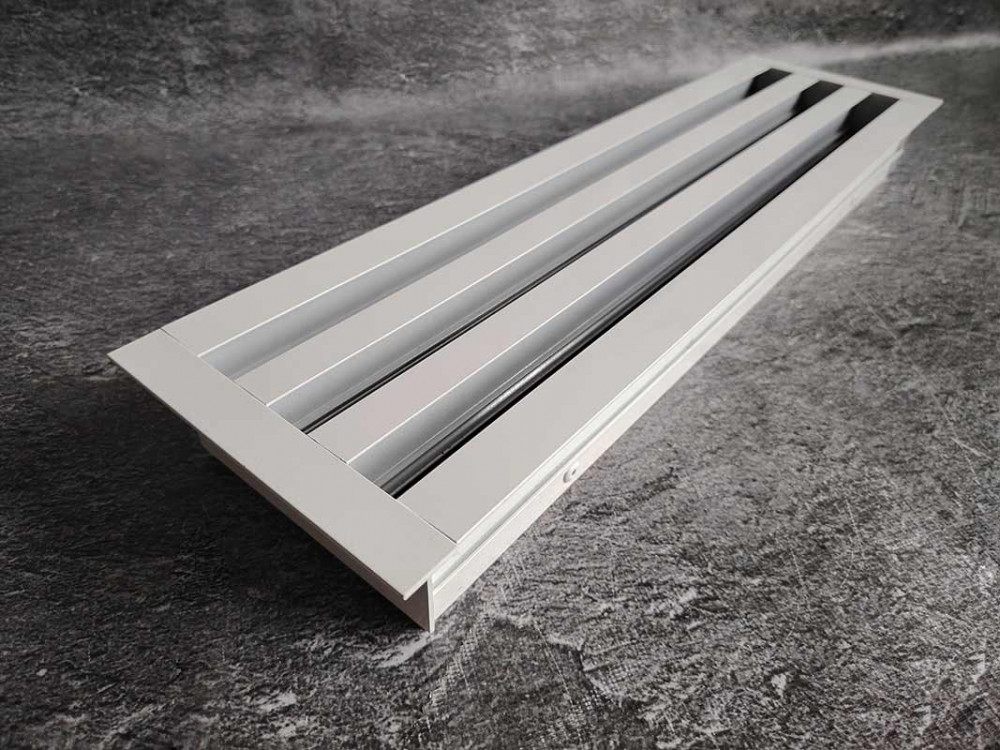

АДЛ-К — щелевой диффузор с клапаном расхода
653 ₽арт. 002012 · в наличии
АДЛ-К — исполнение линейки АДЛ с клапаном расхода воздуха и без направляющих. Клапан позволяет догнать расход на конкретной точке уже после пусконаладки, не трогая балансировку всей системы. Применяется и в приточных, и в вытяжных системах. Если вместе с объёмом нужно задавать и направление струи, берут АДЛ-КЗ с направляющими.
| Производитель | ООО «Завод ВРК» |
| Серия | АДЛ |
| Способ монтажа | С видимой рамкой |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Исполнение | Клапан расхода, без направляющих |
| Количество щелей | 1–10 |
| Размеры | 150×50 — 3000×240 мм, шаг 1 мм |
| Применение | Приточные и вытяжные системы |
| Цвет | Корпус RAL 9016, кассета RAL 9005 |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Чем АДЛ-К отличается от АДЛ-КЗ?
У АДЛ-К есть клапан расхода воздуха, но нет направляющих — направление струи задано геометрией щели. У АДЛ-КЗ к клапану добавлены две направляющие, поэтому струю можно ещё и развернуть.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
АДЛ
Исполнение с клапаном расхода воздуха — объём подачи настраивается на самой решётке

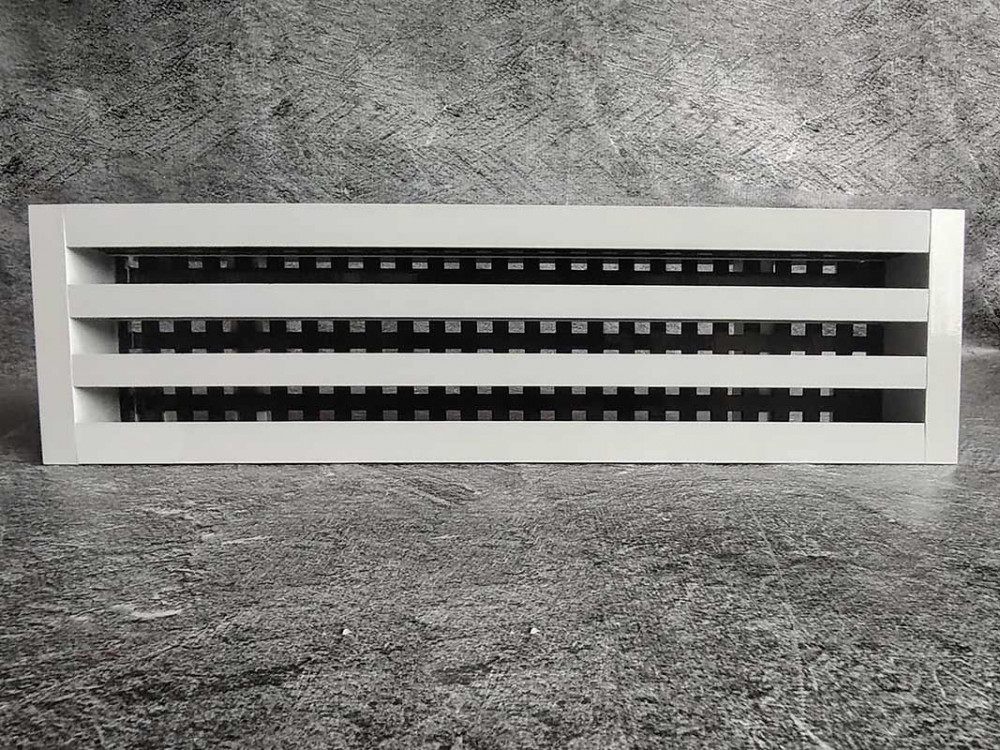

- Клапан расхода воздуха позволяет отрегулировать объём на конкретной точке, не трогая балансировку всей системы.
- Без направляющих — направление струи задано геометрией щели, конструкция проще, чем у АДЛ-КЗ.
- Работает и в вытяжных, и в приточных системах вентиляции.
- Размеры от 150×50 до 3000×240 мм — под фактический строительный проём.
Конструктивные особенности / модификация
- клапан расхода воздуха, без направляющих
- количество щелей — от 1 до 10
- размерный ряд 150×50 — 3000×240 мм, шаг 1 мм
- применение — приточные и вытяжные системы
- материал — экструдированный алюминий АД31 (ГОСТ 22233-2001)
- корпус — белый RAL 9016, внутренняя перфорированная кассета — чёрный RAL 9005
- индивидуальная окраска в любой цвет по шкале RAL
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.
АДЛ-К — исполнение линейки с клапаном расхода воздуха и без направляющих. Его берут там, где важно догнать расход по факту: система сдана, замеры показали отклонение на конкретной точке — клапан позволяет поправить объём локально. Если вместе с расходом нужно управлять и направлением струи, смотрите АДЛ-КЗ.
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов, исполнения камер и схемы монтажа собраны в техническом описании линейки.
