АДЛ · С видимой рамкой
АДЛ-КЗ — регулируемый щелевой диффузор с клапаном
886 ₽арт. 002013 · в наличии

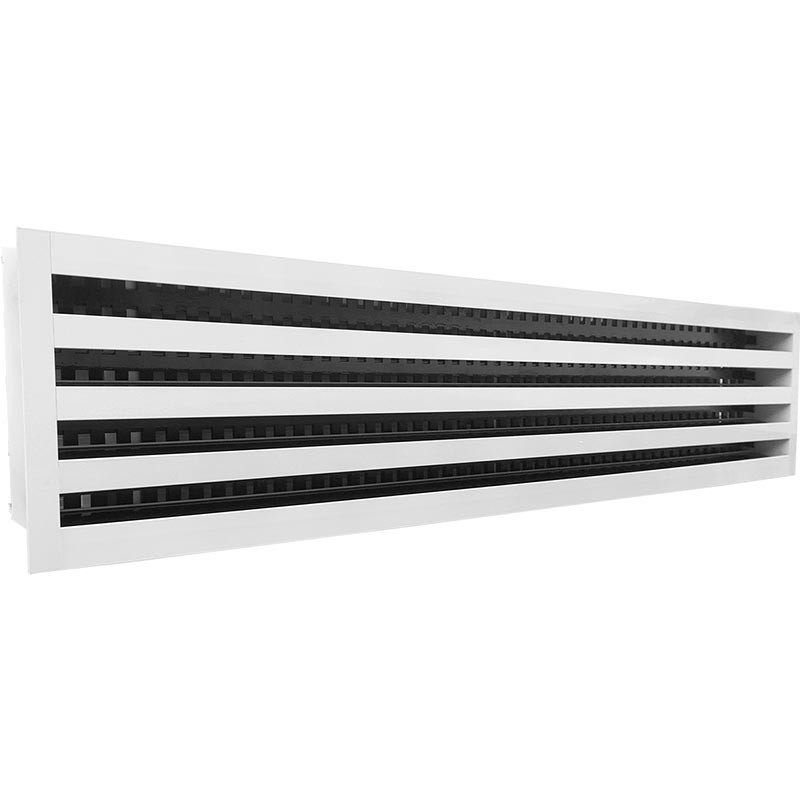

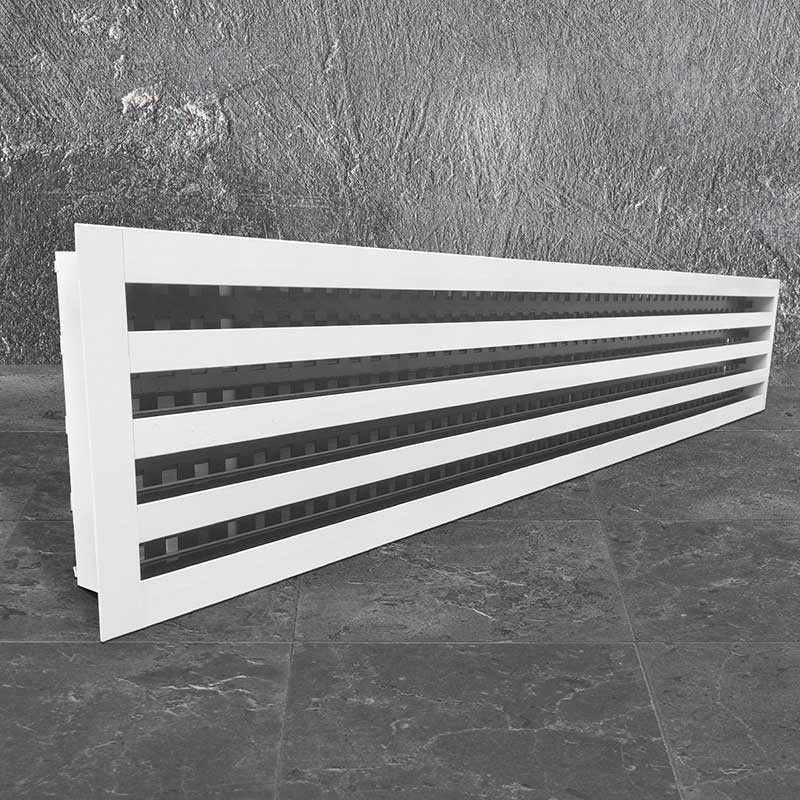

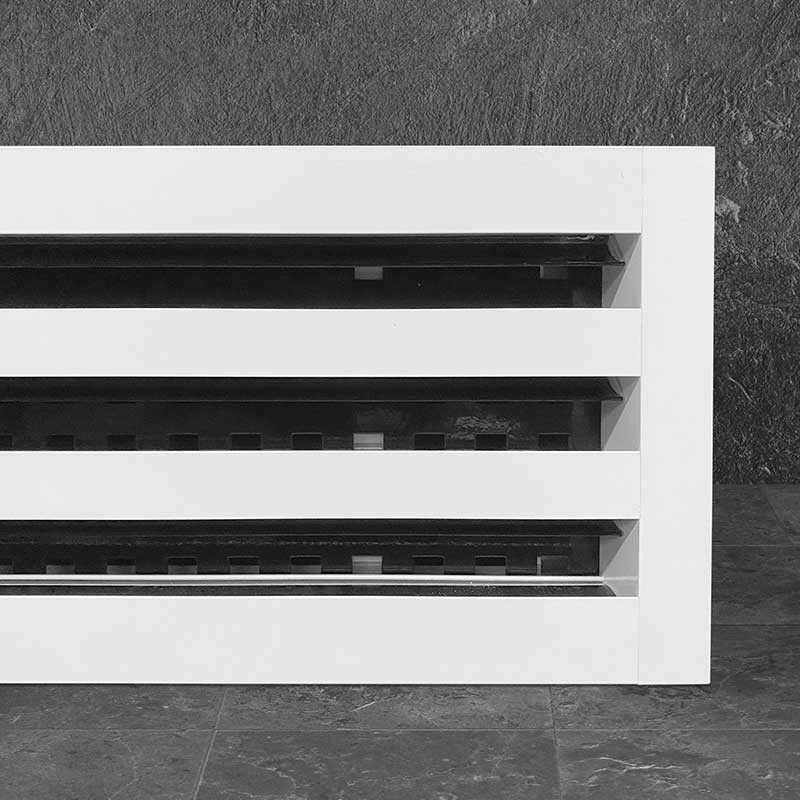

АДЛ-КЗ — старшее исполнение линейки: две направляющие потока и клапан расхода воздуха в одном корпусе. На такой решётке настраивается и направление струи, и объём подачи, поэтому её ставят на точки, параметры которых уточняются уже на объекте — по замерам после пусконаладки, без замены изделия и перебалансировки системы.
| Производитель | ООО «Завод ВРК» |
| Серия | АДЛ |
| Способ монтажа | С видимой рамкой |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Исполнение | 2 направляющие + клапан расхода |
| Количество щелей | 1–10 |
| Размеры | 150×50 — 3000×240 мм, шаг 1 мм |
| Сплав | АД31, ГОСТ 22233-2001 |
| Цвет | Корпус RAL 9016, внутри RAL 9005 |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Что именно регулируется на АДЛ-КЗ?

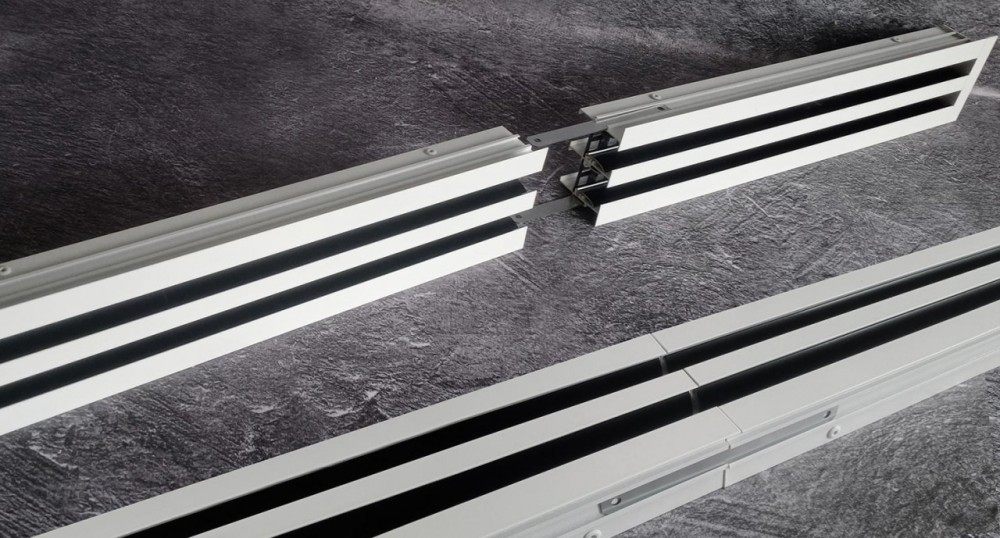

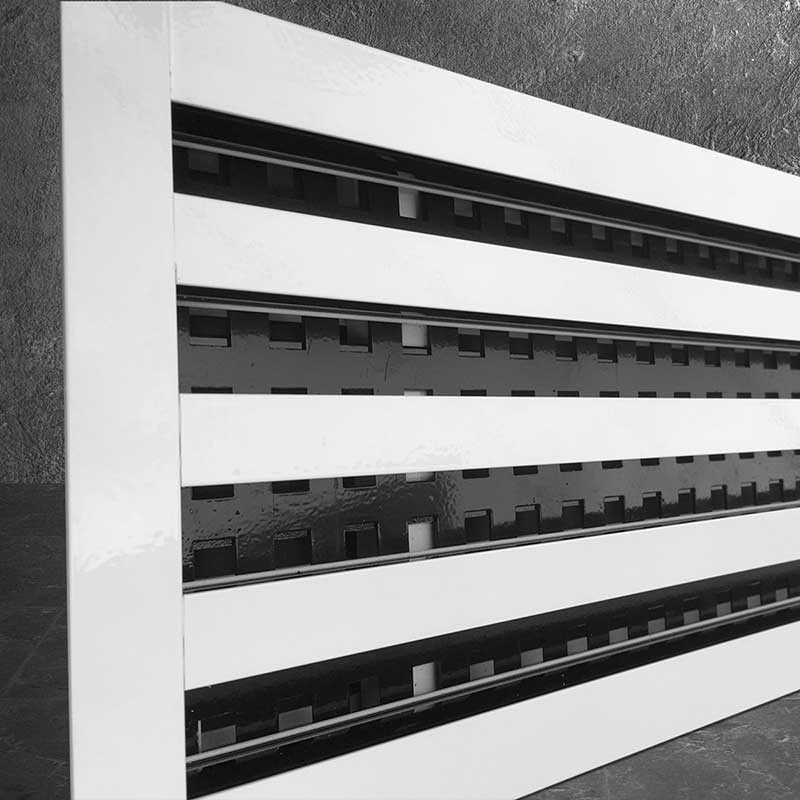

Две направляющие задают направление струи, а клапан расхода — объём воздуха на этой точке. Обе настройки выполняются на самой решётке, без вмешательства в остальную систему.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
АДЛ
Направляющие плюс клапан расхода — старшее исполнение линейки АДЛ
- Две направляющие и клапан расхода воздуха — на одной решётке настраивается и направление струи, и объём подачи.

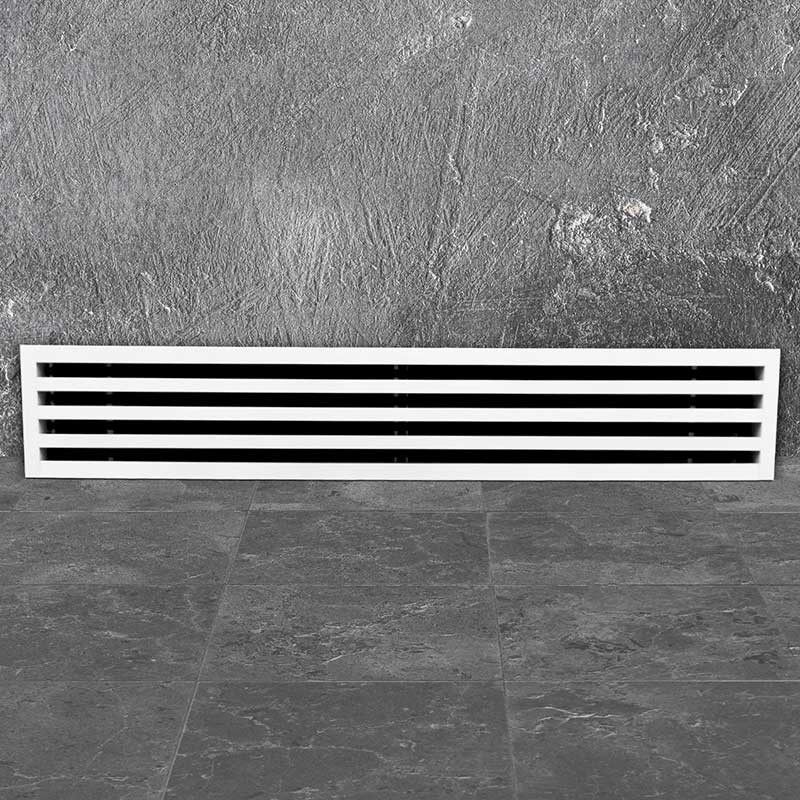

- До 10 щелей в одном корпусе — от локальной точки до протяжённой линии.
- Размерный ряд от 150×50 до 3000×240 мм с изготовлением нестандартных размеров с шагом 1 мм.
- Экструдированный алюминий АД31 по ГОСТ 22233-2001.
Конструктивные особенности / модификация
- 2 направляющие + клапан расхода воздуха
- количество щелей — от 1 до 10
- размерный ряд 150×50 — 3000×240 мм
- нестандартные размеры с шагом 1 мм
- материал — экструдированный алюминий АД31 (ГОСТ 22233-2001)
- корпус — белый RAL 9016, внутренние элементы — чёрный RAL 9005
- индивидуальная окраска в любой цвет по шкале RAL
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П

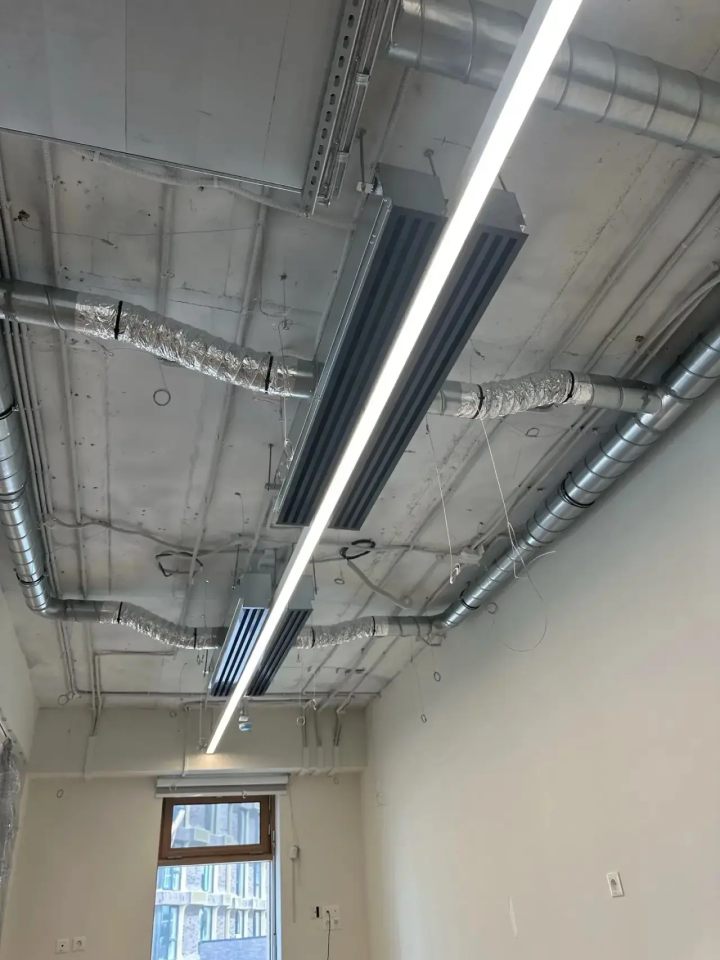

Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.

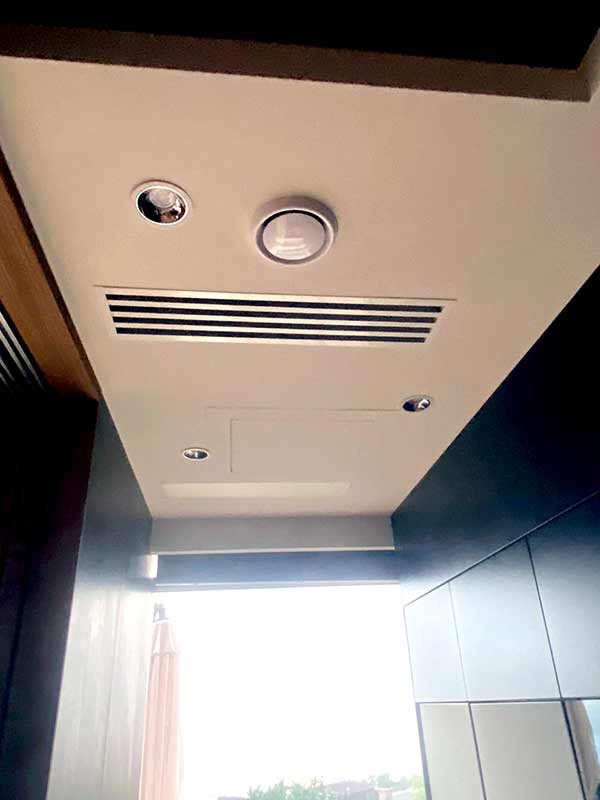

АДЛ-КЗ собирает обе опции линейки сразу: направляющие, как у АДЛ-З, и клапан расхода, как у АДЛ-К. Это исполнение для точек, где параметры уточняются уже на объекте — струю уводят от рабочей зоны, расход догоняют по замерам, и всё это без замены решётки и без перебалансировки системы.
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов, исполнения камер и схемы монтажа собраны в техническом описании линейки.
