АДЛ · С видимой рамкой

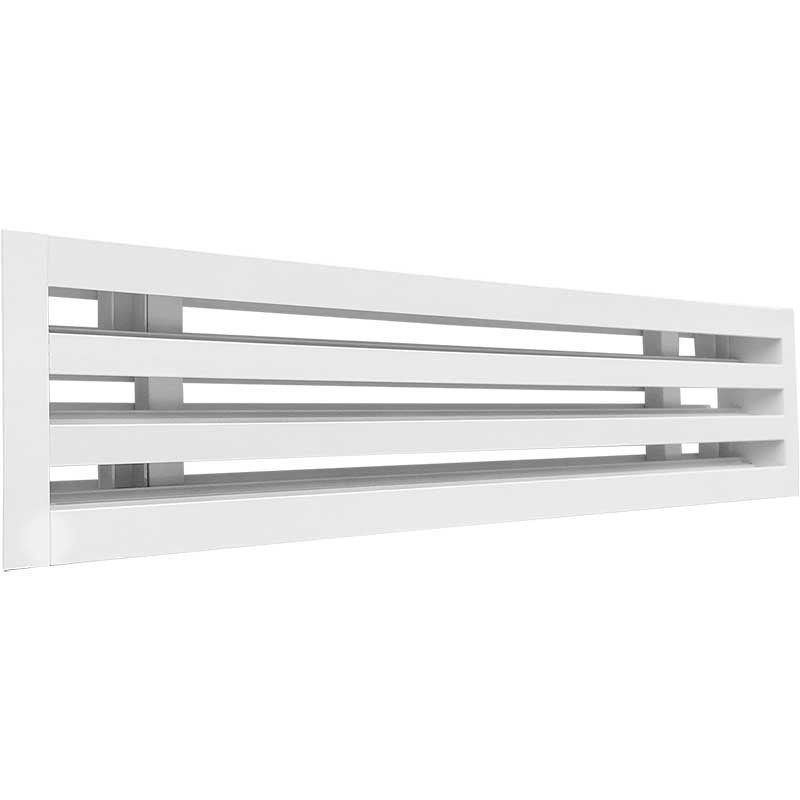

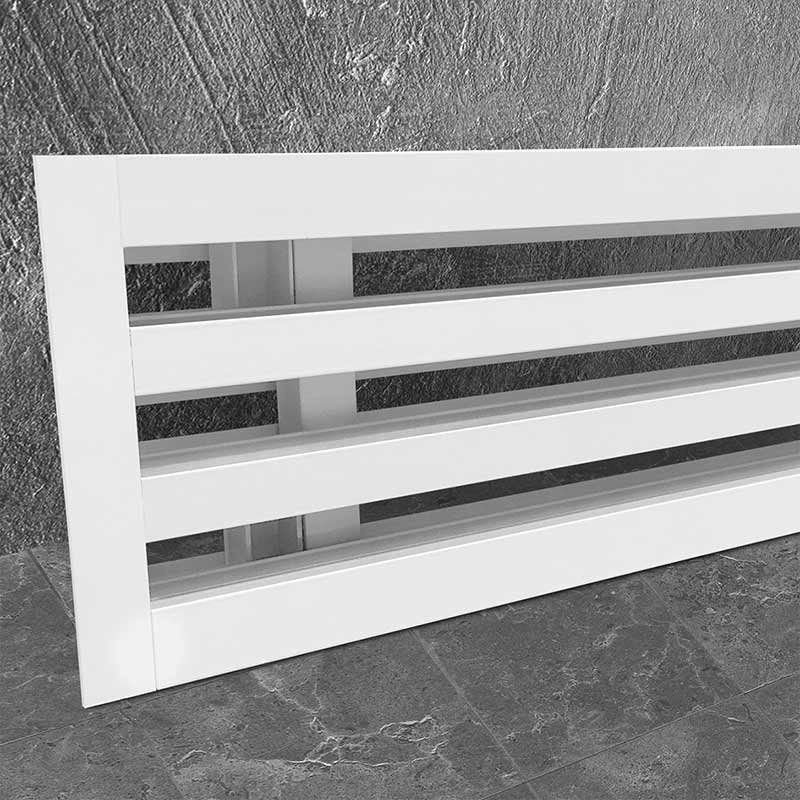

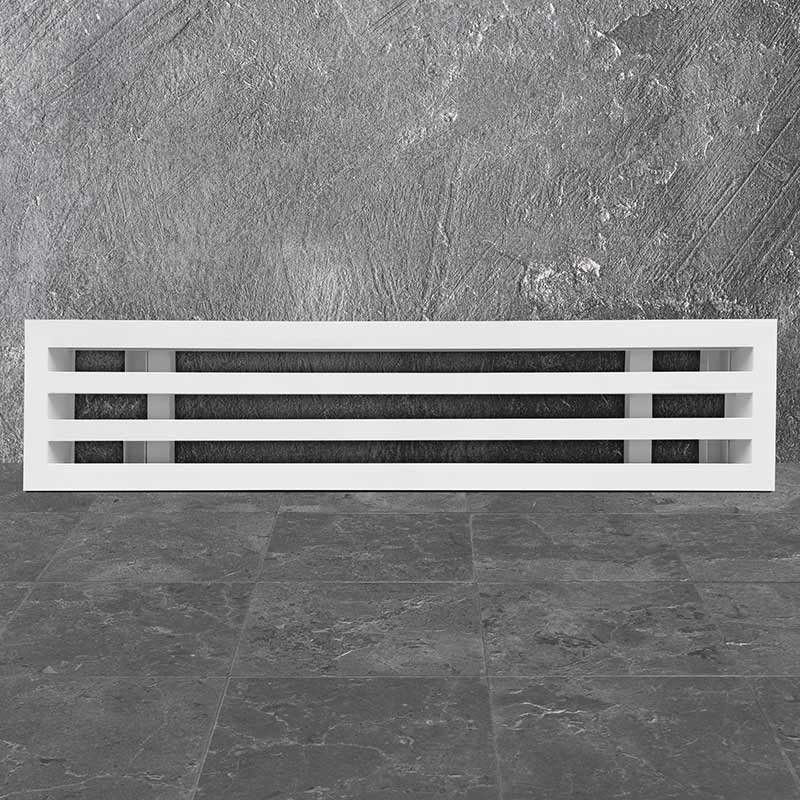

АДЛ — щелевая вытяжная решётка
619 ₽арт. 002010 · в наличии
АДЛ — базовое исполнение линейки: вытяжная секция без внутренних панелей, без направляющих и без клапана расхода. Отсюда её преимущества — малый вес и самая доступная цена в разделе. Решётка работает и как самостоятельное изделие, и как часть составной линии. Для типовых вытяжных точек, где расход задан при балансировке системы и менять его на решётке не планируют, это самый экономичный вариант в спецификации.
| Производитель | ООО «Завод ВРК» |
| Серия | АДЛ |
| Способ монтажа | С видимой рамкой |
| Регулировка | Нерегулируемая |
| Материал | Алюминиевый профиль |
| Исполнение | Вытяжная секция без панелей |
| Количество щелей | 1–10 |
| Размеры | 150×50 — 3000×240 мм, шаг 1 мм |
| Сплав | АД31, ГОСТ 22233-2001 |
| Цвет | Корпус RAL 9016, внутри RAL 9005 |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Чем АДЛ отличается от АДЛ-З, АДЛ-К и АДЛ-КЗ?
АДЛ — секция без панелей, ничего не регулируется. У АДЛ-З добавлены две направляющие потока, у АДЛ-К — клапан расхода воздуха, у АДЛ-КЗ есть и направляющие, и клапан.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
АДЛ

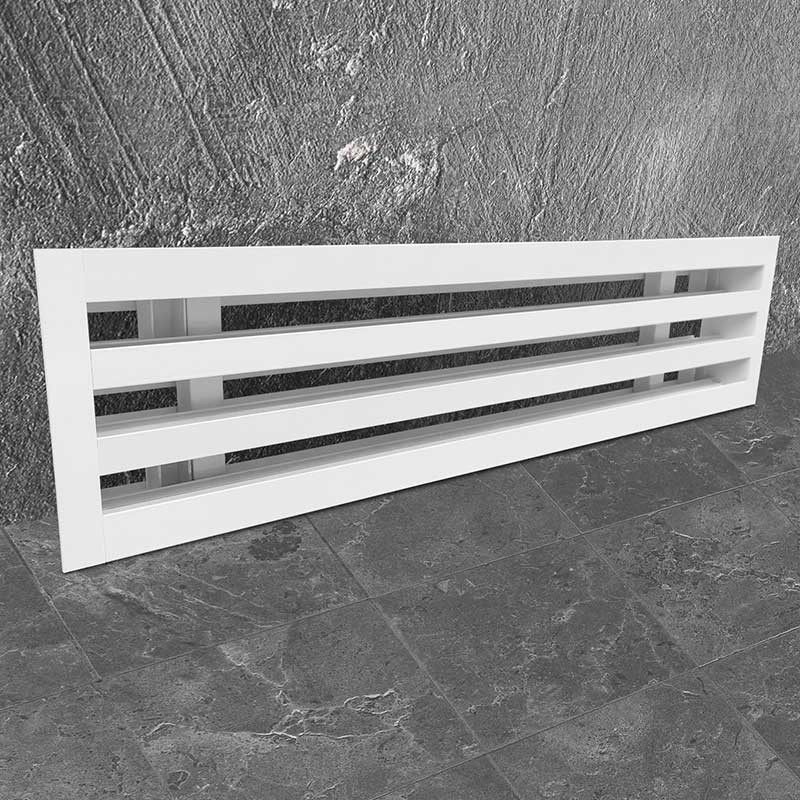

Вытяжная секция без панелей — базовое исполнение линейки АДЛ
- Малый вес конструкции — проще монтаж, меньше нагрузка на подшивной потолок.
- Более доступная стоимость по сравнению с исполнениями с направляющими и клапаном.
- Работает и как самостоятельное изделие, и как составная часть системы из нескольких секций.
- Размеры от 150×50 до 3000×240 мм с шагом 1 мм — под фактический строительный проём.
Конструктивные особенности / модификация
- вытяжная секция без панелей
- количество щелей — от 1 до 10
- размерный ряд 150×50 — 3000×240 мм, шаг 1 мм
- материал — экструдированный алюминий АД31 (ГОСТ 22233-2001)
- корпус — белый RAL 9016, внутренние элементы — чёрный RAL 9005
- индивидуальная окраска в любой цвет по шкале RAL
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- исполнения линейки: АДЛ-З, АДЛ-К, АДЛ-КЗ — с направляющими и клапаном расхода
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.
АДЛ — базовое исполнение линейки: секция без внутренних панелей, без направляющих и без клапана. Ничего не регулируется, поэтому и стоит она дешевле остальных версий. Это ровно то, что нужно на типовых вытяжных точках, где расход задан на этапе балансировки системы и менять его на решётке не планируют.
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов, исполнения камер и схемы монтажа собраны в техническом описании линейки.
