Airline · Скрытого монтажа
Airline-1 — щелевая решётка с перфорацией
1 074 ₽арт. 002095 · в наличии
Airline-1 отличается перфорированной пластиной внутри щели — воздух рассеивается по площади перфорации, а не выходит одной узкой струёй, что смягчает ощущение потока в зоне, близкой к решётке. Для помещений с рабочими местами вблизи решётки эта модель снижает дискомфорт от направленной струи — стоит учитывать при выборе точки установки относительно мебели.
| Производитель | ООО «Завод ВРК» |
| Серия | Airline |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Нерегулируемая |
| Материал | Алюминиевый профиль |
| Количество щелей | 1 |
| Монтажная полка | 6 мм, под гипсокартон |
| Внутри | Перфорированная стальная кассета |
| Сплав | АД31, ГОСТ 22233-2001 |
| Камера статического давления | Оцинкованная сталь 0,4–1,5 мм |
| Цвет | Корпус RAL 9016, кассета RAL 9005 |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Зачем нужна перфорация вместо обычной прямой щели?
Перфорация разбивает поток на множество мелких струй, из-за чего воздух ощущается мягче на близком расстоянии от решётки — это плюс для мест, где люди находятся рядом с точкой притока.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
Airline

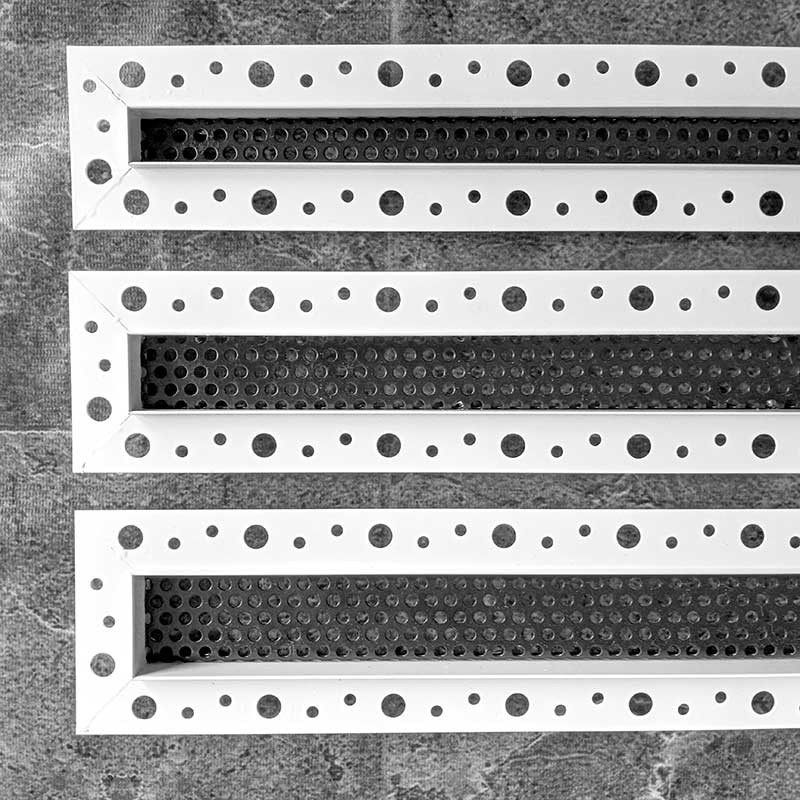

Щелевая решётка скрытого монтажа с перфорацией — монтажная полка 6 мм под гипсокартон
- Монтажная полка 6 мм рассчитана под гипсокартон — рамка садится на лист без доборных элементов.

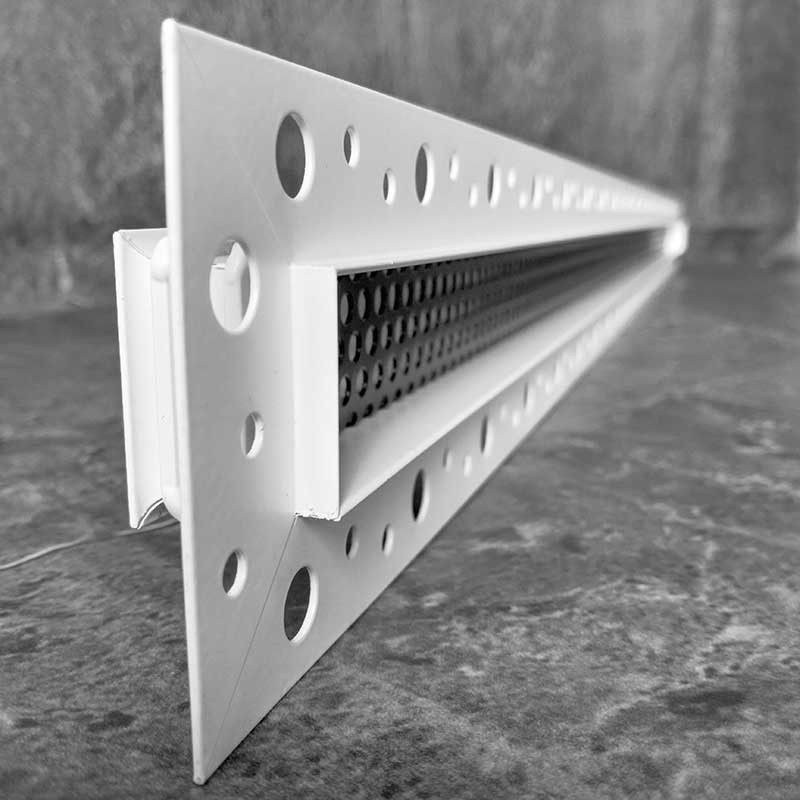

- Перфорированная стальная кассета чёрного цвета распределяет поток равномерно по длине.

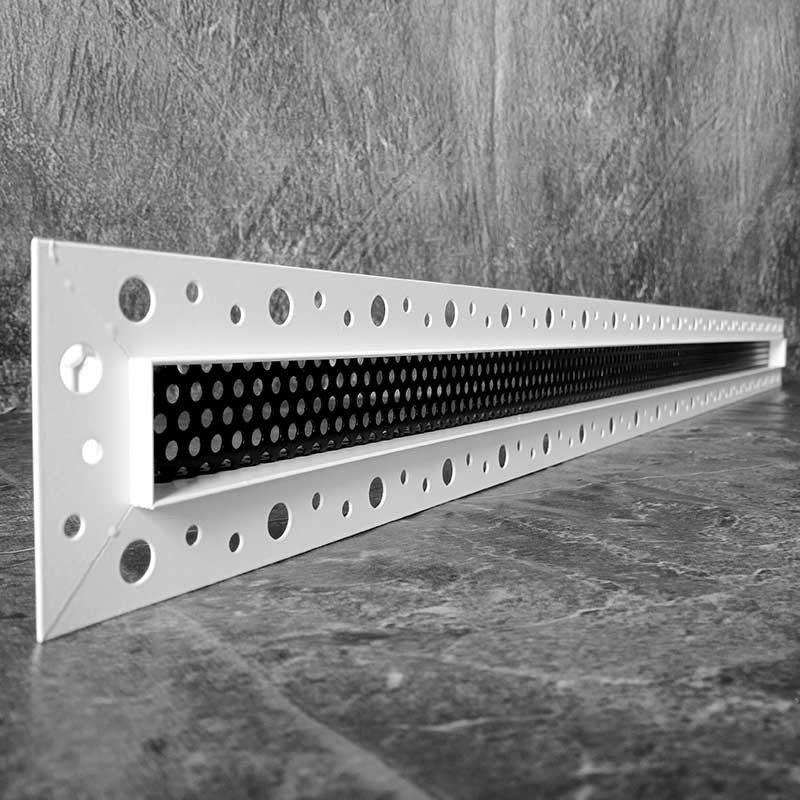

- Отверстия в рамке улучшают адгезию отделочных материалов.

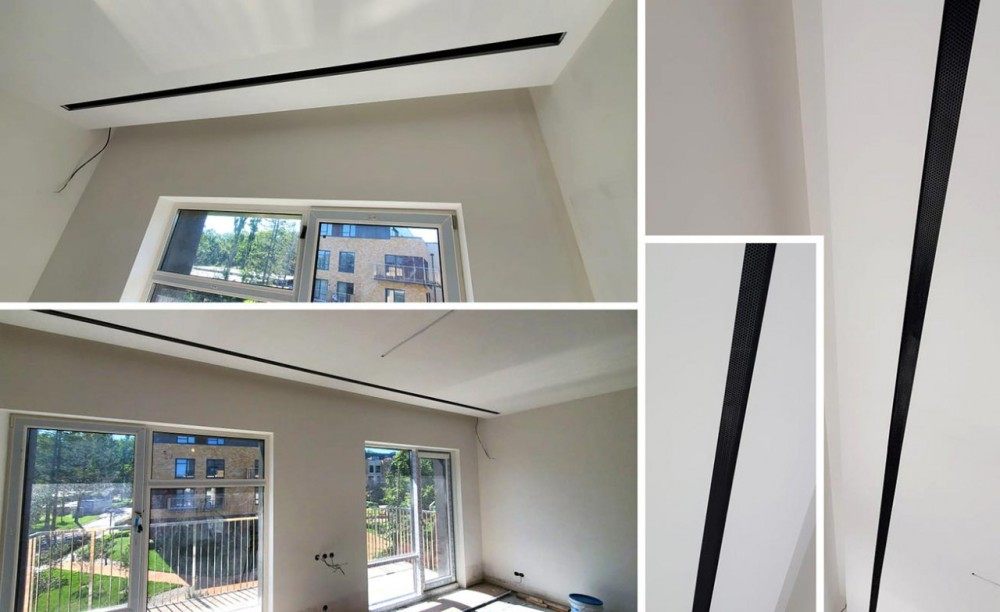

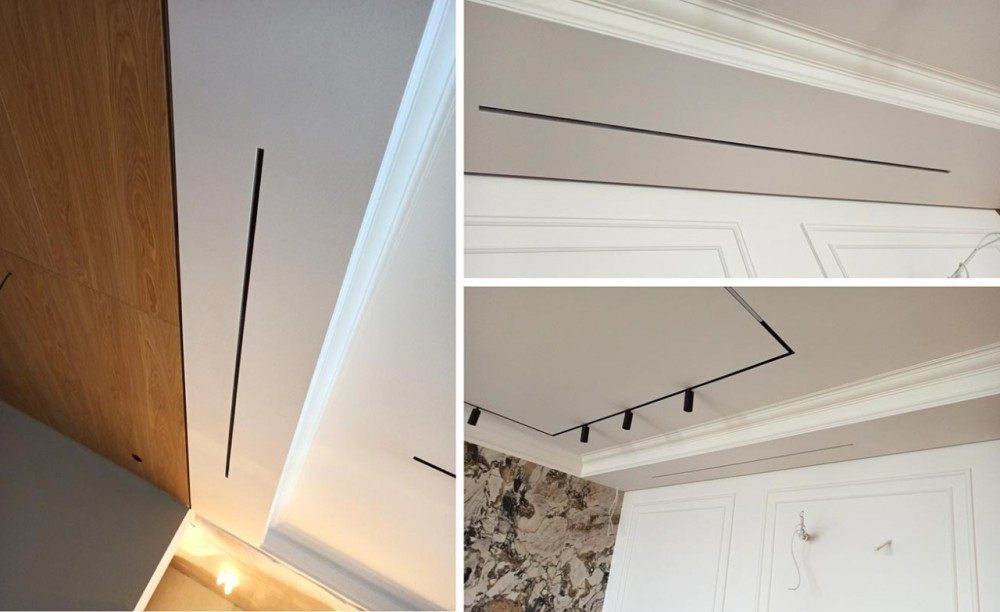

- После установки видна только чёрная щель — корпус полностью уходит в отделку.
- Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2001.
Конструктивные особенности / модификация
- 1 щель
- монтажная полка 6 мм под гипсокартон
- перфорированная стальная кассета внутри
- корпус — белый RAL 9016, кассета — чёрный RAL 9005
- индивидуальная окраска в любой цвет по шкале RAL
- камера статического давления из оцинкованной стали толщиной 0,4–1,5 мм
- исполнения камеры: КСД, КСД-О, КСД-П
- материал — экструдированный алюминий АД31

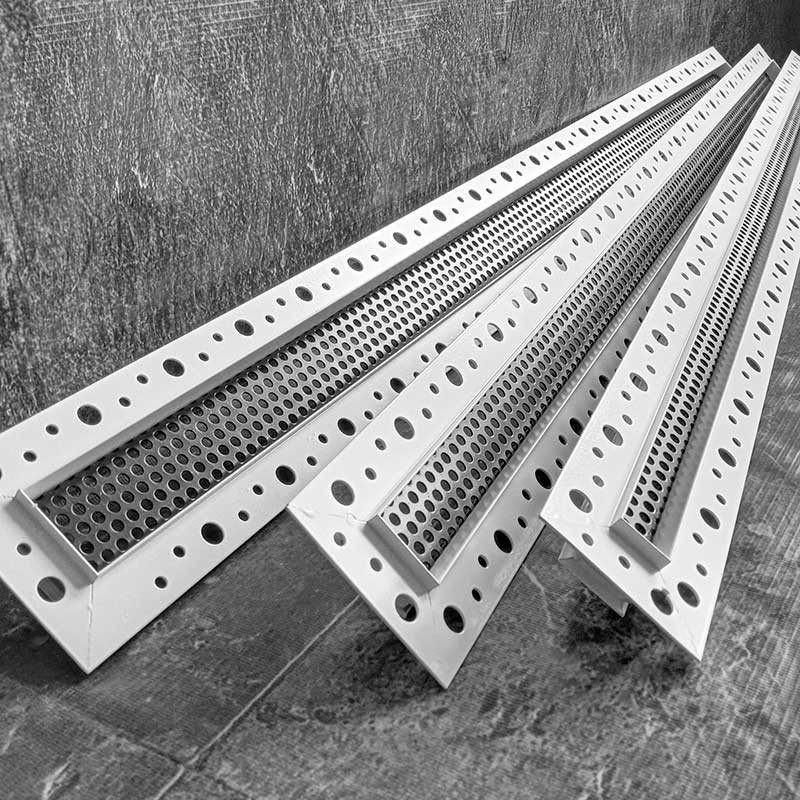

- сборка в непрерывную линию из составных секций
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.
Airline-1 — прямой аналог G-Line-1 для гипсокартонного потолка: та же одна щель с перфорированной кассетой, но полка рамки толще — 6 мм вместо 2,3 мм, под лист ГКЛ, а не под слой шпаклёвки. Выбор между линейками сводится к тому, как устроен потолок на объекте.
Документы и файлы
Габаритно-посадочные размеры, таблицы подбора и последовательность монтажа собраны в техническом описании.
