Airslot · Скрытого монтажа
Airslot — щелевой диффузор скрытого монтажа
2 011 ₽арт. 000003 · в наличии
Airslot — щелевой диффузор скрытого монтажа с декоративной рамкой и встроенными неподвижными жалюзи. Перфорированный фланец заделывается шпаклёвкой заподлицо с потолком или стеной, поэтому после отделки читается только линия щелей. Число щелей подбирается под расход воздуха на участок — от одной до шести в одном корпусе. Опциональный клапан расхода позволяет менять подачу до 60% без потери устойчивости струи, что удобно на объектах с переменной загрузкой помещений.
| Производитель | ООО «Завод ВРК» |
| Серия | Airslot |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Количество щелей | 1–6 |
| Монтаж | Под шпаклёвку, перфорированный фланец |
| Сплав | АД31, ГОСТ 22233-2001 |
| Цвет | Корпус RAL 9016М, внутри RAL 9005М |
| Камера статического давления | Оцинкованная сталь 0,4–1,5 мм |
| Высота помещения | 2,6–4 м при перепаде до 12 °C |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Насколько можно менять расход воздуха без перенастройки системы?
С опциональным клапаном расхода диффузор держит устойчивый поток при изменении расхода до 60% — этого хватает, чтобы отработать разную загрузку помещения без переделки узла.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
Airslot
Декоративная рамка с неподвижными жалюзи и перфорированным фланцем — монтаж под шпаклёвку
- От 1 до 6 щелей в одном корпусе — число щелей подбирается под расход воздуха на участок.
- Клапан расхода воздуха (опция) позволяет изменять расход до 60% без потери устойчивости потока.
- Выравниватель потока (опция) задаёт точное направление воздушных струй.
- Рабочий диапазон высот 2,6–4 м при перепаде температур до 12 °C.
- Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2001.
Конструктивные особенности / модификация

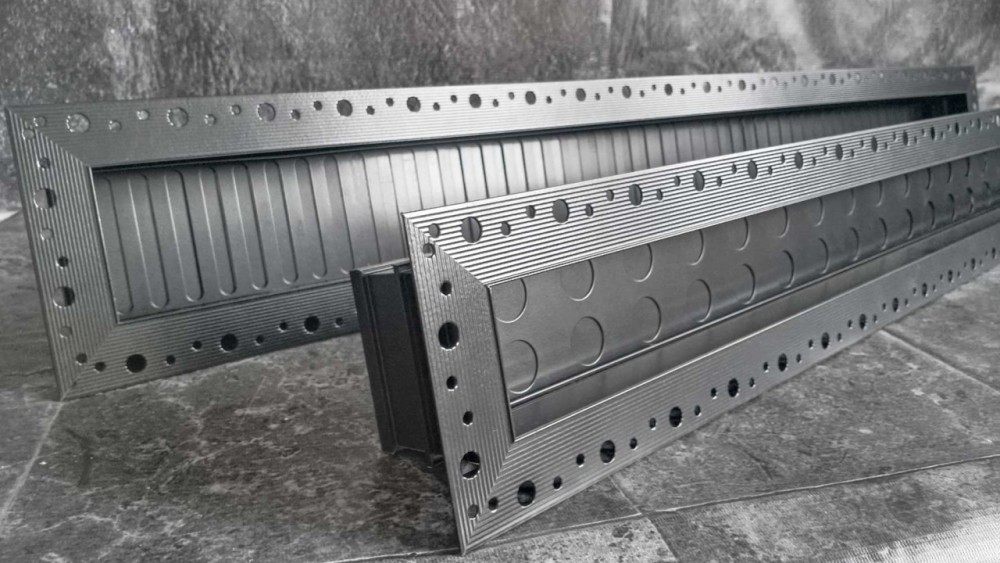

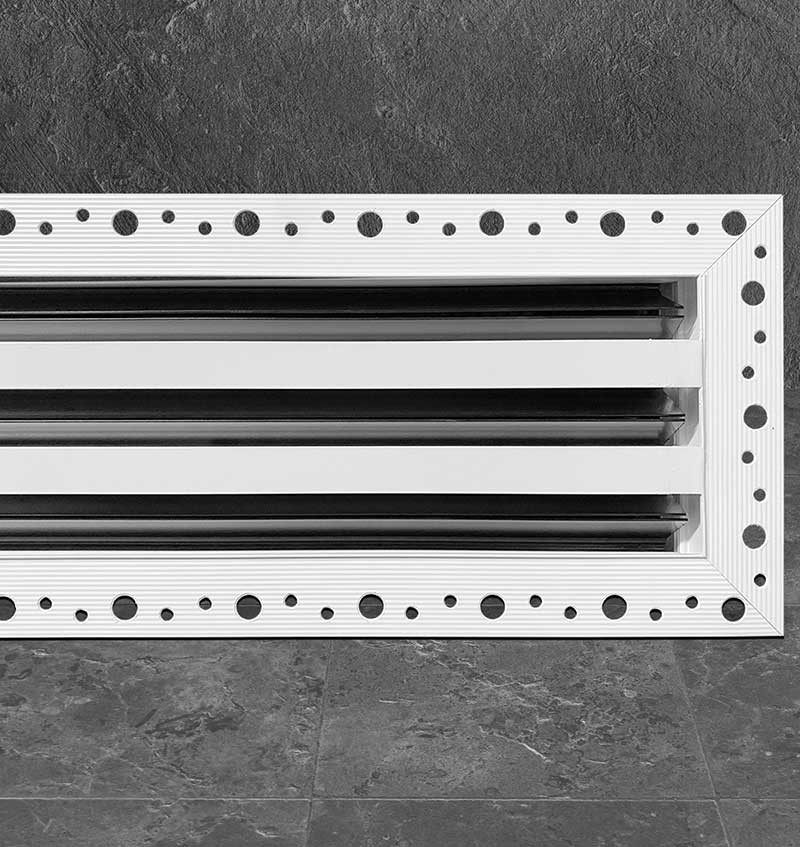

- декоративная рамка со встроенными неподвижными жалюзи

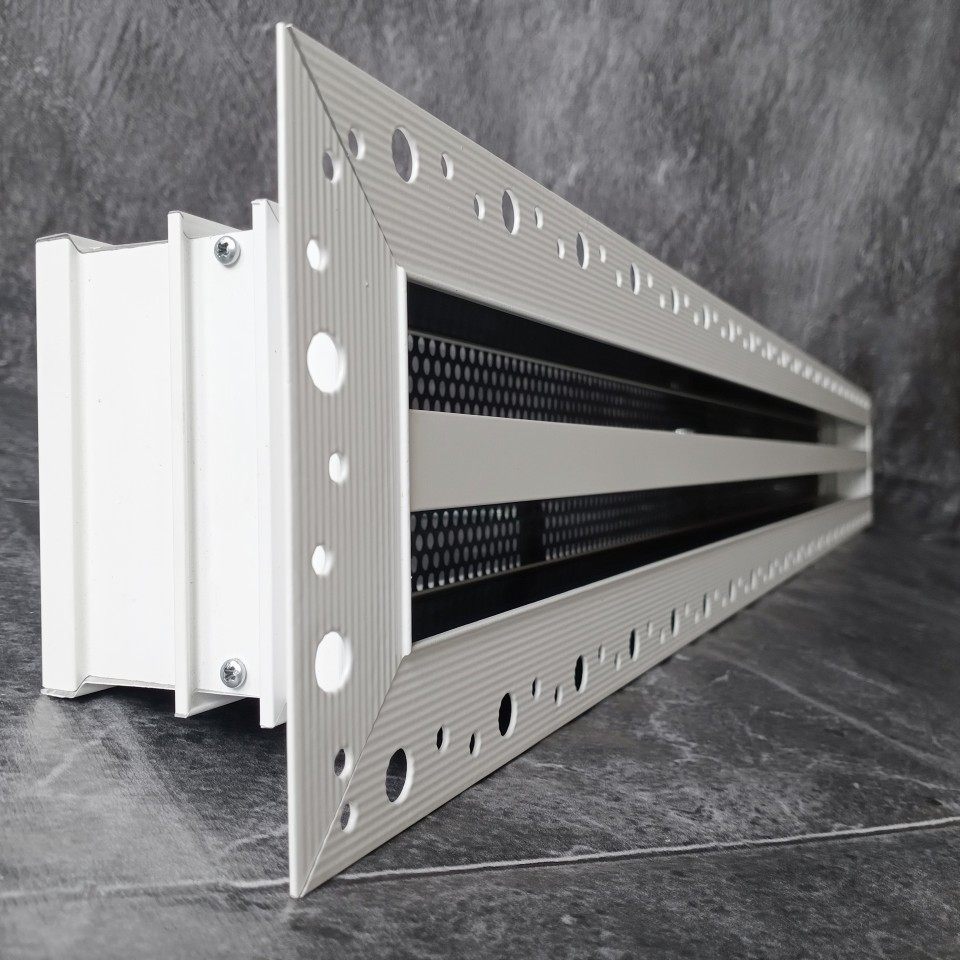

- перфорированный фланец для сцепления со шпаклёвкой

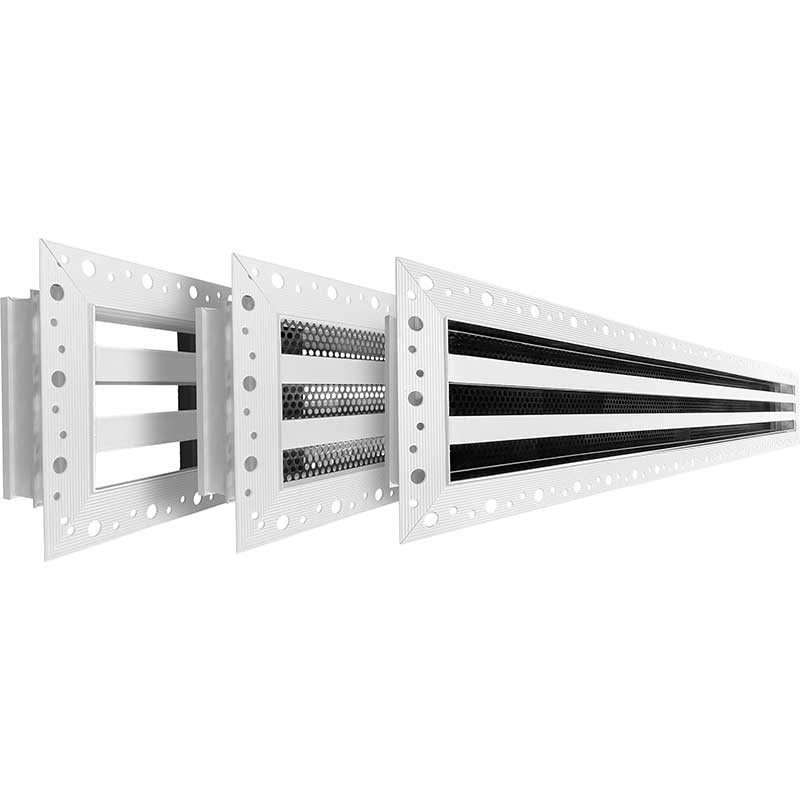

- от 1 до 6 щелей
- опция: выравниватель потока воздуха
- опция: клапан расхода воздуха
- корпус — белый RAL 9016 матовый, внутренние элементы — чёрный RAL 9005 матовый
- индивидуальная окраска в любой цвет по шкале RAL

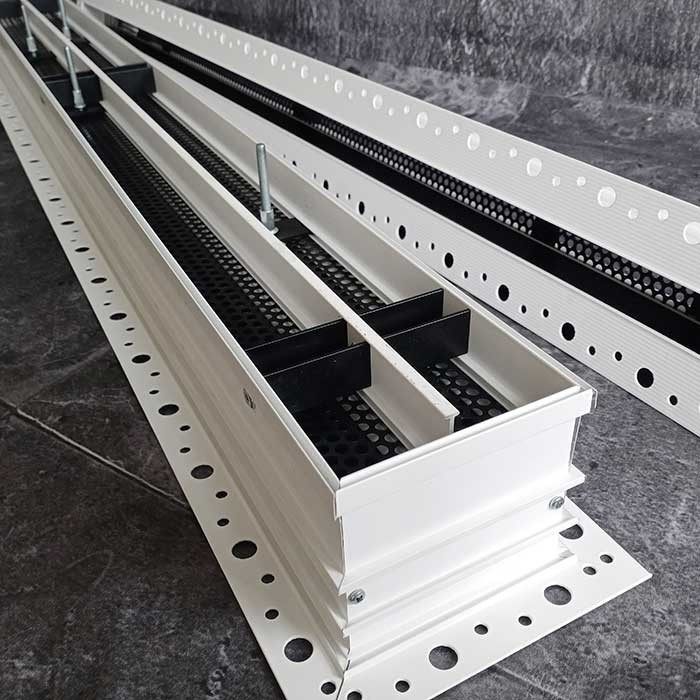

- камера статического давления из оцинкованной стали толщиной 0,4–1,5 мм
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.

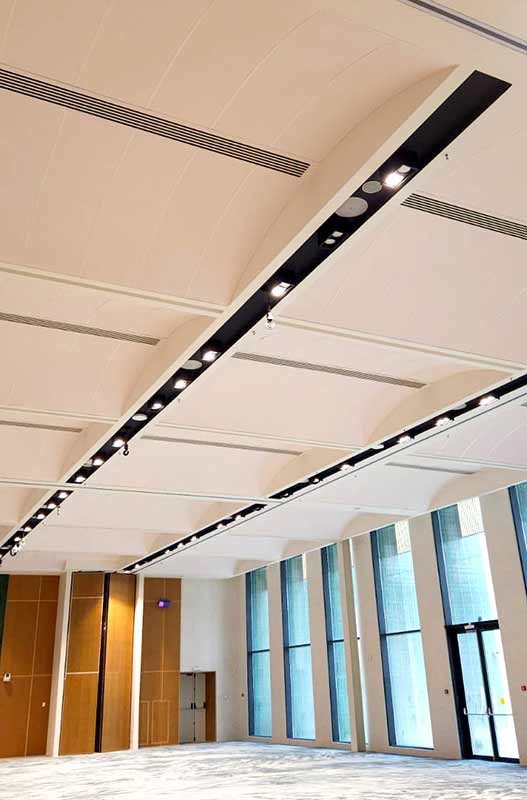

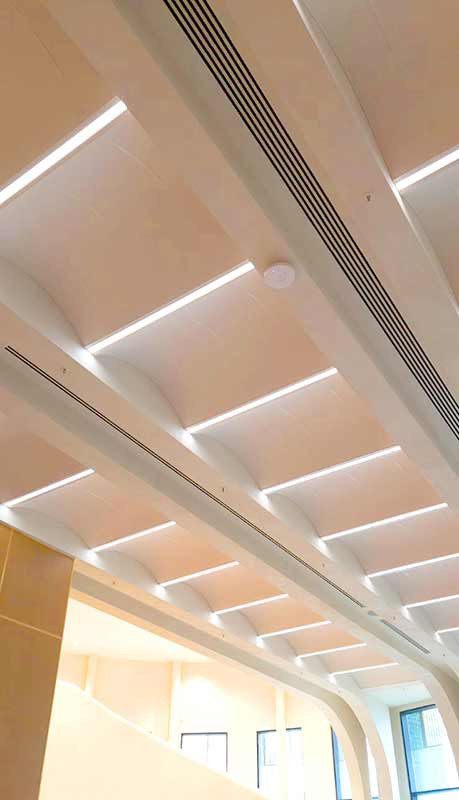

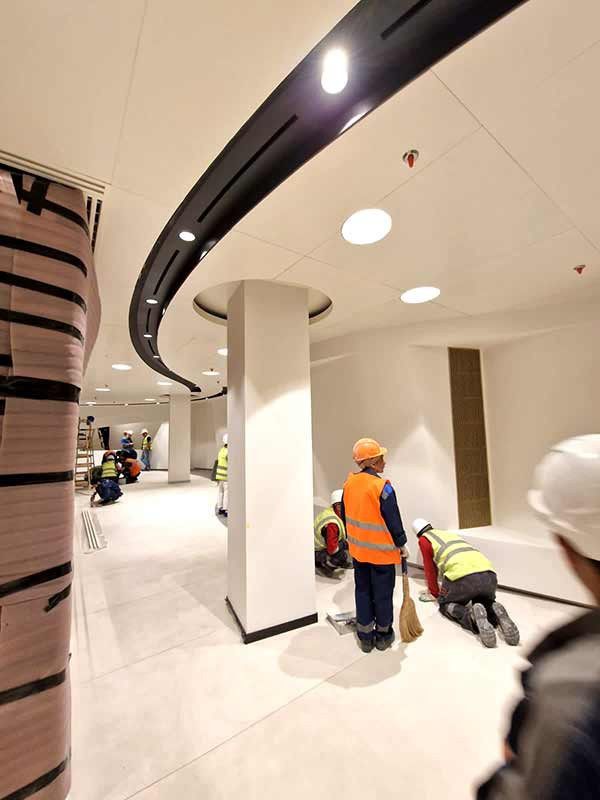

Airslot закладывается в потолок или стену до чистовой отделки: широкий перфорированный фланец шпаклюется заподлицо, и после отделки на поверхности остаётся только рамка с жалюзи. Жалюзи неподвижные — направление струи задаётся геометрией профиля, а при необходимости дополняется выравнивателем потока. Для объектов с переменной загрузкой помещений ставится клапан расхода: он держит устойчивую струю при изменении подачи до 60%.
Документы и файлы
Габаритно-посадочные размеры, аэродинамические таблицы, исполнения камер и последовательность монтажа собраны в техническом описании.
