G-Line · Скрытого монтажа

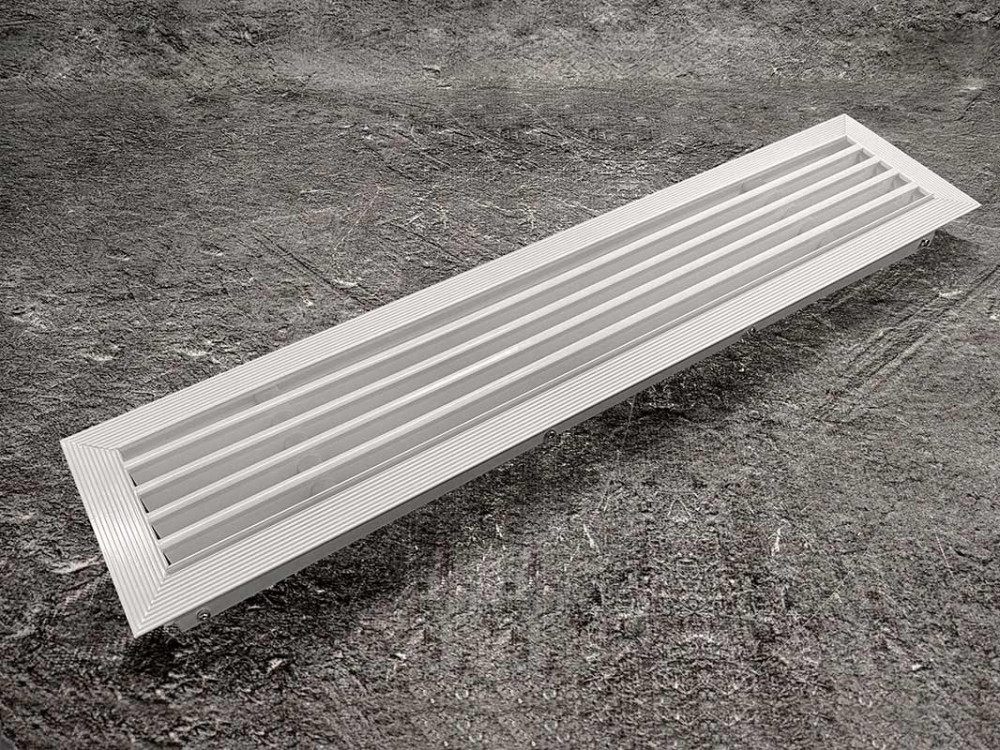

G-Line-L — скрытая щелевая решётка под шпаклёвку
2 101 ₽арт. 002008 · в наличии
G-Line-L — нерегулируемая модель для случаев, когда важнее равномерность потока по всей длине щели, чем возможность точечной настройки. Упрощённая конструкция без подвижных ламелей снижает риск перекоса регулировки со временем. Расход по такой решётке нужно закладывать в расчёт системы вентиляции заранее — сечение канала подбирается под конкретное сопротивление щели.
| Производитель | ООО «Завод ВРК» |
| Серия | G-Line |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Нерегулируемая |
| Материал | Алюминиевый профиль |
| Жалюзи | Y-образные, 5,5 мм |
| Ширина щели | 10 мм |
| Размеры | 200×100 — 2000×1000 мм, шаг 1 мм |
| Полка под шпаклёвку | 2,3 мм |
| Внутри | Перфорированная стальная кассета |
| Сплав | АД31, ГОСТ 22233-2001 |
Не будет ли сквозняка без регулировки потока?
Расход по нерегулируемой решётке рассчитывается на этапе проектирования вентиляции под конкретное сечение канала — если система рассчитана верно, ручная регулировка не требуется.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
G-Line
Скрытая щелевая решётка под шпаклёвку — узкие жалюзи 5,5 мм и ровные щели 10 мм

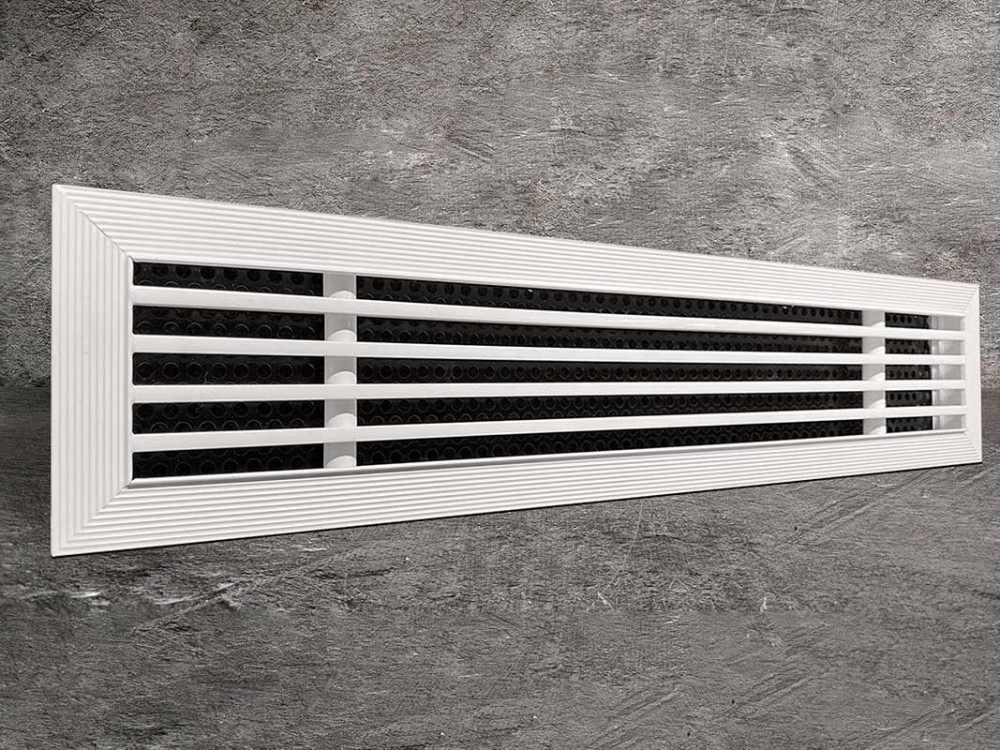

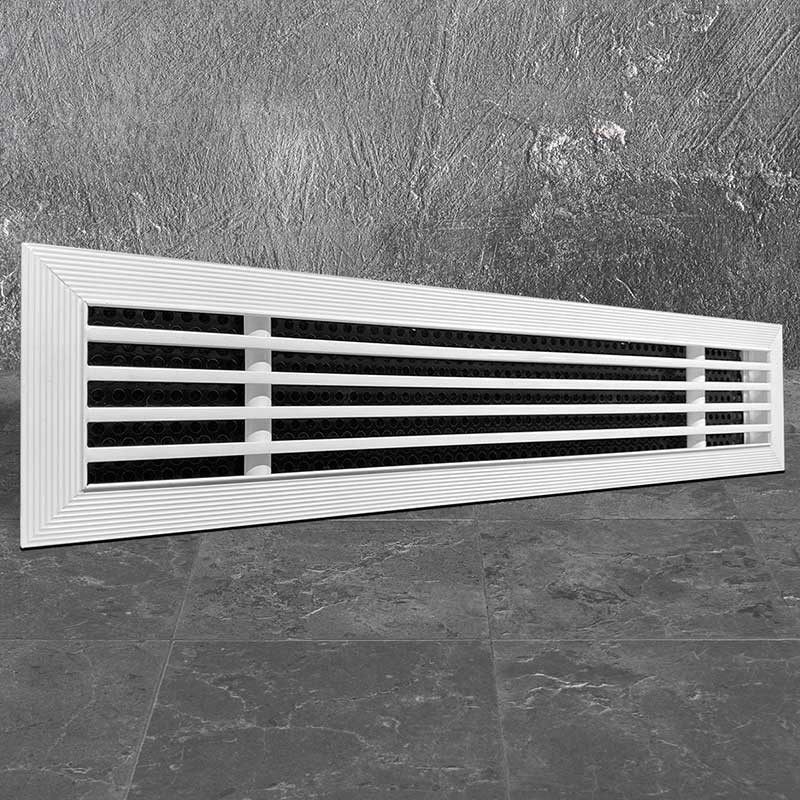

- Узкие жалюзи шириной 5,5 мм образуют ровные щели по 10 мм — воздух распределяется равномерно по всей длине.
- Перфорированная стальная кассета чёрного цвета внутри выравнивает поток.
- Алюминиевая рамка с полкой 2,3 мм под шпаклёвку и ребристая поверхность для адгезии отделки.
- Любой размер с шагом 1 мм — от 200×100 до 2000×1000 мм.
- Экструдированный алюминий АД31 по ГОСТ 22233-2001 — жёсткая конструкция без прогиба по длине.
Конструктивные особенности / модификация
- Y-образные жалюзи шириной 5,5 мм, щели 10 мм
- перфорированная стальная кассета внутри
- полка под шпаклёвку 2,3 мм
- рекомендуемый диапазон размеров 200×100 — 2000×1000 мм, шаг 1 мм
- корпус — белый RAL 9016М, кассета — чёрный RAL 9005М
- индивидуальная окраска в любой цвет по шкале RAL
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- материал — экструдированный алюминий АД31

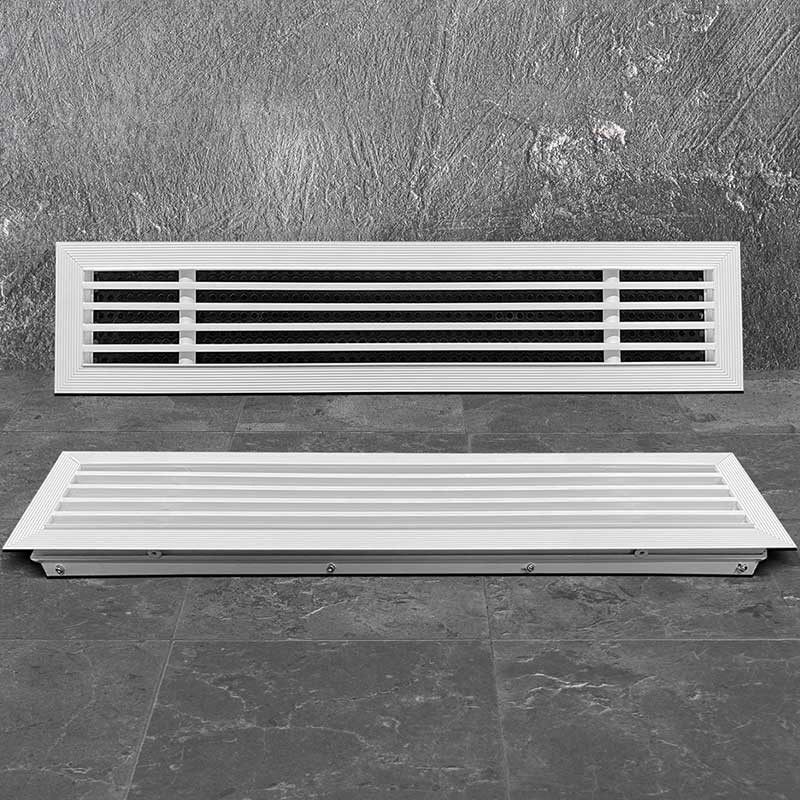

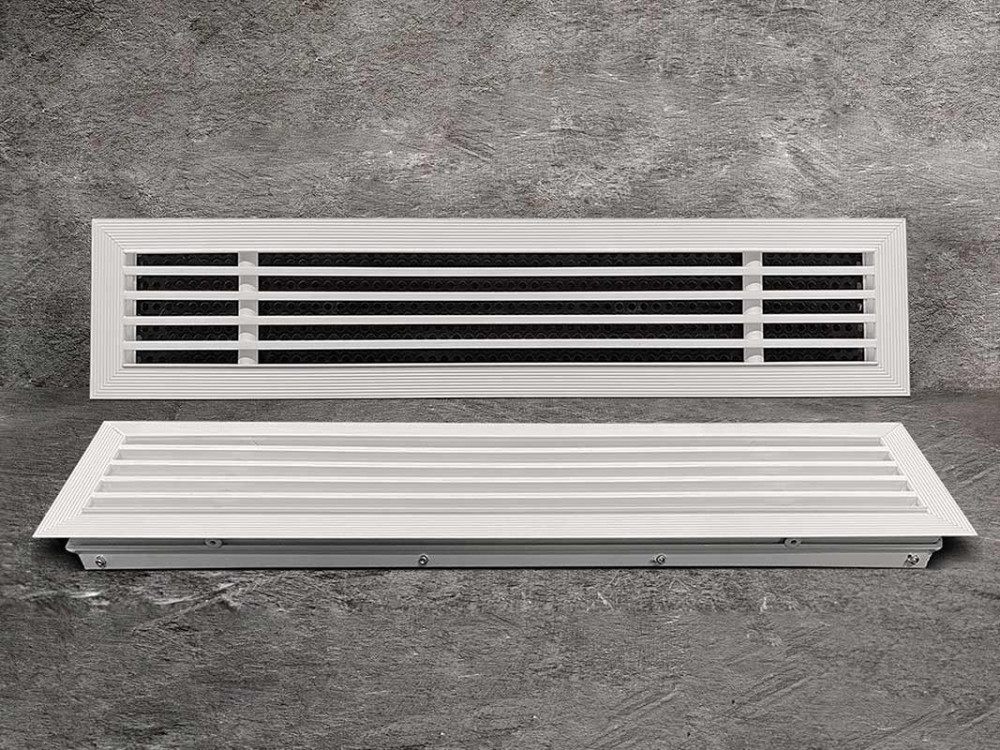

Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.
G-Line-L отличается от G-Line-1 лицевой частью: вместо одной щели с кассетой — набор узких жалюзи, поэтому подача распределяется по всей ширине проёма, а не концентрируется в одной линии. Модель нерегулируемая: направление задано геометрией жалюзи, настраивать и обслуживать нечего.
Документы и файлы
Габаритно-посадочные размеры, таблицы подбора и последовательность монтажа собраны в техническом описании.
