G-Line · Скрытого монтажа

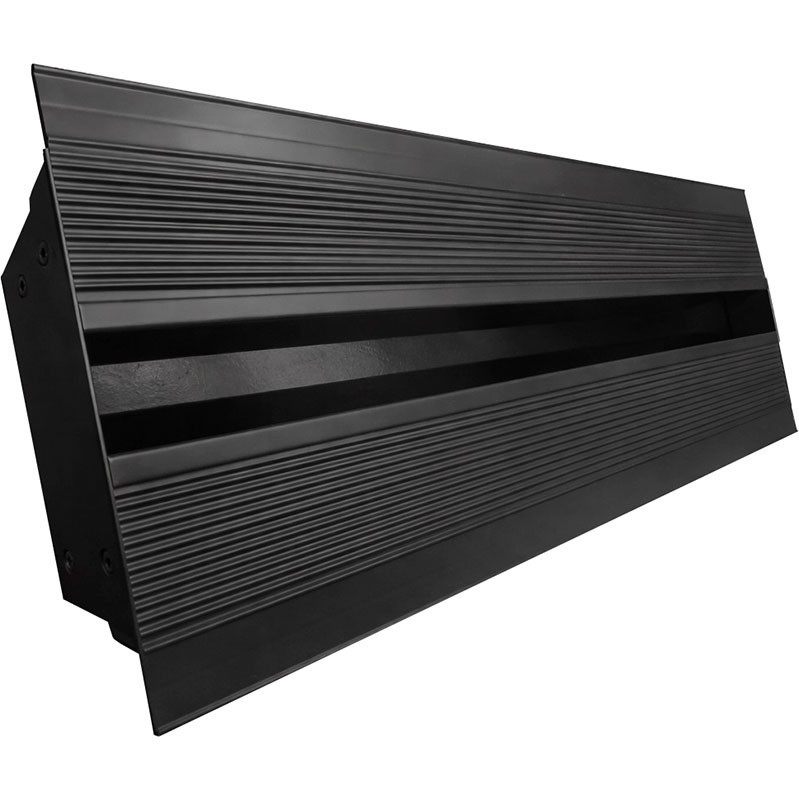

G-LOOK — безрамочный щелевой диффузор
1 566 ₽арт. 002009 · в наличии
G-LOOK — самая минималистичная модель G-Line: конструкция вообще без рамки, только прорезь в отделке. Доступен с шириной от 200 мм, что делает его удобным для коротких локальных участков — например, над одним окном или дверным проёмом. При проектировании коротких участков проверяйте минимальный типоразмер по спецификации — не все модели раздела рассчитаны на такие компактные длины.
| Производитель | ООО «Завод ВРК» |
| Серия | G-Line |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Регулируемая |
| Материал | Алюминий |
| Количество щелей | 1 |
| Регулировка | Подвижная пластина, оцинкованная сталь |
| Полка под шпаклёвку | 2,3 мм |
| Сплав | АД31, ГОСТ 22233-2001 |
| Высота установки | 2,6–4 м при перепаде до 12 °C |
| Цвет | RAL 9016М / 9005М, под заказ — любой RAL |
Какая минимальная длина у G-LOOK?
Минимальная ширина короба — от 200 мм, что подходит для точечных участков, а не только протяжённых линий.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
G-Line

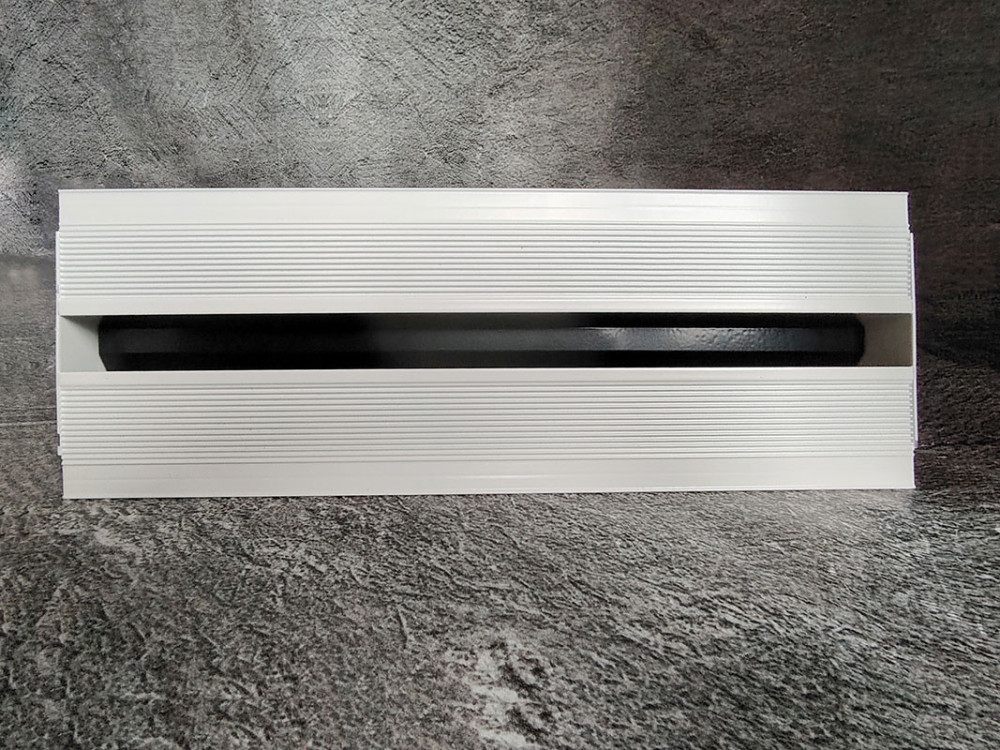

Безрамочный щелевой диффузор — после монтажа видна только тонкая чёрная линия
- Полностью скрытый монтаж в гипсокартонные потолки — рамка не читается на поверхности.
- Регулируемая пластина из оцинкованной стали управляет направлением воздушного потока.
- Непрерывные линии любой длины и сложные геометрические формы из составных секций.
- Ребристая поверхность рамки и полка 2,3 мм под шпаклёвку — отделка держится по кромке.
- Рекомендуемая высота установки 2,6–4 м при перепаде температур до 12 °C.
Конструктивные особенности / модификация
- 1 щель
- регулирующая пластина — оцинкованная сталь

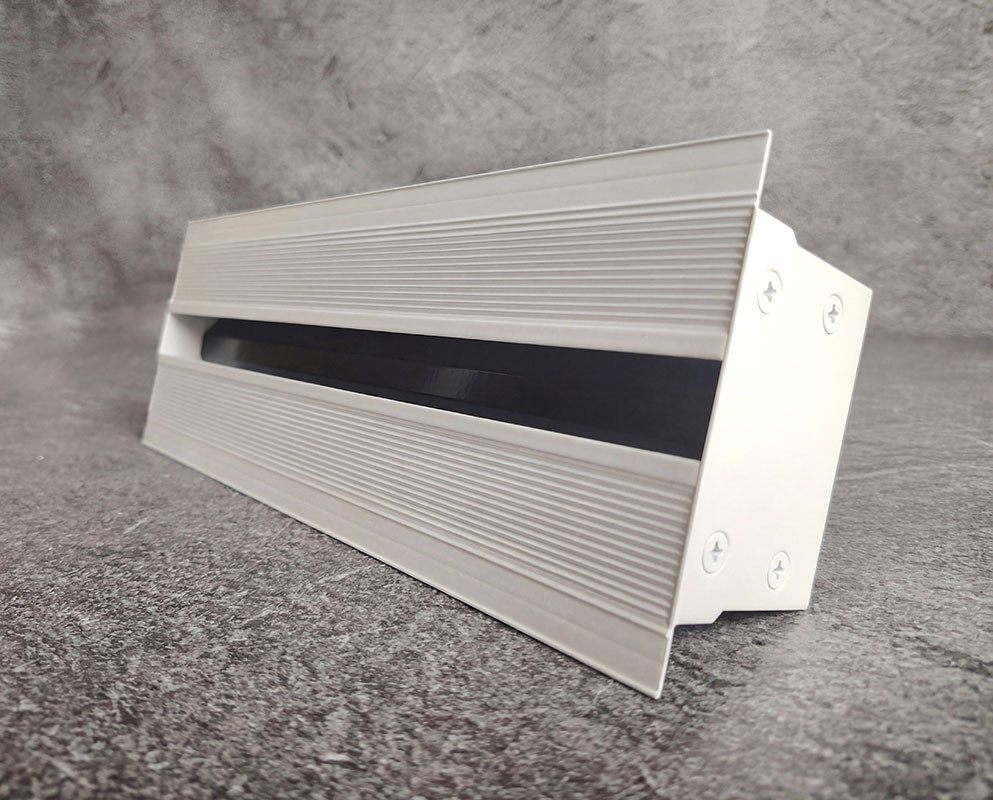

- корпус — экструдированный алюминий АД31 (ГОСТ 22233-2001)
- полка под шпаклёвку 2,3 мм
- внутреннее исполнение: с выравнивателем потока воздуха или без него

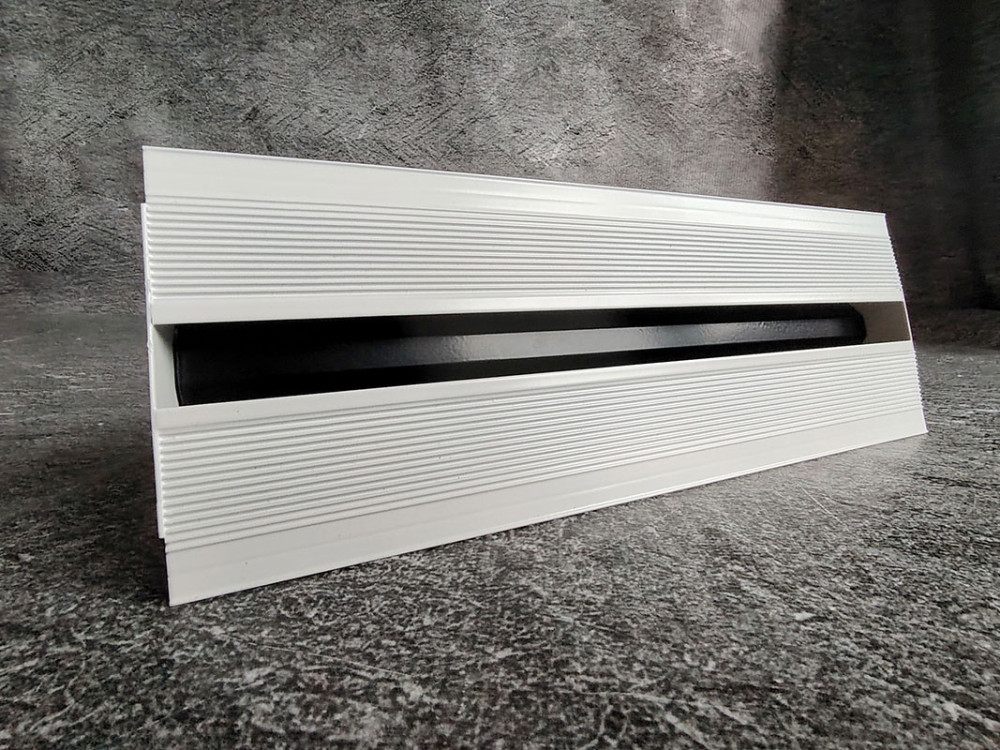

- стандартные цвета: RAL 9016М (белый матовый) и RAL 9005М (чёрный матовый)
- окраска в любой цвет по шкале RAL — под заказ
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- сборка в линию из секций F1, F2, E1, E2, M
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.
G-LOOK — единственная модель линейки G-Line с регулировкой: внутри стоит подвижная пластина, которой задаётся направление струи. При этом снаружи диффузор остаётся безрамочным — в отделке читается только чёрная линия. Такое сочетание берут в дизайн-проекты, где решётка не должна быть заметна, но поток всё-таки нужно отвести от рабочей зоны или окна.
Документы и файлы
Габаритно-посадочные размеры, таблицы подбора и последовательность монтажа собраны в техническом описании.
