PracticalLine · С видимой рамкой
PL35 — приточный щелевой диффузор
1 868 ₽арт. 002007 · в наличии
PL35 — рабочая лошадка серии PracticalLine: видимая рамка упрощает монтаж и обслуживание, а стандартная ширина щели 35 мм закрывает большинство типовых приточных задач без подбора нестандартного сечения. Для проекта с большим количеством однотипных точек эта модель упрощает спецификацию — не нужно калибровать сечение под каждое помещение отдельно.
| Производитель | ООО «Завод ВРК» |
| Серия | PracticalLine |
| Способ монтажа | С видимой рамкой |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Количество щелей | 1 или 2 |
| Корпус | АД31, ГОСТ 22233-2001 |
| Направляющие | АВС-пластик: белый, серый, чёрный |
| Покрытие | RAL 9016 матовый, под заказ — любой RAL |
| Перепад температур | ±10 °C |
| Камера | КСД, КСД-У, КСД-У-О, КСД-У-П, КСР |
Можно ли использовать PL35 на вытяжке, а не только на притоке?
Конструкция симметричная и одинаково работает как на притоке, так и на вытяжке — название отражает наиболее частый сценарий использования.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
PracticalLine
Приточный щелевой диффузор с регулировкой направления — горизонтально, вертикально, под наклоном
- Регулировка направления потока в горизонтальной, вертикальной и наклонной плоскостях — струю можно увести от рабочей зоны уже на объекте.
- Высокая степень эжекции — приточный воздух активно перемешивается с комнатным, микроклимат получается ровным.
- Допустимый перепад температур ±10 °C между приточным воздухом и воздухом в помещении.

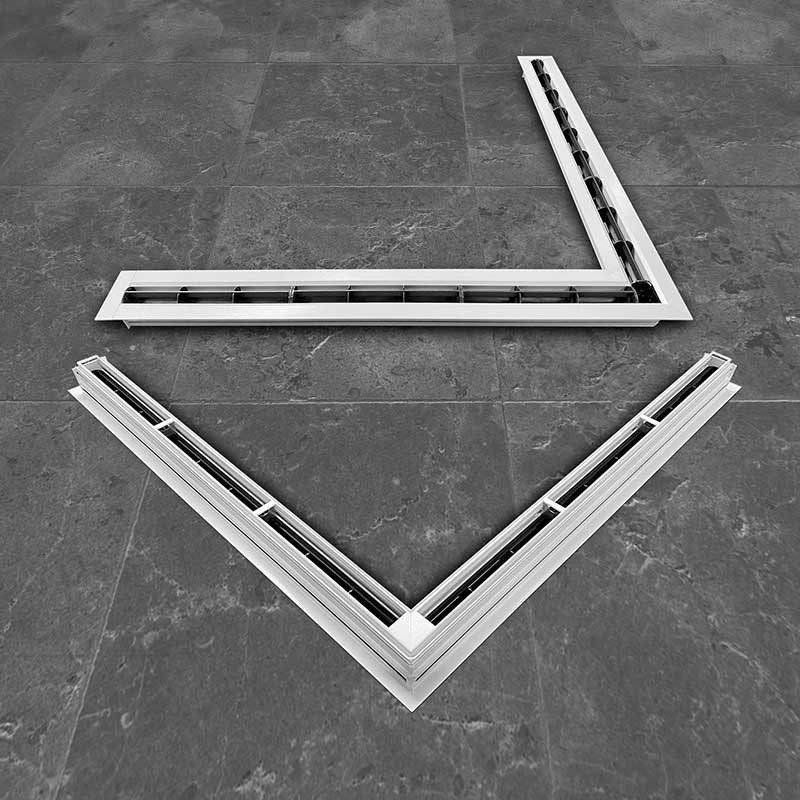

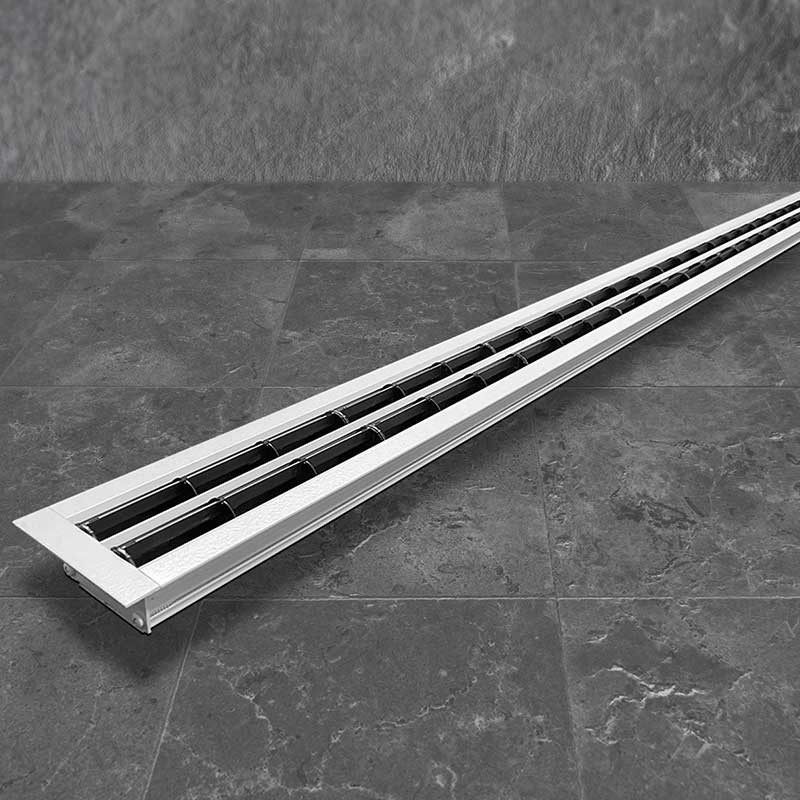

- Модульная конструкция позволяет собирать непрерывные линии по периметру помещения, включая угловые секции.
- Корпус из экструдированного алюминия АД31 по ГОСТ 22233-2001, направляющие — прочный пластик.

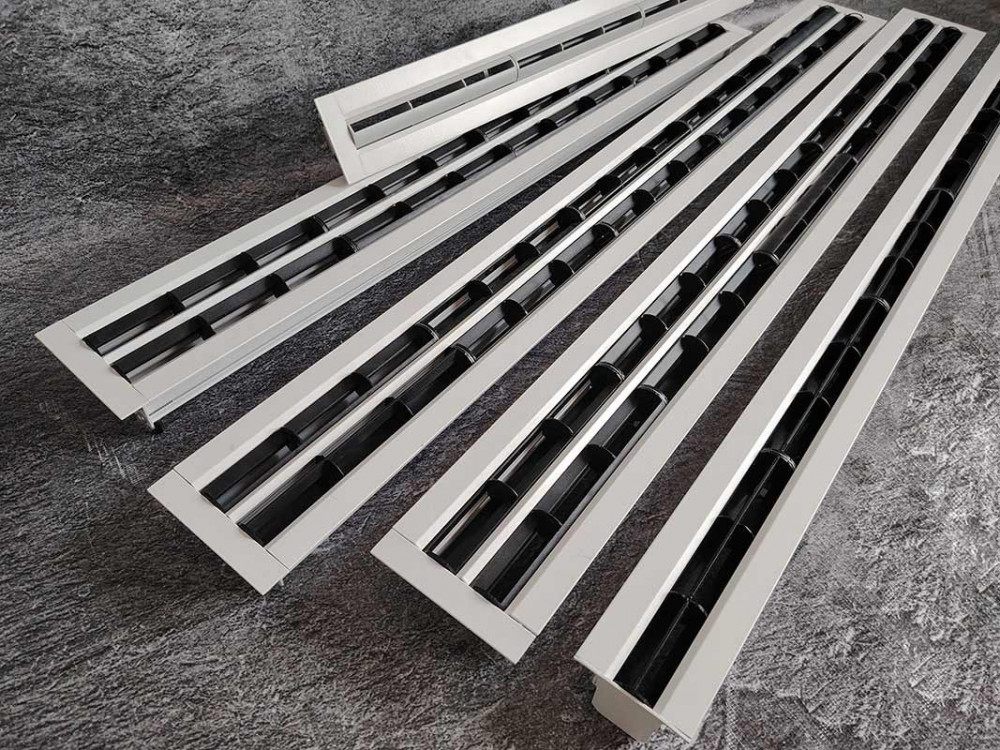

Конструктивные особенности / модификация

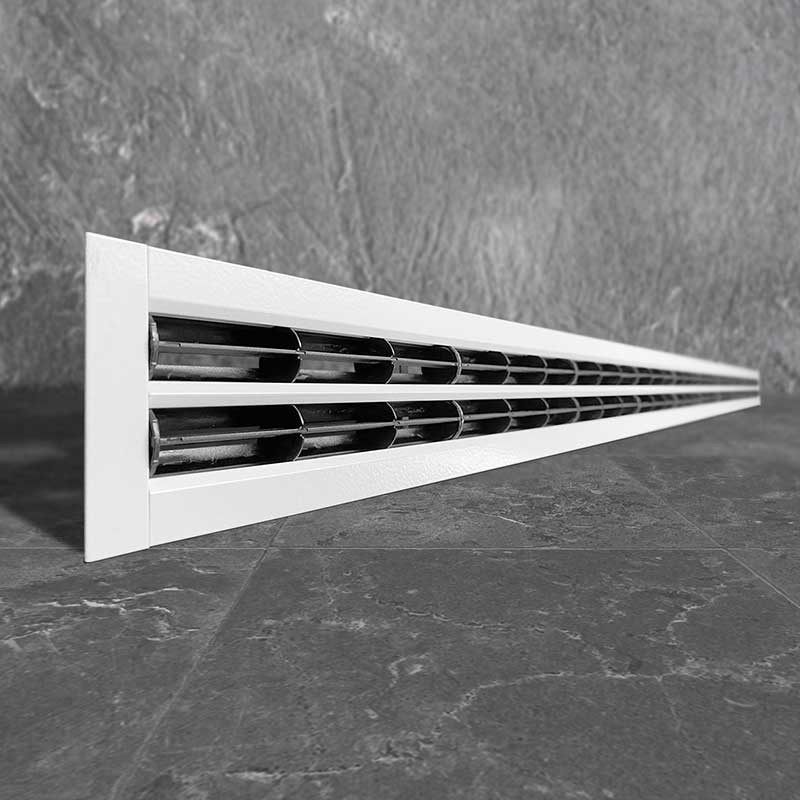

- 1 или 2 щели
- корпус — экструдированный алюминиевый профиль АД31 (ГОСТ 22233-2001)

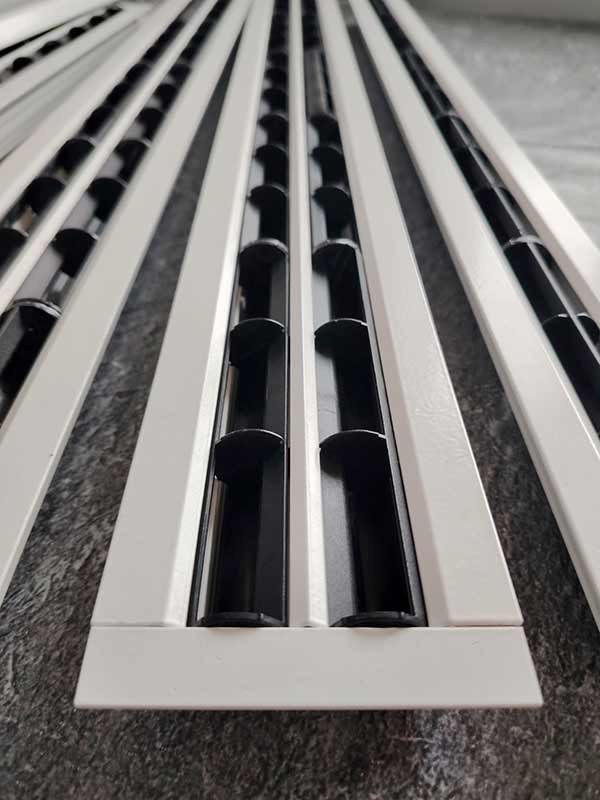

- направляющие воздушного потока — АВС-пластик
- стандартное покрытие — порошковое, белый RAL 9016 матовый
- окраска в любой цвет по шкале RAL — по индивидуальному заказу

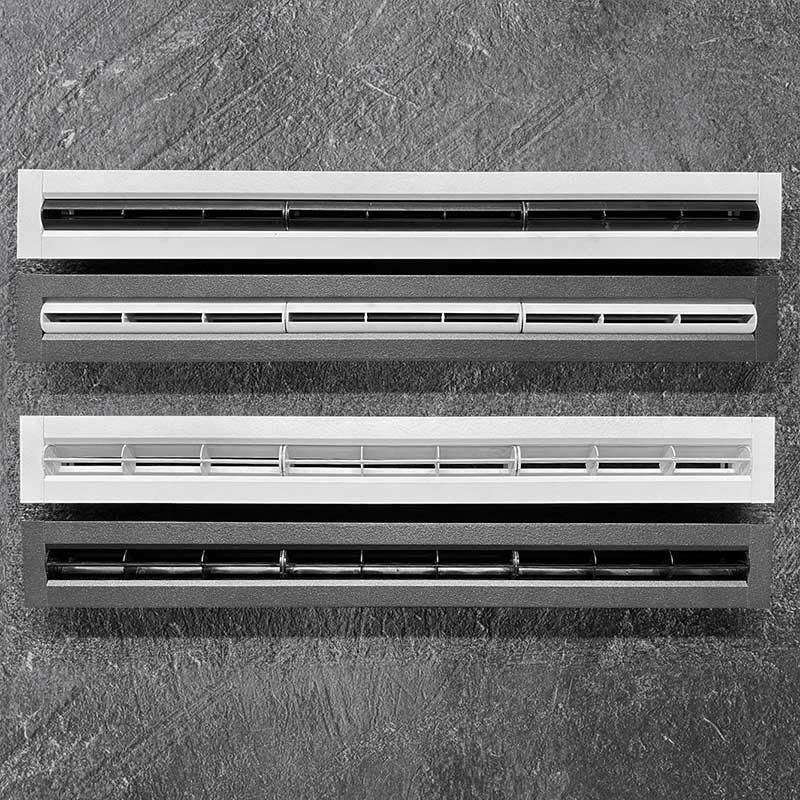

- пластиковые направляющие в трёх цветах: белый, серый, чёрный
- камера статического давления из оцинкованной стали 0,4–1,5 мм
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- КСР — камера с регулирующим устройством для контроля объёма подаваемого воздуха

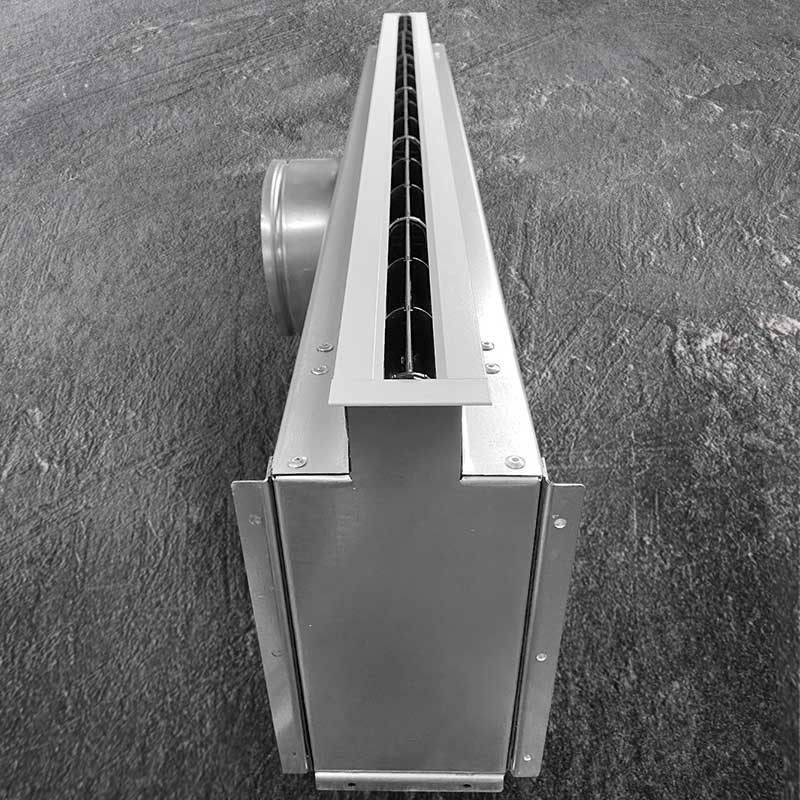

Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.
PL35 — приточная модель серии PracticalLine с видимой рамкой. В отличие от скрытых диффузоров, здесь ставка на эксплуатацию: направляющие поворачиваются, рамка снимается, а камера может идти в исполнении КСР — с регулятором расхода. Если на объекте много однотипных точек и настройку планируют вести по факту, а не по расчёту, это рабочий вариант.
Документы и файлы
Габаритно-посадочные размеры, аэродинамические таблицы, исполнения камер и схемы монтажа собраны в техническом описании.
