PracticalLine · Скрытого монтажа

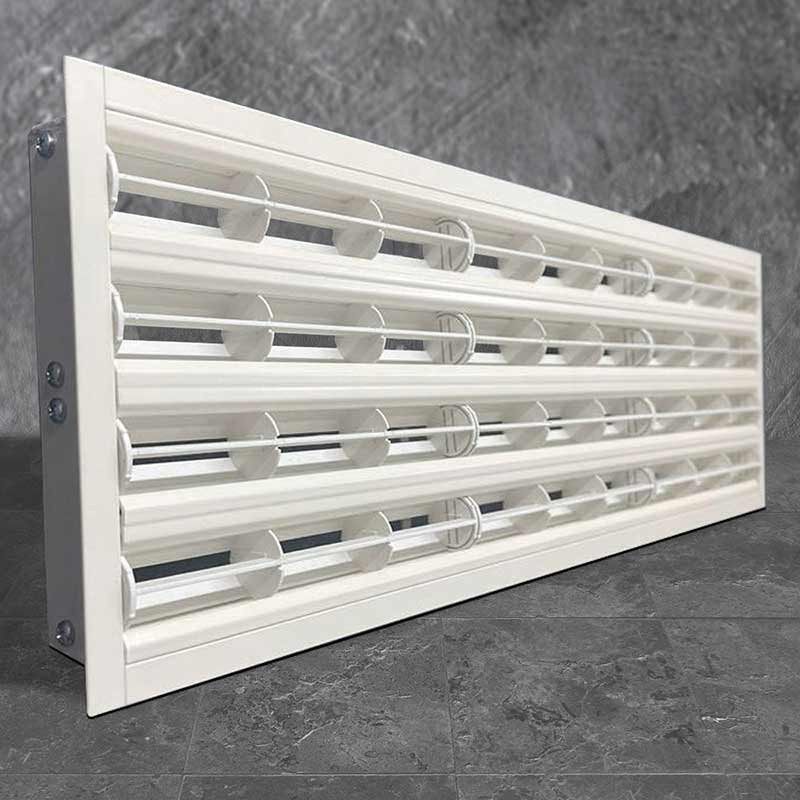

PL35M — регулируемый диффузор модифицированный
1 868 ₽арт. 002094 · в наличии
PL35M — модификация PL35 под скрытый монтаж вместо видимой рамки: та же ширина щели 35 мм и логика регулировки, но короб прячется под отделку, а не остаётся на виду. Определитесь с типом монтажа (PL35 или PL35M) на этапе проекта — переход от видимой рамки к скрытому коробу задним числом требует переделки узла примыкания.
| Производитель | ООО «Завод ВРК» |
| Серия | PracticalLine |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Количество щелей | 1 и более |
| Корпус | Алюминиевый профиль АД31 |
| Направляющие | АВС-пластик: белый, серый, чёрный |
| Покрытие | RAL 9016М, под заказ — любой RAL |
| Перепад температур | −10…+10 K |
| Монтаж | К закладным деталям в КСД, крепёж в комплекте |
Можно ли позже заменить PL35 на PL35M на том же объекте?
Так как способ монтажа отличается (рамка снаружи против скрытого короба), замена потребует переделки узла примыкания — проще заранее определиться с типом монтажа на этапе проекта.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
PracticalLine
Модифицированное исполнение PL35 — монтаж к закладным деталям в камере статического давления
- Регулировка направления потока в горизонтальной, вертикальной и наклонной плоскостях.
- Высокая степень эжекции для равномерного микроклимата в помещении.
- Рабочая разница температур от −10 до +10 K между приточным воздухом и воздухом помещения.
- Модульная конструкция для непрерывных линий; на стыках ставятся выравнивающие пластины.
- Крепёж в комплекте — монтаж к закладным деталям в КСД специальными элементами.
Конструктивные особенности / модификация

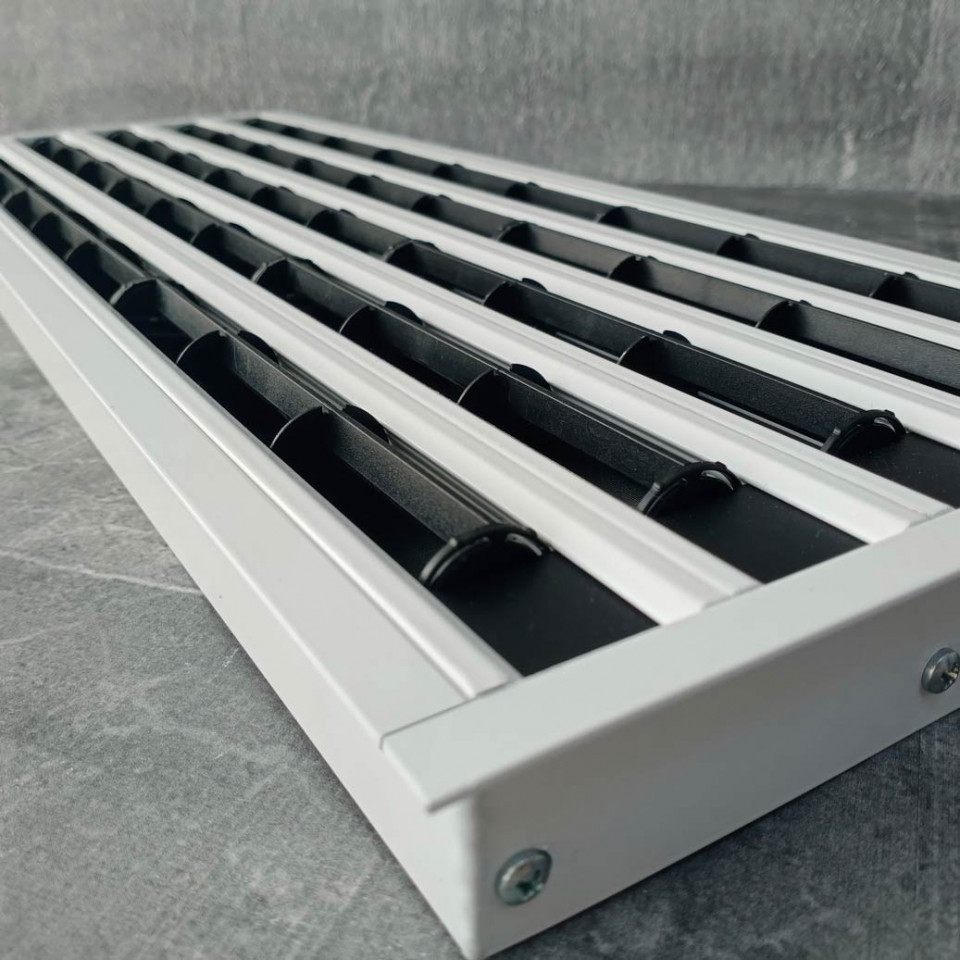

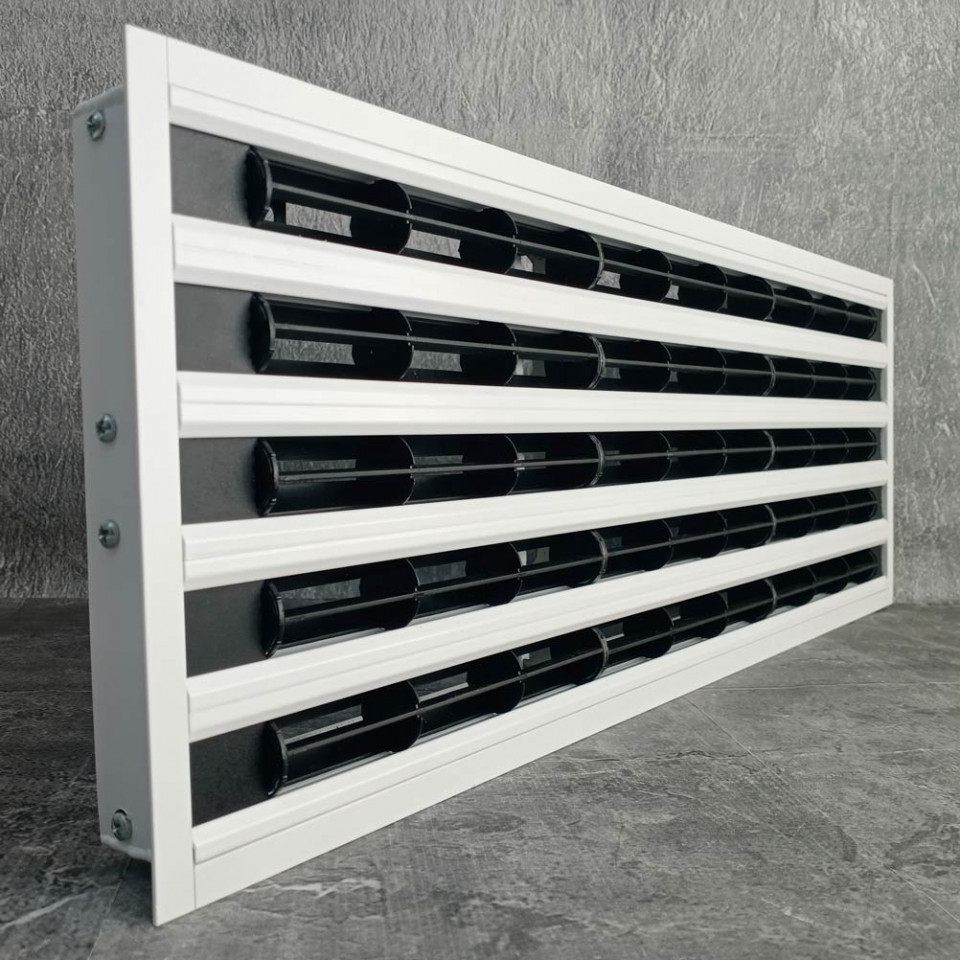

- 1 щель и более
- корпус — алюминиевый профиль АД31

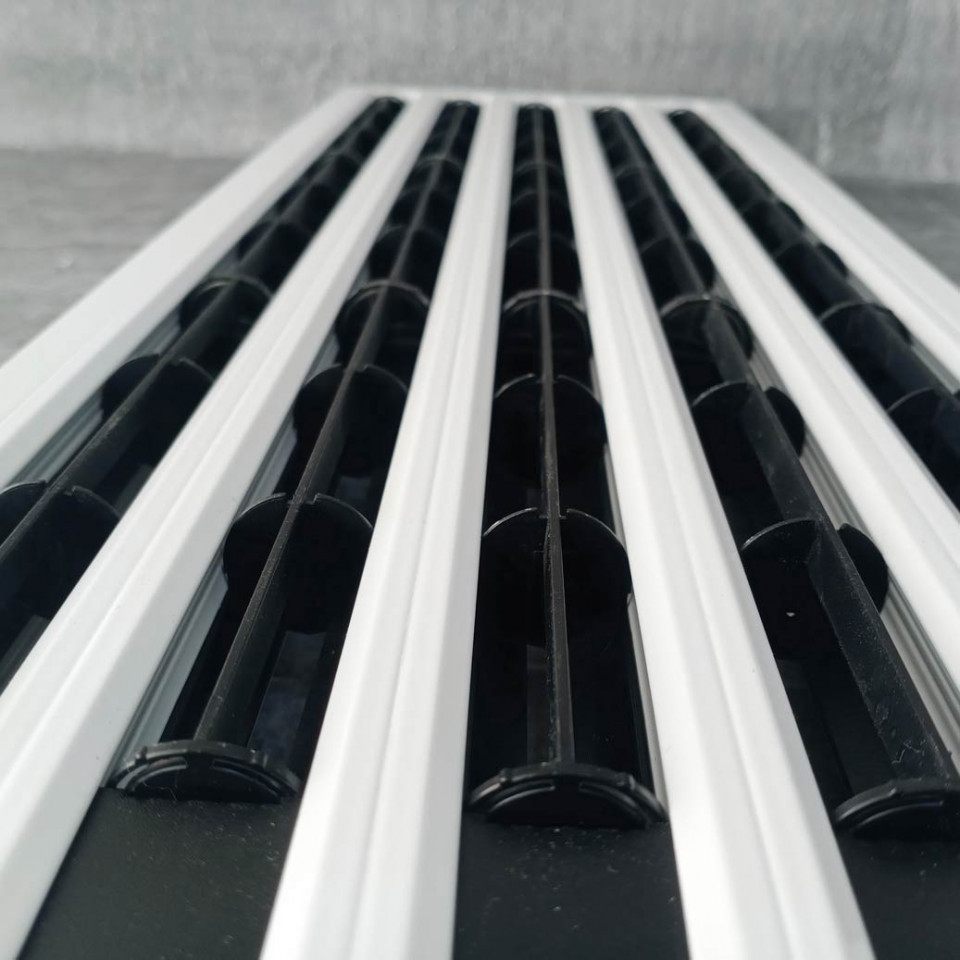

- направляющие — АВС-пластик
- стандартный цвет RAL 9016М, другие цвета RAL — по запросу
- направляющие в трёх цветах: белый, серый, чёрный
- монтаж к закладным деталям в камере статического давления
- специальные крепёжные элементы входят в комплект
- для непрерывных линий нужны выравнивающие пластины
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П

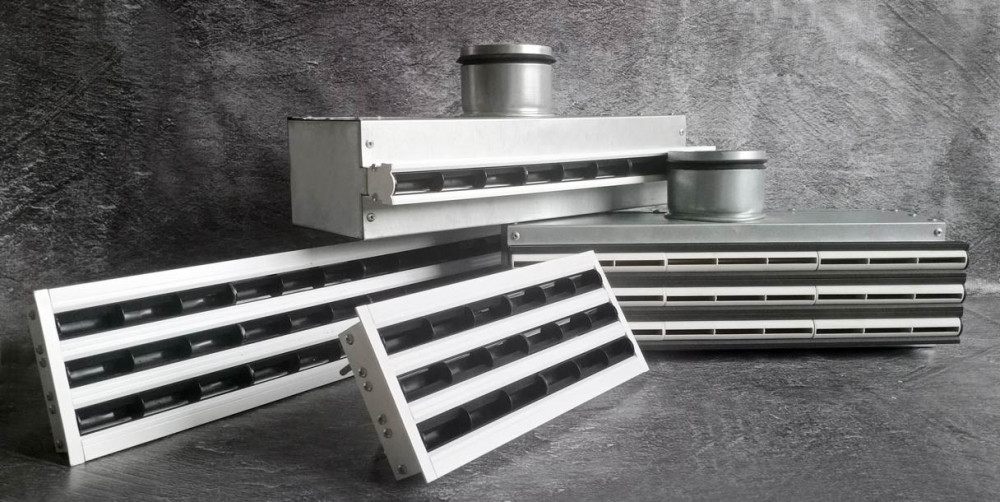

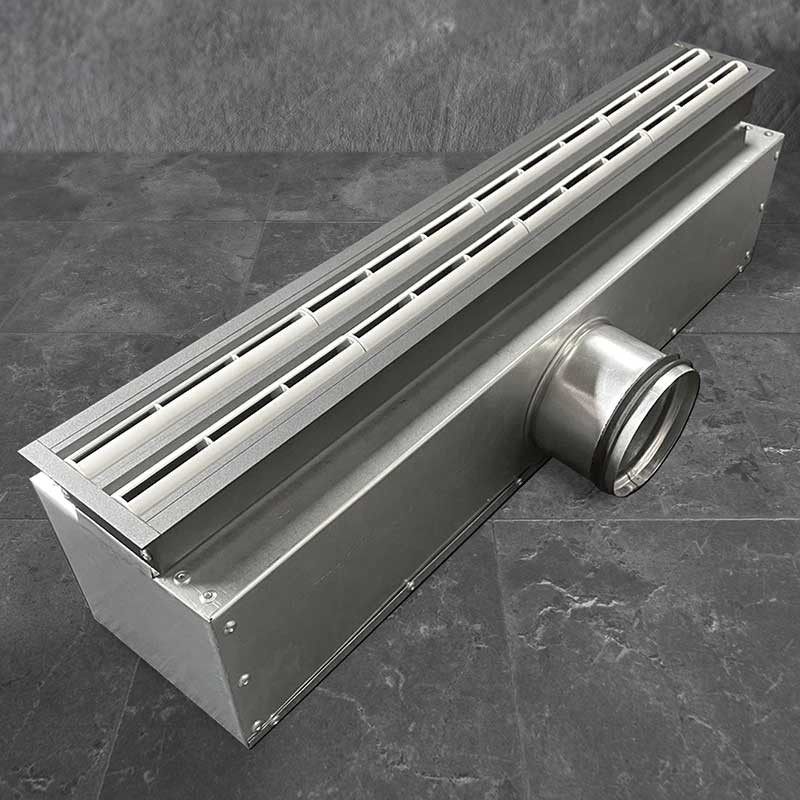

Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.
PL35M — модификация PL35 под скрытый монтаж: диффузор крепится к закладным деталям в камере статического давления, поэтому наружной рамки на поверхности не остаётся. Логика регулировки та же — направляющие поворачиваются в трёх плоскостях. Тип монтажа стоит выбрать на этапе проекта: переход от видимой рамки к скрытому узлу задним числом означает переделку примыкания.
Документы и файлы
Габаритно-посадочные размеры, аэродинамические таблицы, исполнения камер и схемы монтажа собраны в техническом описании.
