PV — диффузор скрытого монтажа для подвесного потолка
2 383 ₽арт. 000008 · в наличии
Диффузор PV разработан специально под подвесные потолочные системы: профиль встраивается в каркас подвесного потолка и даёт плавный переход прорези в общую плоскость без резких теней по краю. Хорошо подходит для протяжённых прямых линий в офисных и коммерческих интерьерах. При проектировании подвесного потолка координируйте положение короба с раскладкой каркаса и светильников заранее — переносить закладную после монтажа профиля потолка затратно.
| Производитель | ООО «Завод ВРК» |
| Серия | Profivent |
| Способ монтажа | Скрытого монтажа |
| Регулировка | По запросу |
| Материал | Алюминиевый профиль |
| Количество щелей | 1–6 |
| Высота щели | 20–40 мм |
| Длина | 300–3000 мм |
| Полка под шпаклёвку | 1,7 мм |
| Сплав | АД31, ГОСТ 22233-2001 |
| Цвет | RAL 9016М / 9005М, под заказ — любой RAL |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Подходит ли PV для потолков типа армстронг?
PV рассчитан на монтаж в жёсткий каркас гипсокартонного подвесного потолка, а не в модульные плиточные системы — для армстронг-потолков лучше уточнить альтернативную модель у менеджера.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
Profivent
Диффузор скрытого монтажа для подвесного потолка — после отделки видна только щель

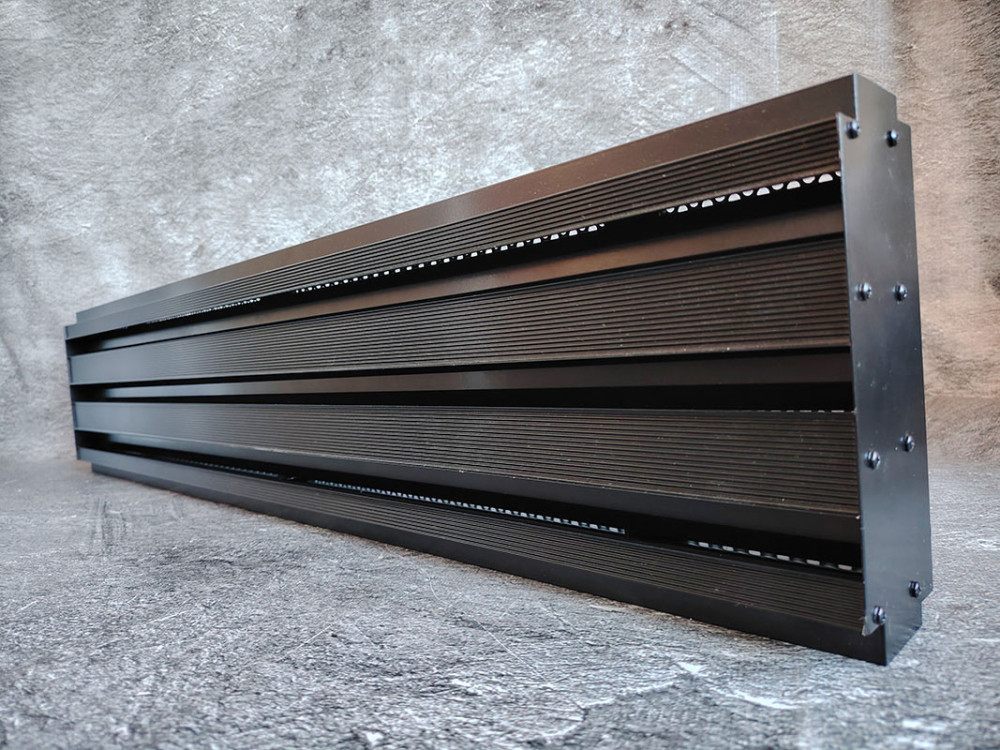

- Монтажные консоли обеспечивают плотное прилегание к гипсокартону без дополнительной рамы.

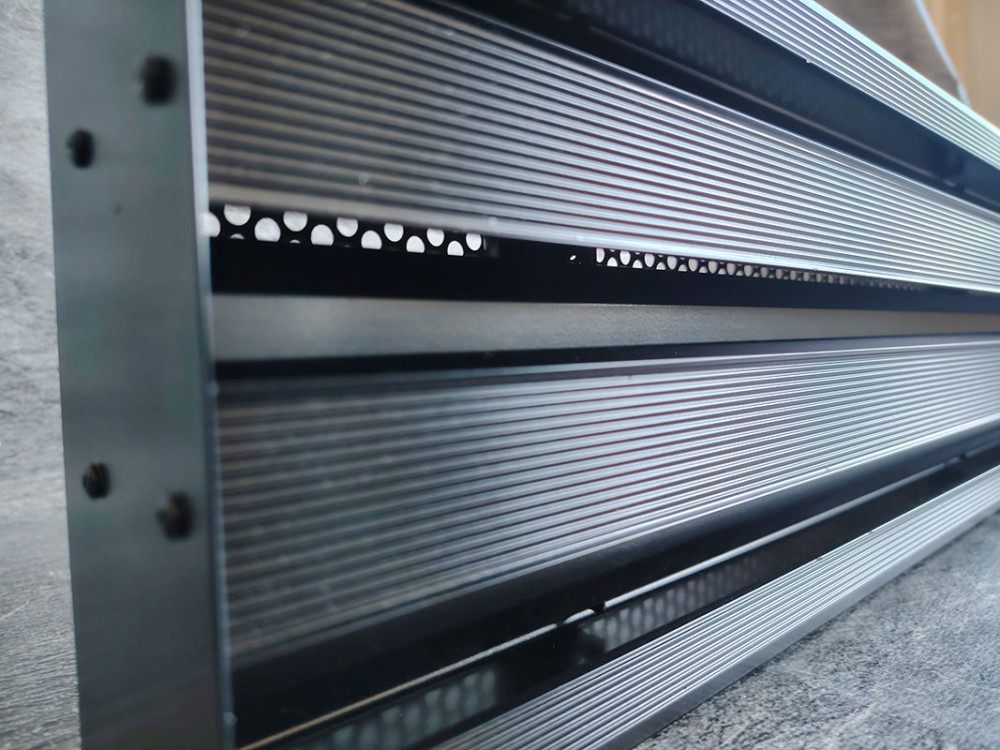

- Скользящий дефлектор — точная регулировка направления воздушного потока.
- Модульная система позволяет собирать непрерывные линии любой длины и сложные геометрические формы.

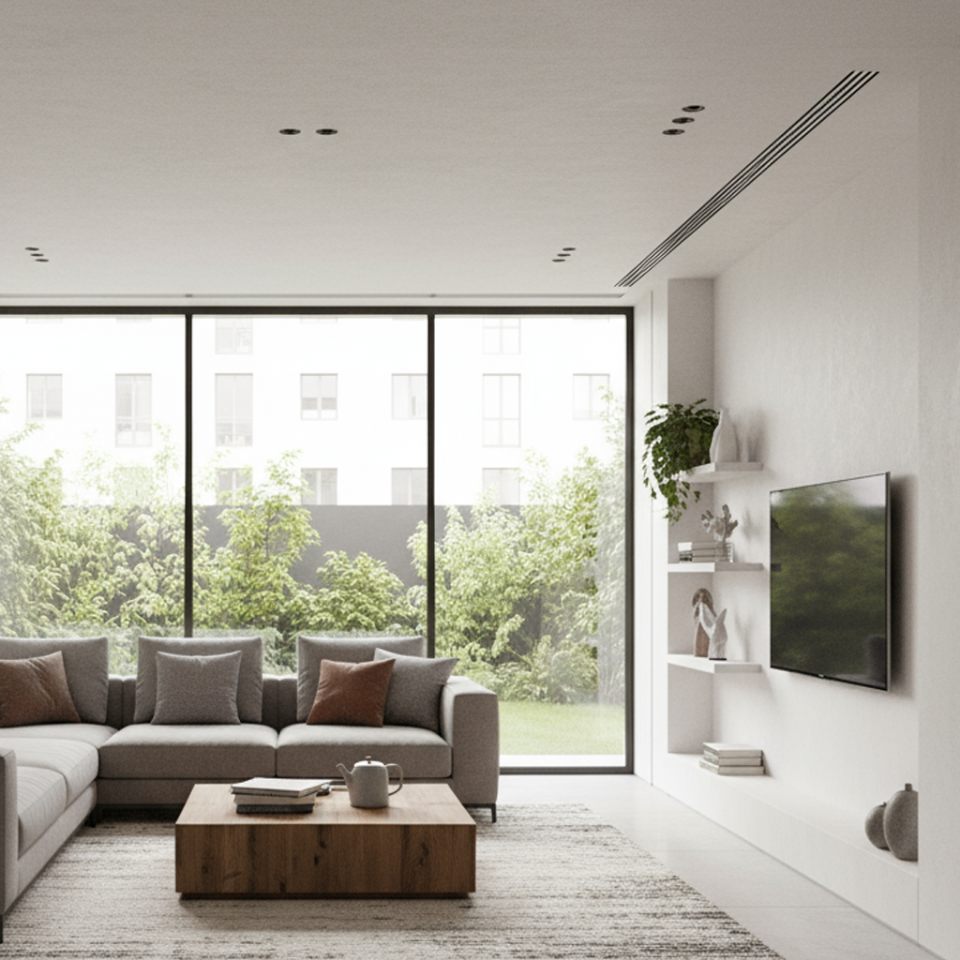

- Минималистичный дизайн — после монтажа читается только тонкая щель.
- Экструдированный алюминий АД31 по ГОСТ 22233-2001 — долговечная конструкция для любых типов помещений.
Конструктивные особенности / модификация

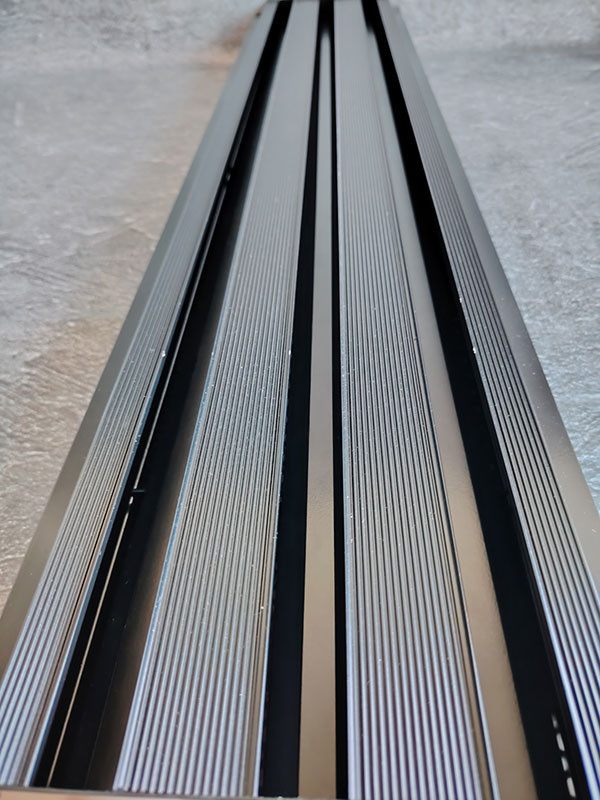

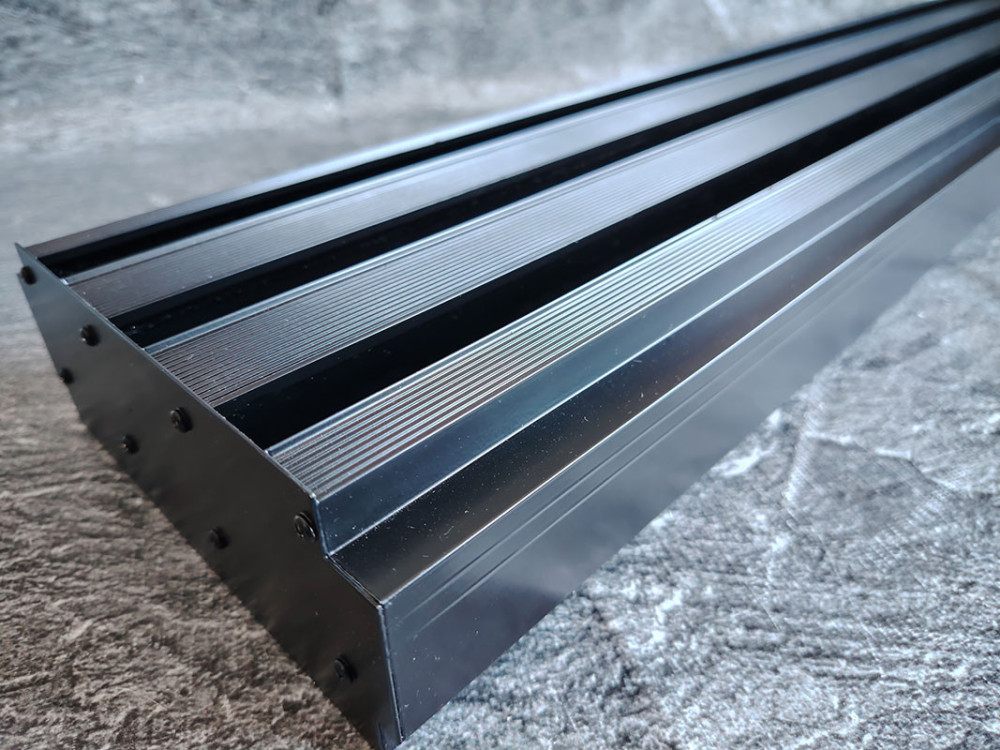

- от 1 до 6 щелей в одном корпусе
- высота щели 20–40 мм
- длина от 300 до 3000 мм
- толщина полки под шпаклёвку 1,7 мм
- материал — экструдированный алюминий АД31 (ГОСТ 22233-2001)

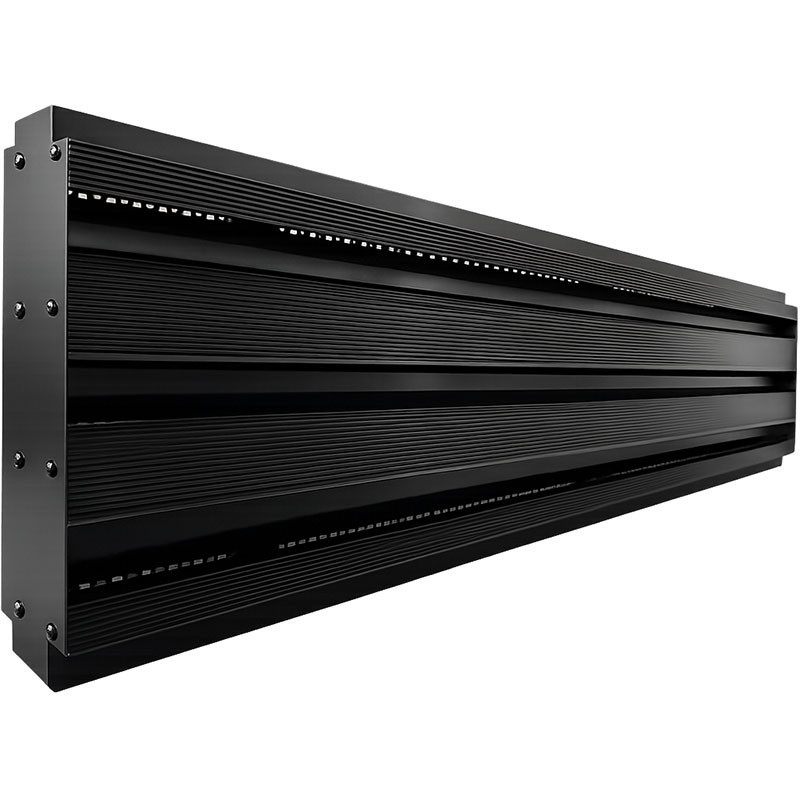

- стандартные цвета: RAL 9016М (белый матовый) и RAL 9005М (чёрный матовый)
- окраска в любой цвет по шкале RAL — под заказ
- внутреннее исполнение: с выравнивателем потока воздуха и/или регулируемым дефлектором
- комплектуется камерами статического давления КСД / КСР
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.
PV рассчитан на подвесной потолок из гипсокартона: корпус крепится монтажными консолями прямо к листу, без отдельной рамы, и после шпаклёвки на поверхности остаётся только прорезь. Скользящий дефлектор задаёт направление струи, а число щелей (от одной до шести) подбирается под расход воздуха на участок — линия может быть и деликатной, и производительной при одной и той же логике монтажа.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- U — угловая 90°, другой угол рассчитывается индивидуально
- U1 / U2 / U3 — угловая потолочная, стеновая внутренняя, стеновая внешняя
- камера статического давления: КСД, КСД-У, КСД-У-О, КСД-У-П
- цвет корпуса и внутренней комплектации — по шкале RAL Classic
Документы и файлы
Габаритно-посадочные размеры, таблицы длин, исполнения КСД и последовательность монтажа собраны в техническом описании.
