TOPLINE · Скрытого монтажа
TLL Large — увеличенный щелевой диффузор
6 700 ₽арт. 000202 · в наличии
TLL Large — самый крупный типоразмер линейки TOPLINE, рассчитанный на помещения с повышенным расходом воздуха: переговорные, open space, залы с большой кубатурой. Увеличенное сечение короба снижает скорость потока в щели, что уменьшает шум при той же производительности. При расчёте системы вентиляции сверяйте требуемый расход воздуха на участок с пропускной способностью сечения — это определяет, нужен ли увеличенный типоразмер или хватит TLM.
| Производитель | ООО «Завод ВРК» |
| Серия | TOPLINE |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Бренд | THE GRILLES |
| Количество щелей | 1 |
| Высота щели | 60–70 мм |
| Длина цельной секции | 200–2900 мм, любой шаг |
| Монтаж | Под 1 или 2 листа ГКЛ |
| Цвет | RAL 9016, под заказ — любой RAL |
| Правовая защита | Патент РФ №2834122 |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Когда стоит брать TLL вместо TLM?
Если расчётный расход воздуха на участок высокий и стандартного сечения TLM не хватает без превышения комфортной скорости потока — увеличенное сечение TLL позволяет пропустить больший объём тише.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
TOPLINE
Старший типоразмер запатентованной серии щелевых диффузоров скрытого монтажа
Патент на изобретение
RU 2834122 C1
Инновационный дизайн года
BFL Design Award 2025
Продукт года. Инновации
AIRVent Award 2026
- Корректное распределение воздушного потока за счёт сохранения живого сечения диффузора при любом размере щели и любом положении дефлектора.
- Эффект Коанда — настилающий горизонтальный поток воздуха.
- Конструкция диффузора предусматривает различные варианты монтажа и облегчает установку навесного потолка из металлических профилей и гипсокартона.
- Визуальное совершенство за счёт скрытого монтажа в подвесные потолки из гипсокартона и металлического каркаса.
- Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения, что отвечает требованиям самых современных дизайнерских идей.
Конструктивные особенности / модификация
- 1 щель

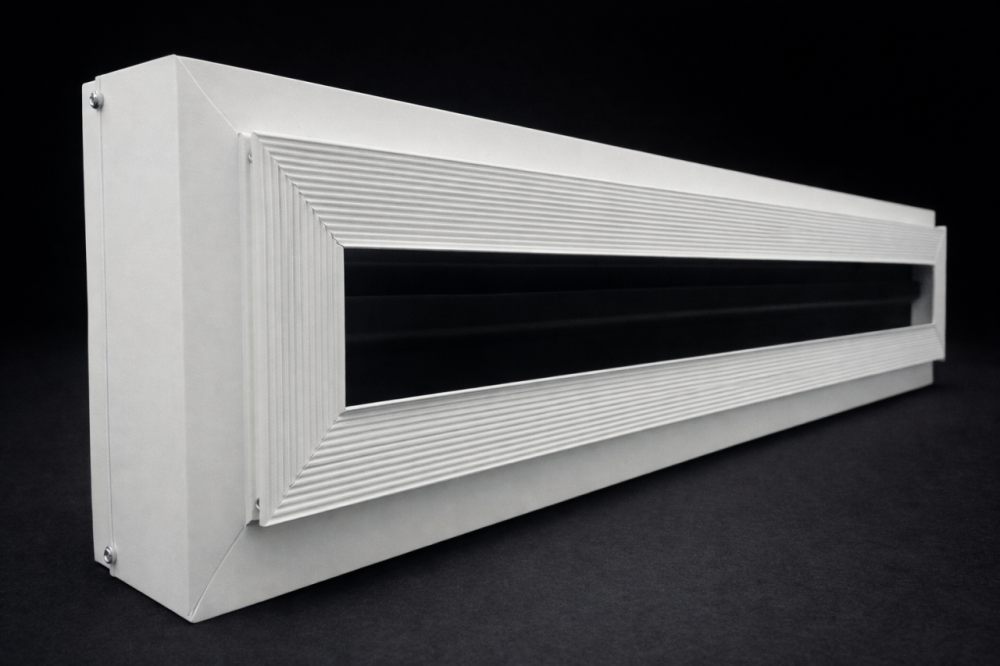

- высота щели 60 или 70 мм — максимальный расход в серии
- длина цельного диффузора от 200 до 2900 мм с любым шагом
- монтаж под 1 или 2 ГКЛ
- регулируемый дефлектор

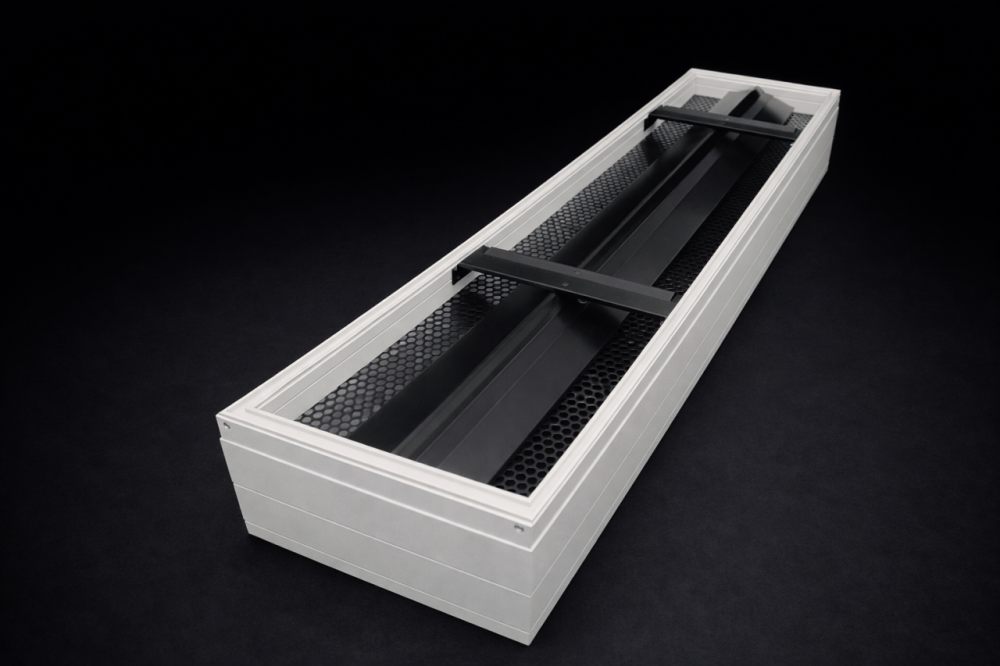

- выравниватель потока воздуха
- фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклёвки и исключения её отслоения
- полка под шпаклёвку 2 мм
- возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.

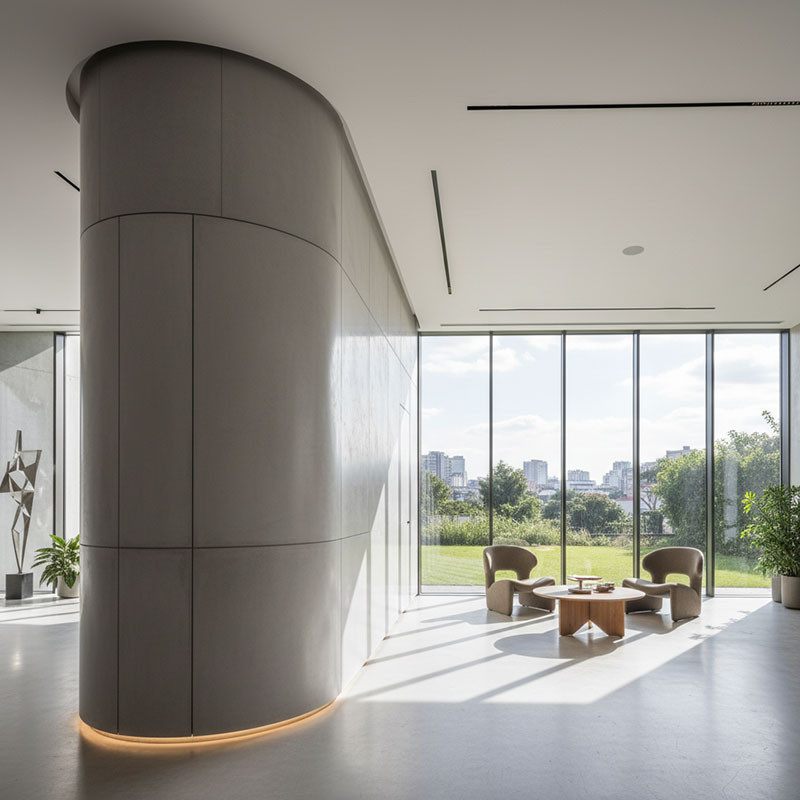

TLL Large — исполнение серии TOPLINE с высотой щели 60 или 70 мм. Широкая щель пропускает больше воздуха на погонный метр, поэтому TLL берут на залы, переговорные, лобби и другие помещения с большим объёмом подачи, где не хочется дробить подачу на несколько линий. Логика монтажа и регулировки та же, что у TLM и TLS: короб ставится до чистовой отделки, снаружи остаётся только прорезь.
Секции и конфигурация

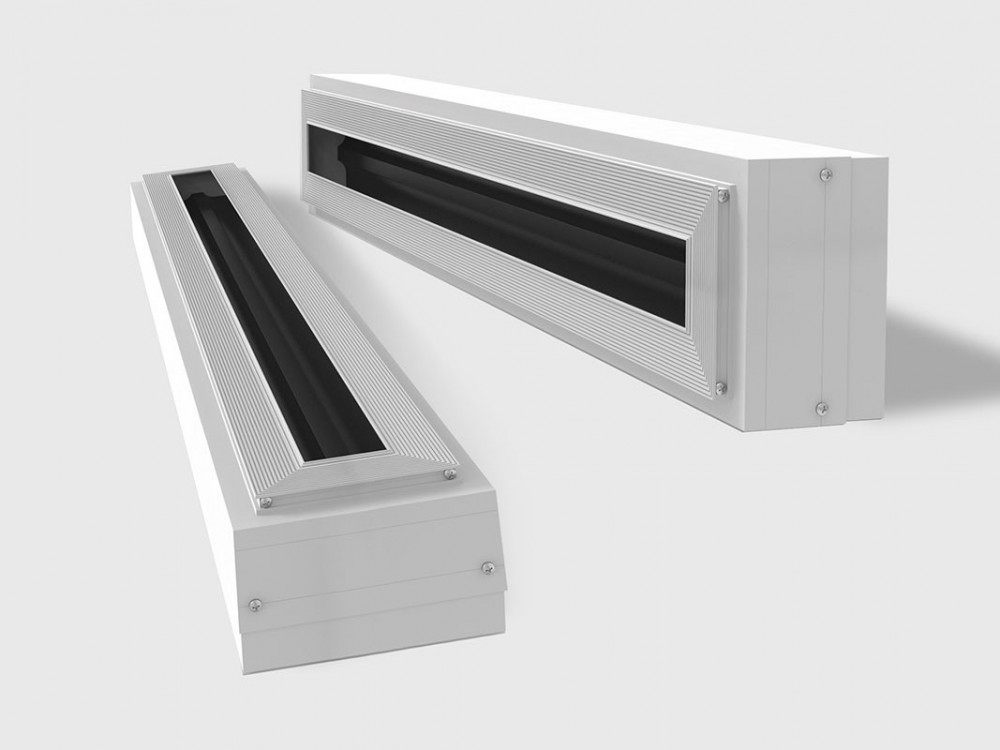

Линия набирается из типовых секций — прямых и угловых, поэтому длина не ограничена размером цельного профиля.
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- U1 — угловая потолочная
- U2 — угловая стеновая внешняя
- U3 — угловая стеновая внутренняя
- камера статического давления: КСД, КСД-У, КСД-У-О, КСД-У-П
- цвет корпуса и внутренней комплектации — по шкале RAL Classic
Документы и файлы
Габаритно-посадочные размеры, формулы длины секций, исполнения КСД, схемы встройки в потолок и последовательность монтажа собраны в техническом описании серии.
