TOPLINE · Скрытого монтажа
TLM Medium — скрытый щелевой диффузор
5 904 ₽арт. 000201 · в наличии

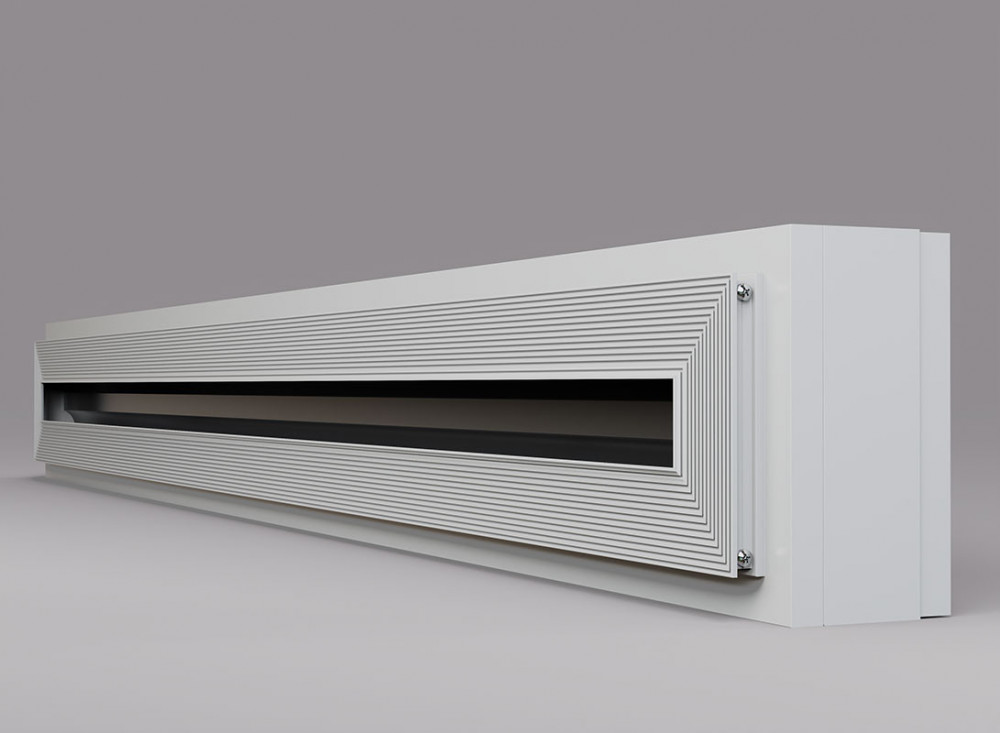

TLM Medium — диффузор среднего типоразмера серии TOPLINE для потолков и стен, где решётка не должна читаться как отдельный элемент интерьера. Короб монтируется до чистовой отделки, а после шпаклёвки на поверхности остаётся только тонкая прорезь. Поток регулируется изнутри, без демонтажа отделки. При проектировании закладывайте короб в разводку вентиляции до начала отделочных работ и сверяйте посадочные размеры с чертежом — глубина короба и толщина финишного слоя должны быть согласованы заранее.
| Производитель | ООО «Завод ВРК» |
| Серия | TOPLINE |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Бренд | THE GRILLES |
| Количество щелей | 1 |
| Высота щели | 40–50 мм |
| Длина цельной секции | 200–2900 мм, любой шаг |
| Монтаж | Под 1 или 2 листа ГКЛ |
| Цвет | RAL 9016, под заказ — любой RAL |
| Правовая защита | Патент РФ №2834122 |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Видна ли рамка диффузора после отделки потолка?

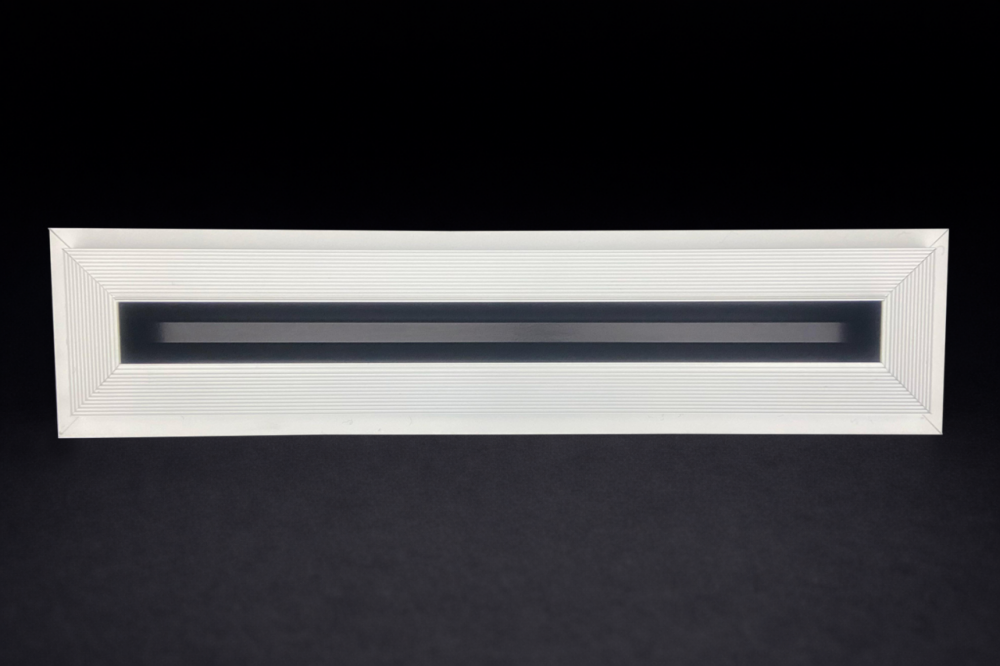

Нет — конструкция рассчитана на то, чтобы короб полностью скрылся под финишным слоем шпаклёвки или краски, снаружи остаётся только щель воздухораспределения.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
TOPLINE
Новая запатентованная высокоэффективная серия щелевых диффузоров скрытого монтажа
Патент на изобретение
RU 2834122 C1
Инновационный дизайн года
BFL Design Award 2025
Продукт года. Инновации
AIRVent Award 2026
- Корректное распределение воздушного потока за счёт сохранения живого сечения диффузора при любом размере щели и любом положении дефлектора.
- Эффект Коанда — настилающий горизонтальный поток воздуха.
- Конструкция диффузора предусматривает различные варианты монтажа и облегчает установку навесного потолка из металлических профилей и гипсокартона.
- Визуальное совершенство за счёт скрытого монтажа в подвесные потолки из гипсокартона и металлического каркаса.
- Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения, что отвечает требованиям самых современных дизайнерских идей.
Конструктивные особенности / модификация
- 1 щель
- высота щели от 40 до 50 мм
- длина цельного диффузора от 200 до 2900 мм с любым шагом
- монтаж под 1 или 2 ГКЛ
- регулируемый дефлектор

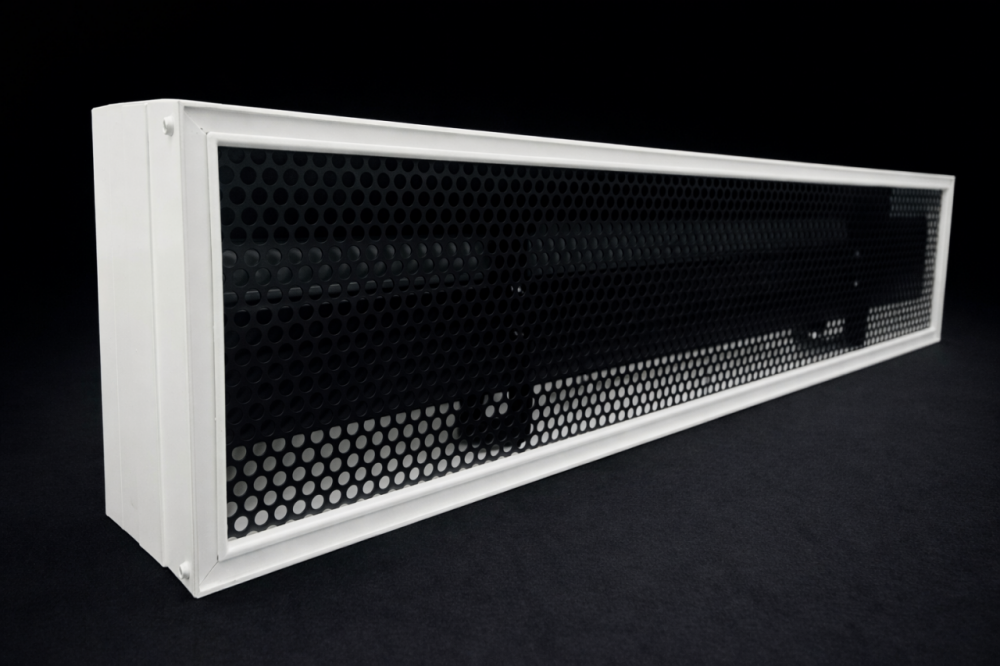

- выравниватель потока воздуха

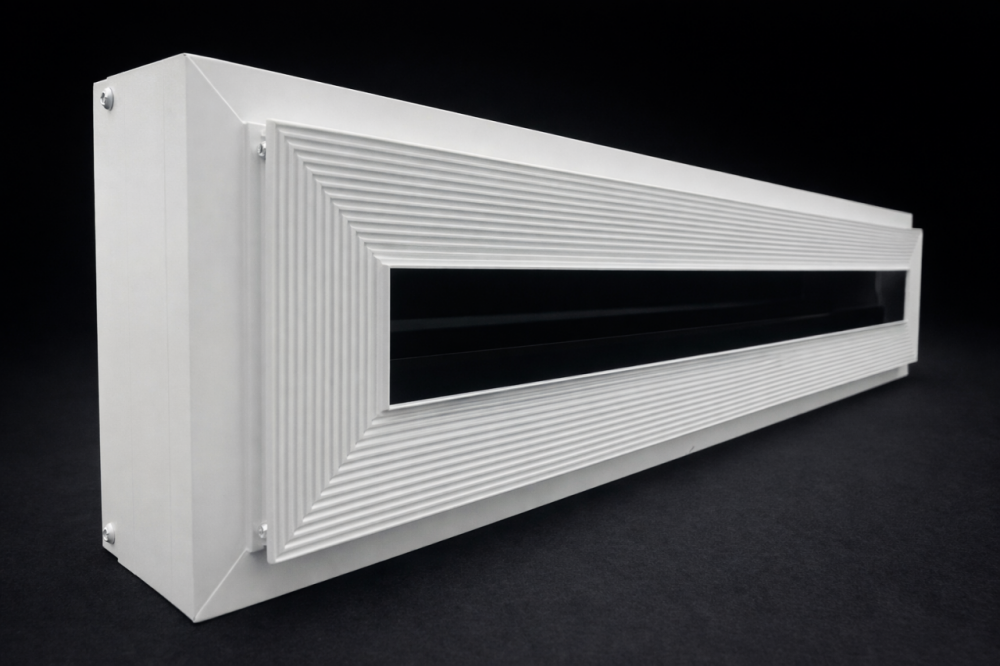

- фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклёвки и исключения её отслоения
- полка под шпаклёвку 2 мм
- возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.
Линейный щелевой диффузор TL предназначен для скрытой установки в систему вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых и офисных помещениях. Диффузоры встраиваются в стены или потолок, изготавливаемые из гипсокартона и металлического каркаса. Диффузор выполнен в виде рамки из полых металлических профилей и регулируемого дефлектора.
Конструкция

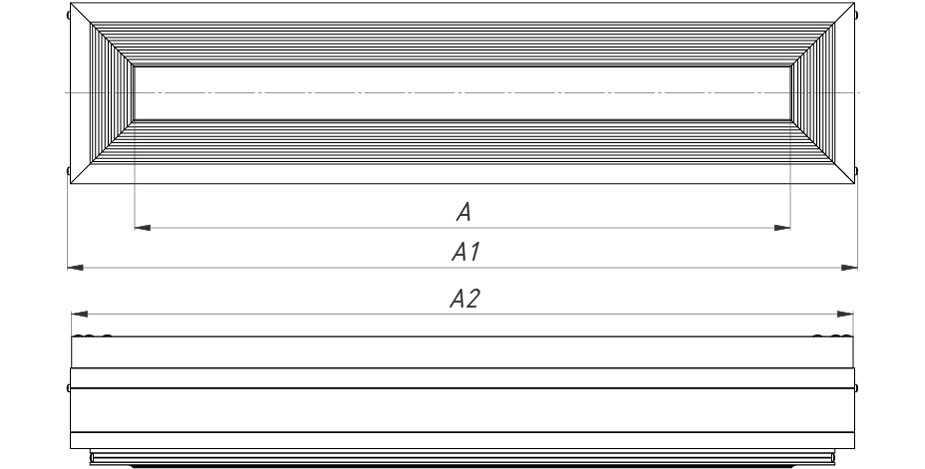

Линия любой длины набирается из типовых секций, для поворотов есть готовые угловые. Выберите исполнение — рядом с внешним видом показан чертёж с размерами.
Прямые
Угловые

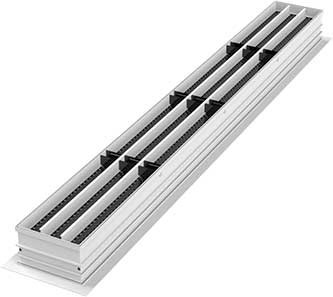

F1 — одиночная секция с фланцем
Документы и файлы
Габаритно-посадочные размеры, формулы длины секций, исполнения КСД, схемы встройки в потолок и последовательность монтажа собраны в техническом описании.
PDF
Техническое описание серии TL — полная версия
Скачать
BIM
BIM-модели Revit для TLM — все 9 файлов
Скачать
PDF
Сертификат соответствия ВРК
Скачать
PDF
Сертификат ИСО — ООО «Вентрешеткиком»
Скачать
Отдельные семейства Revit
Если нужна одна конкретная конфигурация — качайте файл напрямую, без архива. Семейства собраны под Revit 2021, подключения 1–10.
| Щель, мм | Камера | Назначение | Файл |
|---|---|---|---|
| 40–50 | КСД | Приток | скачать · 2,1 МБ |
| 40–50 | КСД | Вытяжка | скачать · 2,1 МБ |
| 40–50 | КСД-У-О | Приток | скачать · 1,9 МБ |
| 40–50 | КСД-У-О | Вытяжка | скачать · 1,9 МБ |
| 40–50 | КСД-У-П | Приток | скачать · 1,8 МБ |
| 40–50 | КСД-У-П | Вытяжка | скачать · 1,8 МБ |
| 20–70 | КСД-У | Приток | скачать · 2,1 МБ |
| 20–70 | КСД-У | Вытяжка | скачать · 2,0 МБ |
| Инструкция к BIM-моделям серии TLM | скачать · 0,2 МБ | ||
