TOPLINE · Скрытого монтажа
TLS Small — компактный щелевой диффузор
4 157 ₽арт. 000200 · в наличии
TLS Small — младший типоразмер линейки TOPLINE, рассчитанный на короткие участки и узкие простенки, где полноразмерный TLM Medium избыточен. Сохраняет ту же логику скрытого монтажа и внутреннюю регулировку потока, но в более компактном корпусе. Для проектной документации важно указывать точную длину участка на этапе заказа — короб изготавливается под фактический размер, а не подрезается на объекте.
| Производитель | ООО «Завод ВРК» |
| Серия | TOPLINE |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Бренд | THE GRILLES |
| Количество щелей | 1 |
| Высота щели | 20–30 мм |
| Длина цельной секции | 200–2900 мм, любой шаг |
| Монтаж | Под 1 или 2 листа ГКЛ |
| Цвет | RAL 9016, под заказ — любой RAL |
| Правовая защита | Патент РФ №2834122 |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Чем TLS отличается от TLM, кроме размера?
Принцип монтажа и регулировки идентичен — отличается только длина и посадочные размеры короба, подбирается по фактической длине участка.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
TOPLINE
Младший типоразмер запатентованной серии щелевых диффузоров скрытого монтажа
Патент на изобретение
RU 2834122 C1
Инновационный дизайн года
BFL Design Award 2025
Продукт года. Инновации
AIRVent Award 2026
- Корректное распределение воздушного потока за счёт сохранения живого сечения диффузора при любом размере щели и любом положении дефлектора.
- Эффект Коанда — настилающий горизонтальный поток воздуха.
- Конструкция диффузора предусматривает различные варианты монтажа и облегчает установку навесного потолка из металлических профилей и гипсокартона.
- Визуальное совершенство за счёт скрытого монтажа в подвесные потолки из гипсокартона и металлического каркаса.
- Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения, что отвечает требованиям самых современных дизайнерских идей.

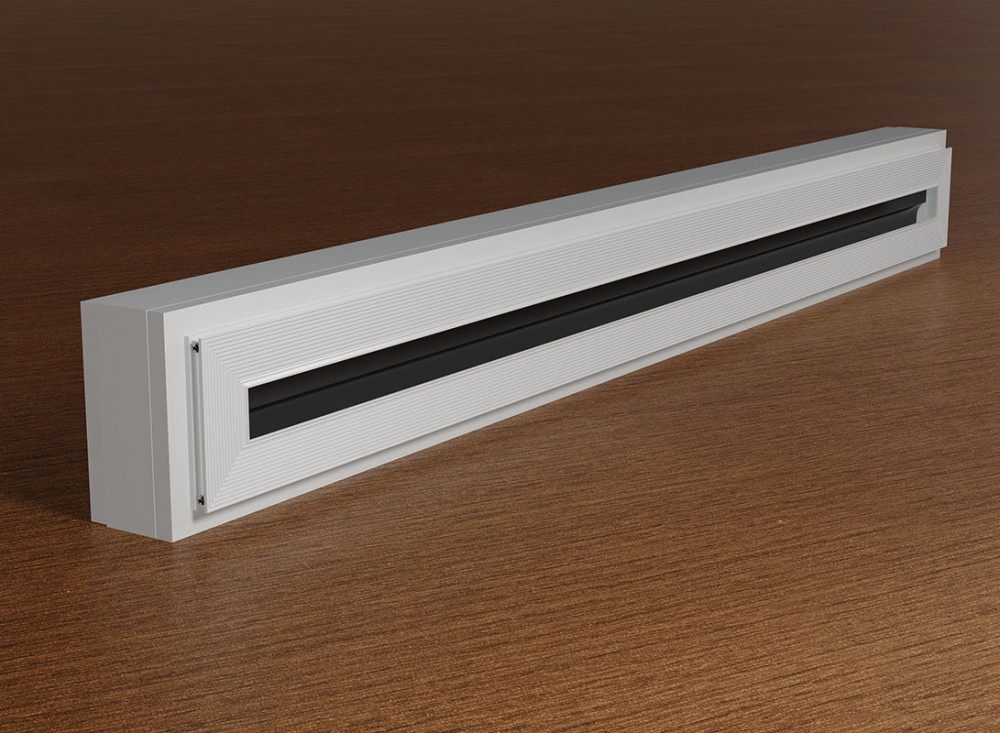

Конструктивные особенности / модификация

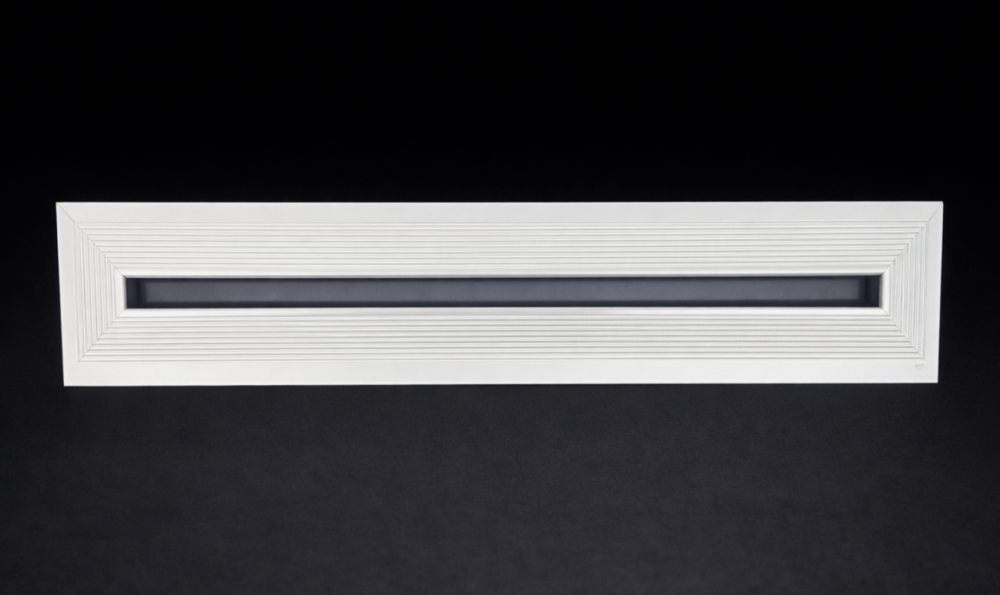

- 1 щель
- высота щели 20 или 30 мм — самая узкая линия в серии

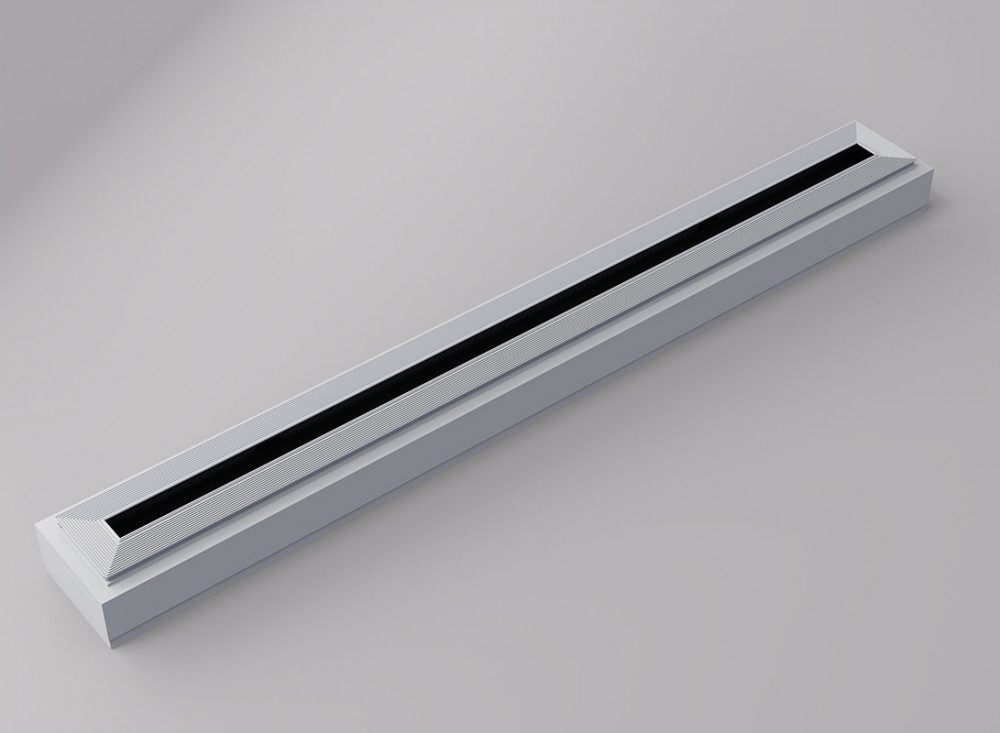

- длина цельного диффузора от 200 до 2900 мм с любым шагом
- монтаж под 1 или 2 ГКЛ
- регулируемый дефлектор

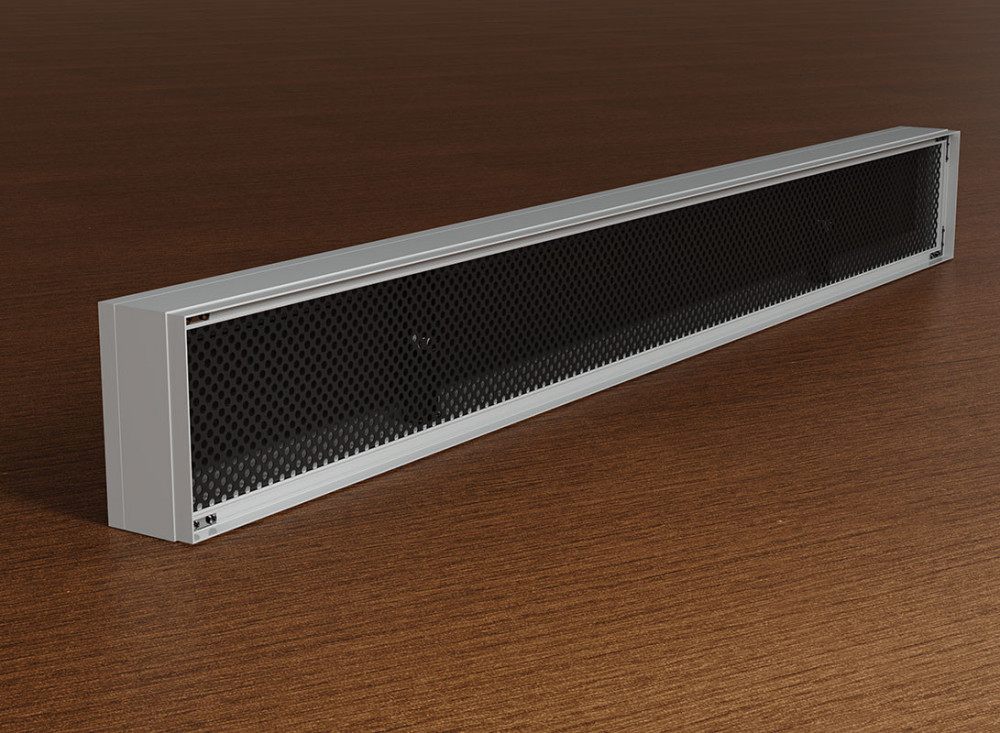

- выравниватель потока воздуха

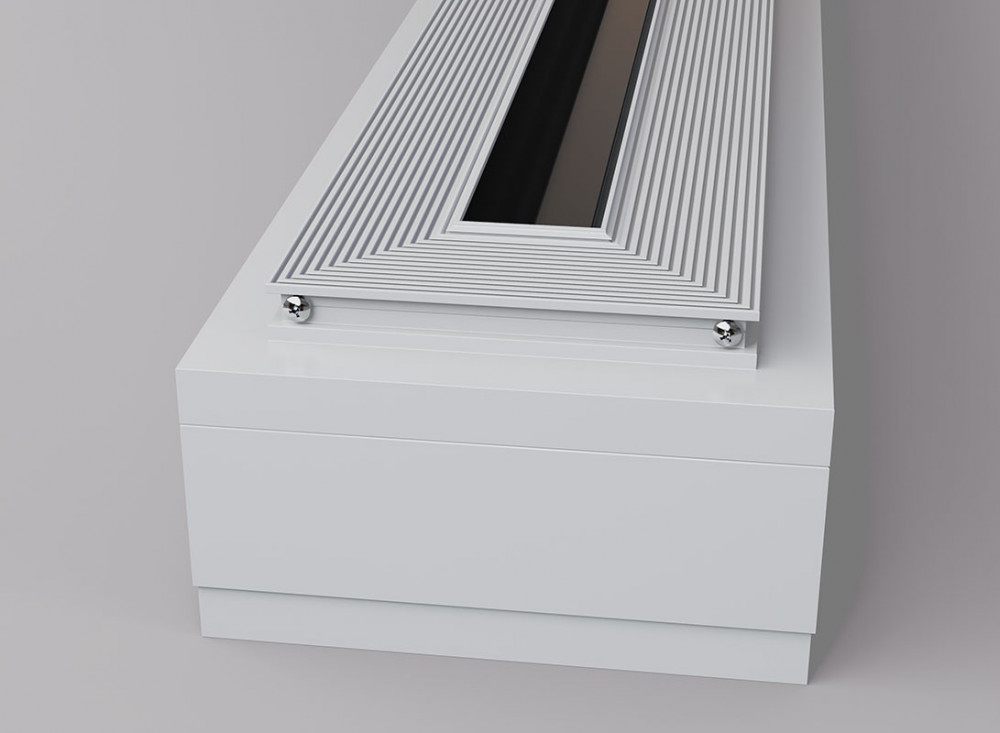

- фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклёвки и исключения её отслоения
- полка под шпаклёвку 2 мм
- возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.

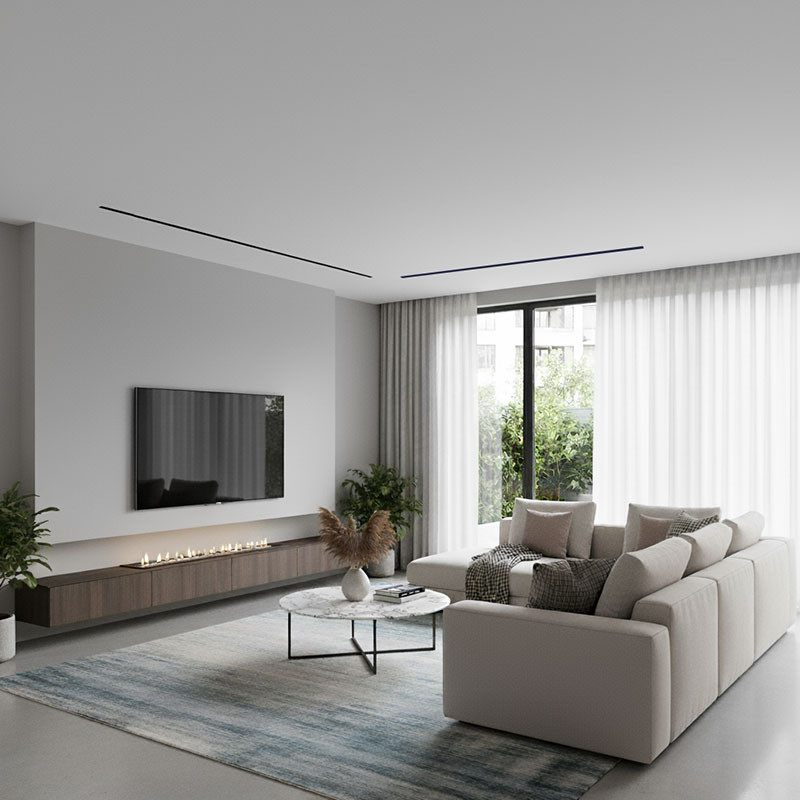

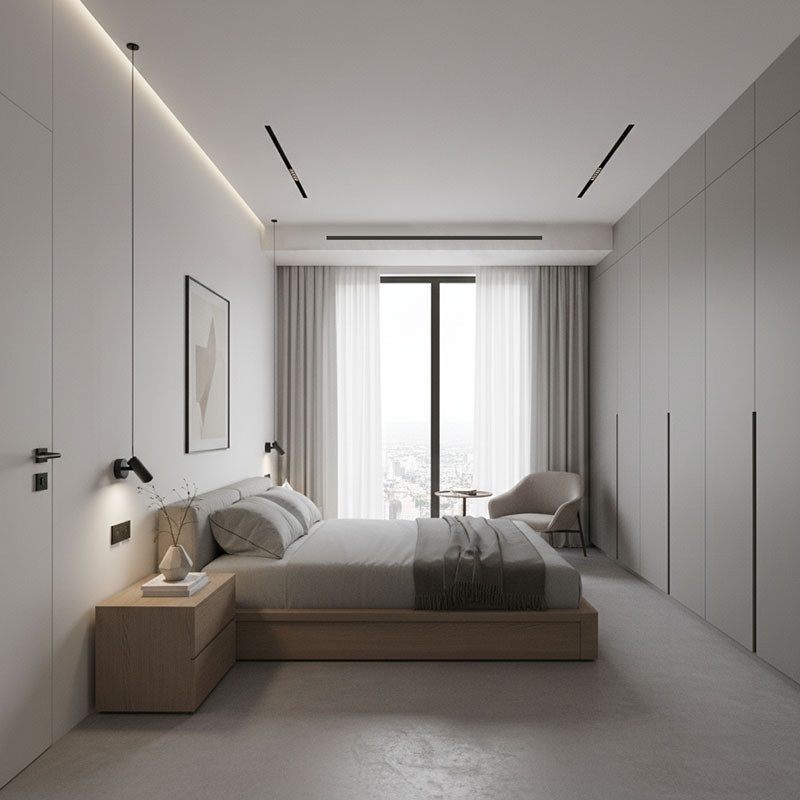

TLS Small — исполнение серии TOPLINE с высотой щели 20 или 30 мм. Тот же принцип, что у TLM и TLL: диффузор встраивается в потолок или стену из гипсокартона на металлическом каркасе и после отделки читается только тонкой прорезью. Узкая щель уместна там, где расход воздуха на участок невелик, а линия должна быть максимально деликатной — в спальнях, кабинетах, коридорах и нишах.
Секции и конфигурация
Линия набирается из типовых секций — прямых и угловых, поэтому длина не ограничена размером цельного профиля.
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- U1 — угловая потолочная
- U2 — угловая стеновая внешняя
- U3 — угловая стеновая внутренняя
- камера статического давления: КСД, КСД-У, КСД-У-О, КСД-У-П
- цвет корпуса и внутренней комплектации — по шкале RAL Classic
Документы и файлы
Габаритно-посадочные размеры, формулы длины секций, исполнения КСД, схемы встройки в потолок и последовательность монтажа собраны в техническом описании серии.
