VENTLINE · В натяжной потолок
VL-F — дизайнерский линейный диффузор для натяжного потолка
2 383 ₽арт. 000191 · в наличии

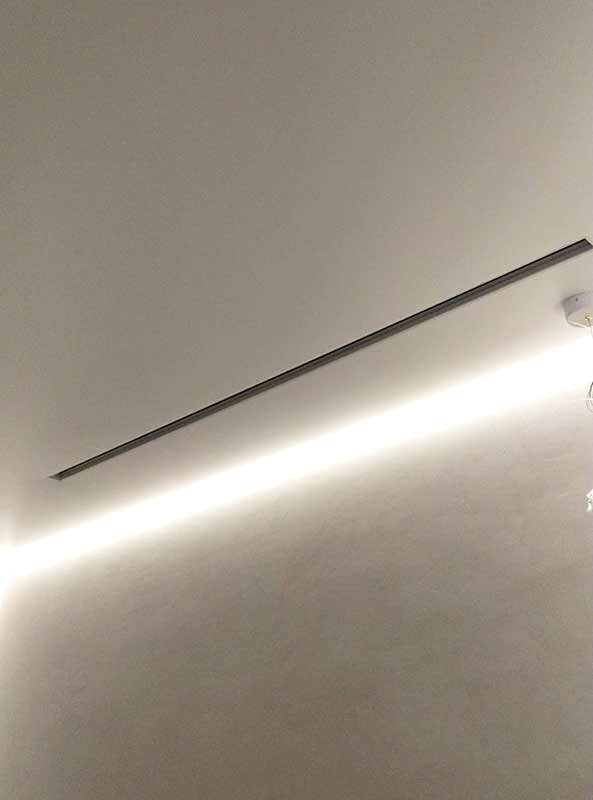

VL-F создан под специфику натяжных потолков: закладная монтируется в базовый потолок до натяжения полотна, а щель прорезается точно по контуру короба — на полотне не остаётся видимой рамки, только линия воздухораспределения. Согласуйте точное положение закладной с бригадой, которая натягивает потолок, до начала монтажа полотна — постфактум сместить прорезь уже нельзя.
| Производитель | ООО «Завод ВРК» |
| Серия | VENTLINE |
| Способ монтажа | В натяжной потолок |
| Регулировка | Регулируемая |
| Материал | Алюминий / оцинкованная сталь |
| Количество щелей | 1–6 |
| Ширина щели | 20, 25 или 30 мм |
| Длина | 200–3000 мм, любой шаг |
| Монтажное пространство | От 85 мм |
| Правовая защита | Патент на изобретение |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Кто прорезает отверстие в полотне под VL-F — мы или монтажники потолка?
Отверстие в полотне делает бригада, которая натягивает потолок, ориентируясь на закладную VL-F — важно согласовать её положение до натяжения.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
VENTLINE
Дизайнерский линейный диффузор для натяжного потолка — закладная под полотно, без видимой рамки
Форма интеллектуальной собственности
Патент на изобретение
- Минимальное монтажное пространство — 85 мм, самое компактное в линейке VENTLINE.

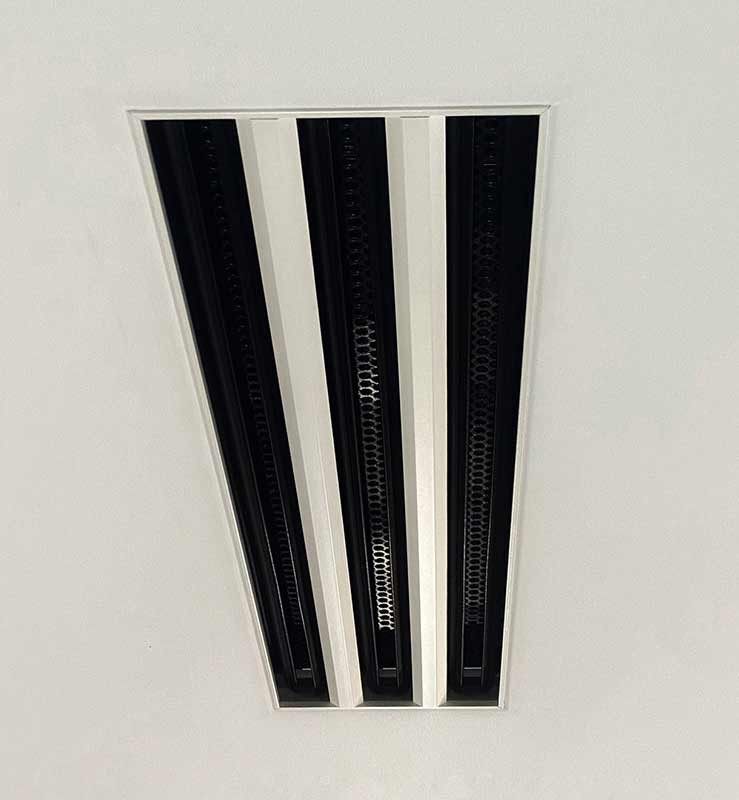

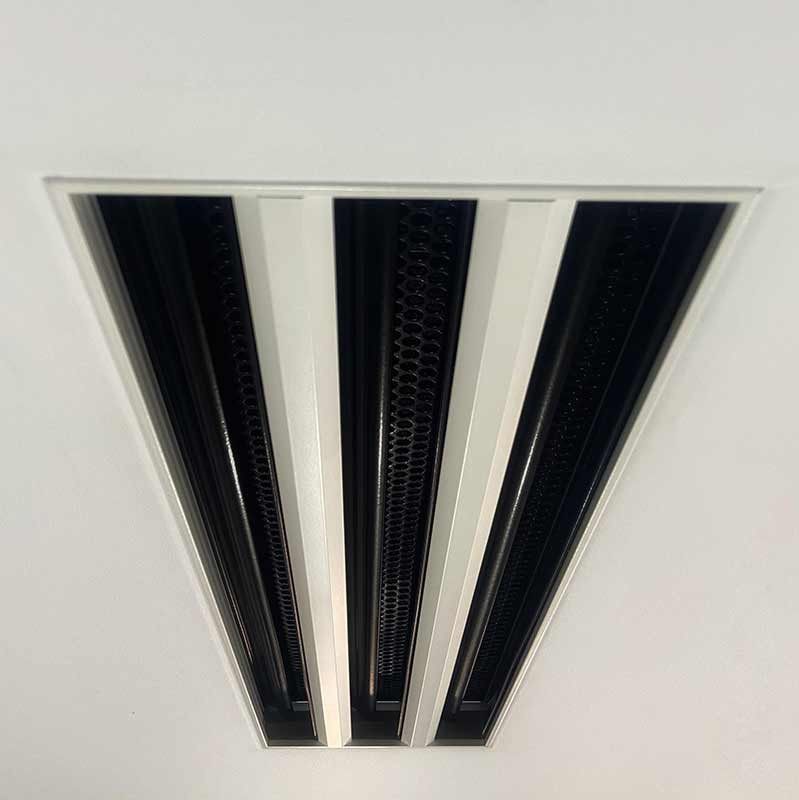

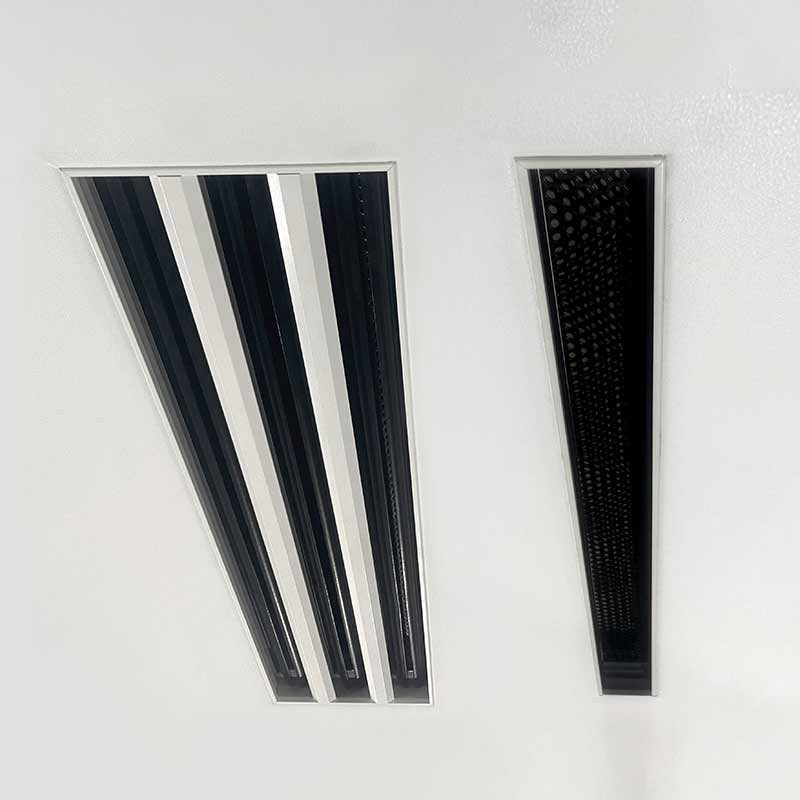

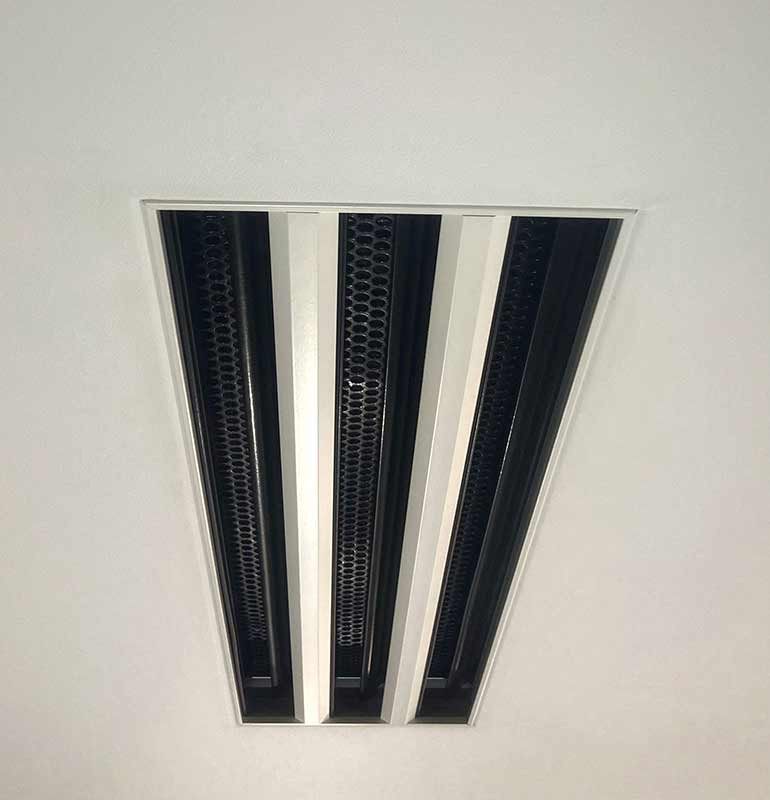

- От 1 до 6 щелей в одном корпусе — одна закладная закрывает и деликатную линию, и участок с большим расходом.

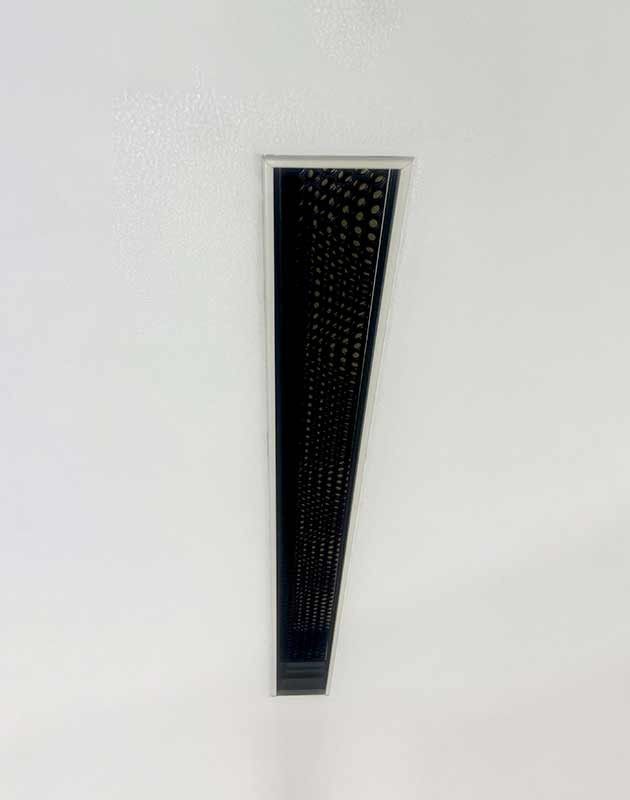

- Узкая щель 20, 25 или 30 мм — прорезь в полотне остаётся тонкой.

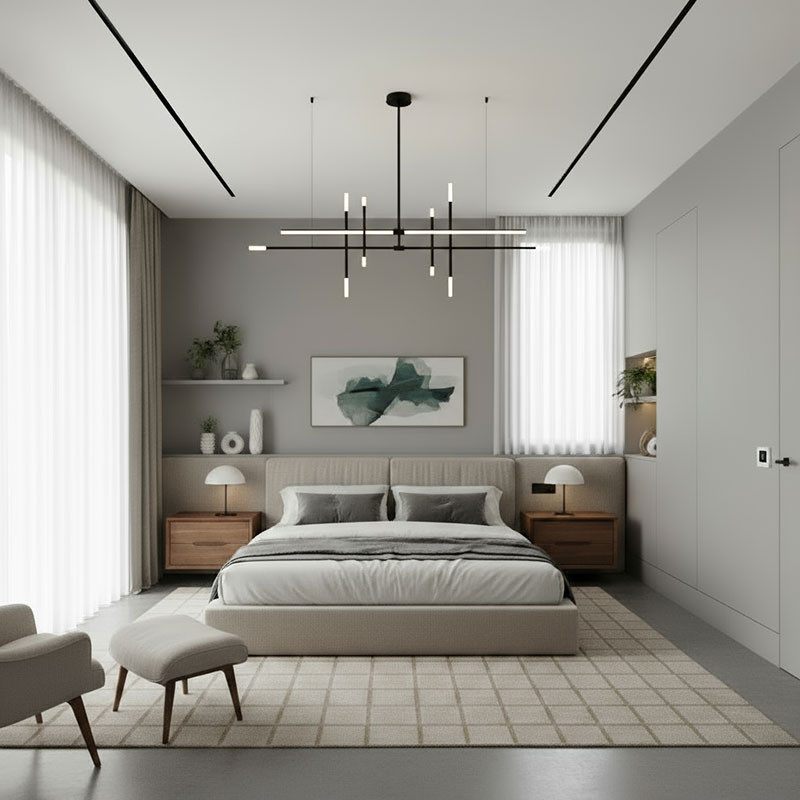

- Полотно заводится в профиль — снаружи не остаётся ни рамки, ни крепежа.
- Алюминий и оцинкованная сталь — жёсткая закладная, которая держит геометрию щели после натяжения полотна.
Конструктивные особенности / модификация
- от 1 до 6 щелей
- ширина щели 20, 25 или 30 мм
- длина 200–3000 мм с произвольным шагом
- минимальное монтажное пространство 85 мм
- материал — алюминий / оцинкованная сталь
- монтаж с нуля, в натяжной потолок
- внутреннее исполнение — с направляющими, выравнивателем потока, клапаном расхода или без них
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- цвет корпуса и внутренней комплектации — по шкале RAL Classic
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.
VL-F — единственная модель линейки, рассчитанная именно на натяжной потолок: профиль работает как закладная, в которую заводится полотно, поэтому по краю прорези нет ни рамки, ни видимого крепежа. Положение и длину закладной нужно зафиксировать до раскроя полотна — после натяжения перенести её нельзя.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- M — промежуточная секция
- U — угловая 90°, другой угол рассчитывается индивидуально
- U1 / U2 / U3 — угловая потолочная, стеновая внутренняя, стеновая внешняя
- длина одной секции — до 3000 мм
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов, исполнения КСД и последовательность монтажа собраны в техническом описании.
