VENTLINE · Скрытого монтажа

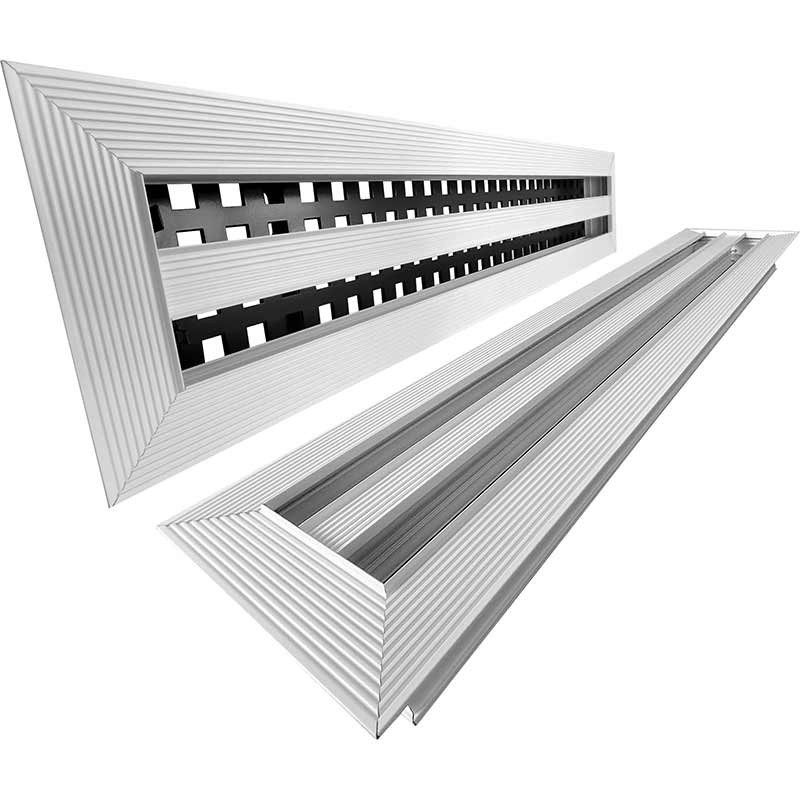

VL-S — линейный диффузор скрытого монтажа под шпаклёвку
1 679 ₽арт. 00159 · в наличии
VL-S рассчитан на монтаж в монолитный (не гипсокартонный) потолок под финишную шпаклёвку — короб штробится или закладывается в стяжку. Это самая бюджетная скрытая модель линейки VENTLINE при сохранении регулировки потока. При штроблении монолитной плиты заранее согласуйте глубину и трассу штробы с конструктивным разделом проекта, чтобы не задеть арматуру или закладные другой инженерии.
| Производитель | ООО «Завод ВРК» |
| Серия | VENTLINE |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Количество щелей | 1–6 |
| Ширина щели | 20–70 мм |
| Длина | 200–3000 мм, любой шаг |
| Монтажное пространство | От 110 мм |
| Ламели | Видимые Т и С-образные или скрытые H |
| Врезка | Ø100/125/160/200 мм, 204×55 и 110×55 мм |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Подходит ли VL-S для бетонного потолка без ГКЛ?
Да, модель разработана именно для монолитных перекрытий — короб закладывается в штробу или стяжку под последующую шпаклёвку.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
VENTLINE

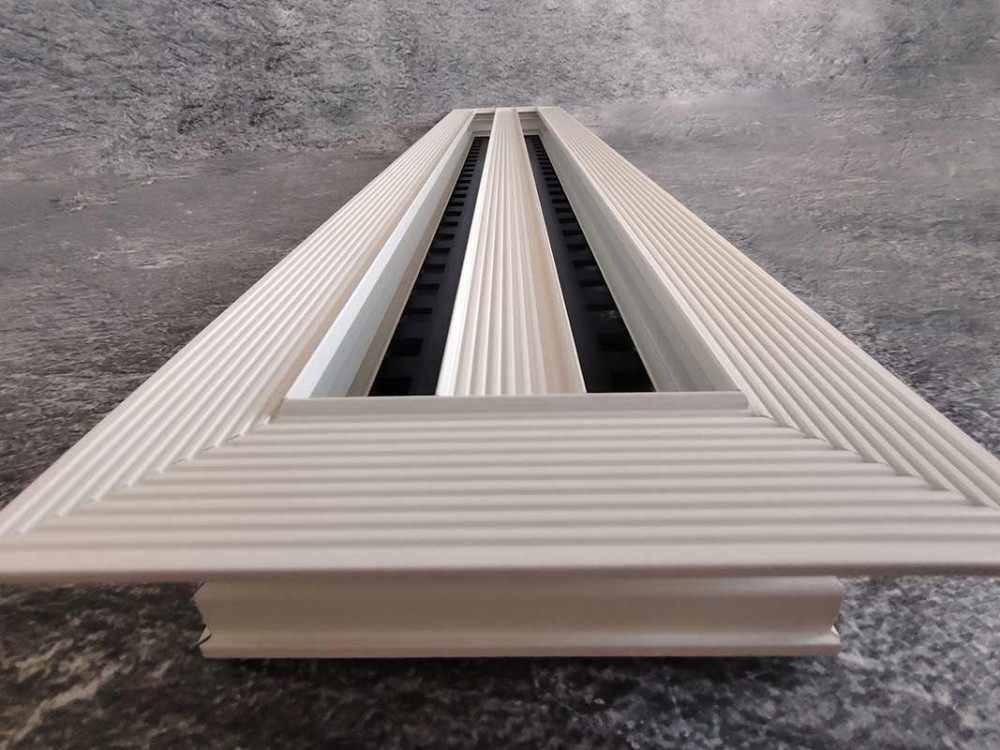

Линейный диффузор скрытого монтажа — фланец заделывается шпаклёвкой заподлицо

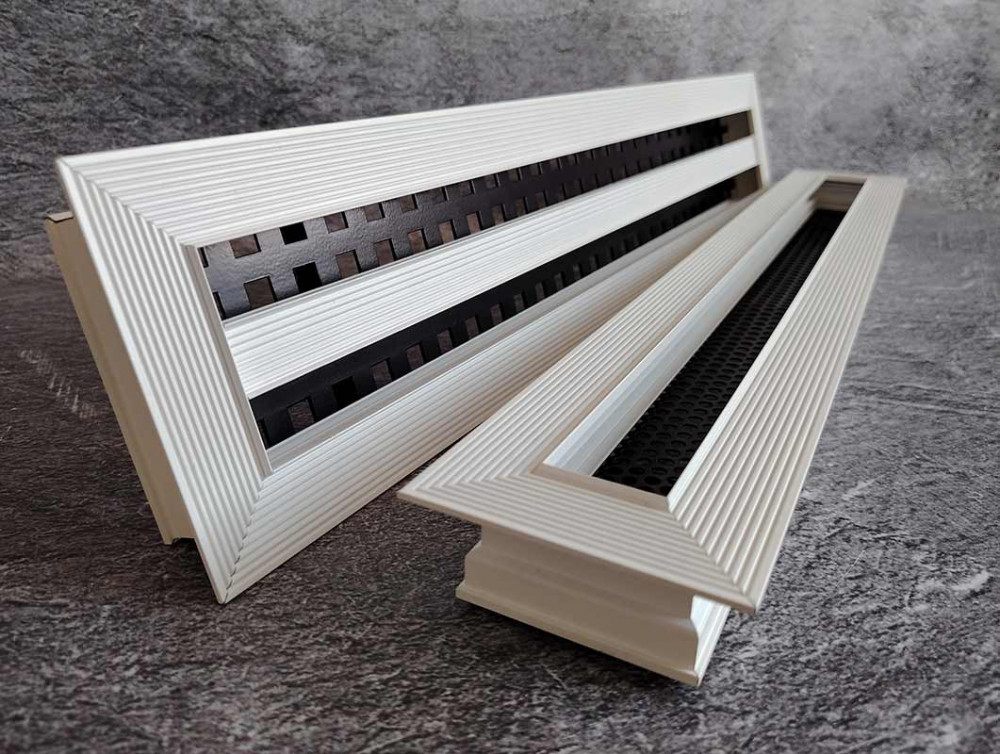

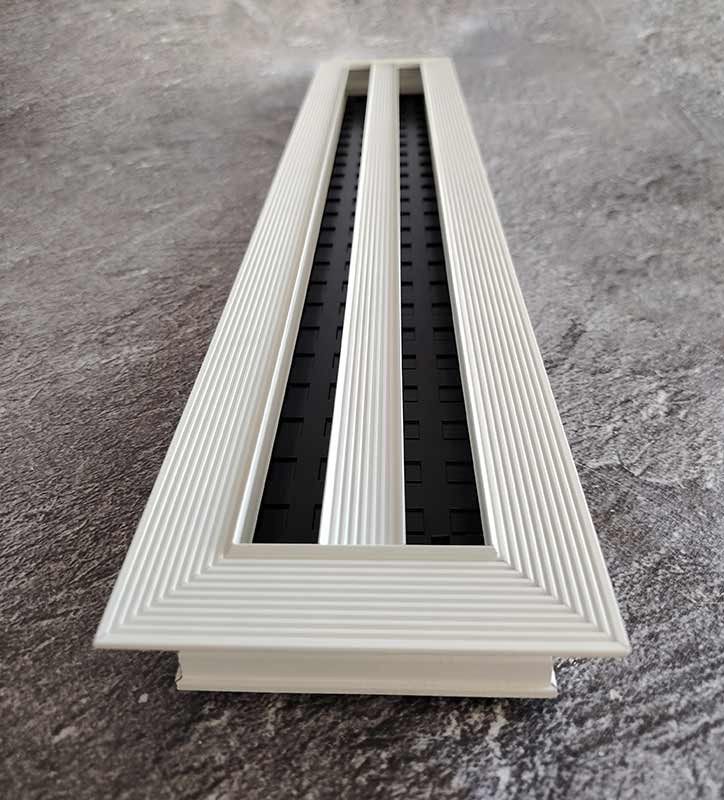

- Два типа ламелей: видимые Т- и С-образные или скрытые H — щель может читаться как техничная линия или как чистая прорезь.
- От 1 до 6 щелей в одном корпусе — гибкая настройка под расход воздуха на участок.
- Минимальное монтажное пространство — 110 мм.
- Модульная сборка в непрерывные линии любой длины.
- Круглые и прямоугольные врезки — подключение к существующей разводке без переходников.
Конструктивные особенности / модификация
- от 1 до 6 щелей
- ширина щели 20–70 мм
- длина 200–3000 мм с любым шагом
- минимальное монтажное пространство 110 мм
- типы ламелей: видимые (Т и С-образные) или скрытые (H)
- круглые воздуховоды: 100, 125, 160, 200 мм
- прямоугольные воздуховоды: 204×55 и 110×55 мм
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- цвет корпуса и внутренней комплектации — по шкале RAL Classic

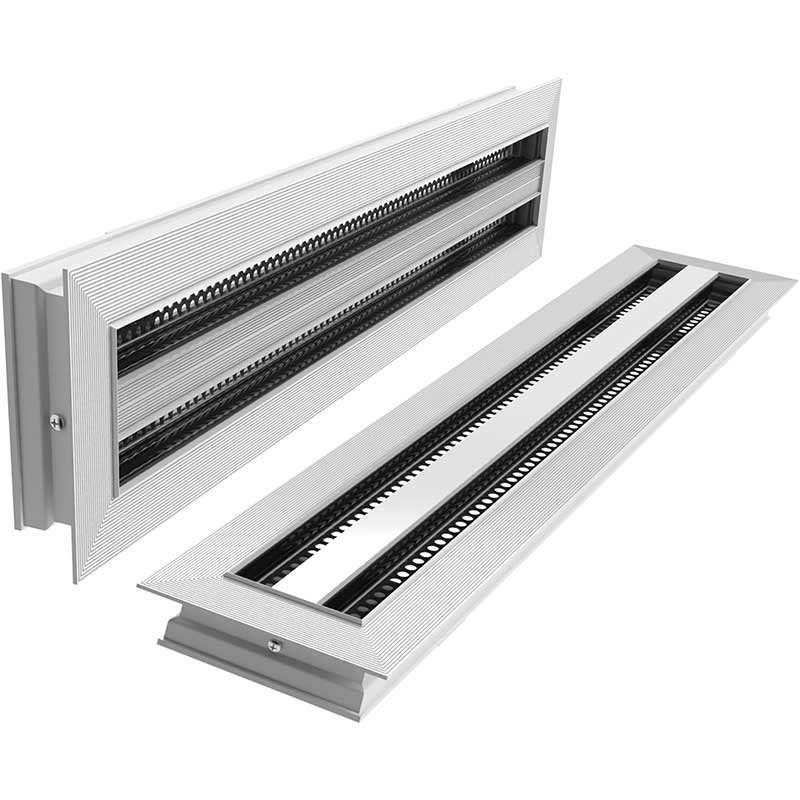

Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.

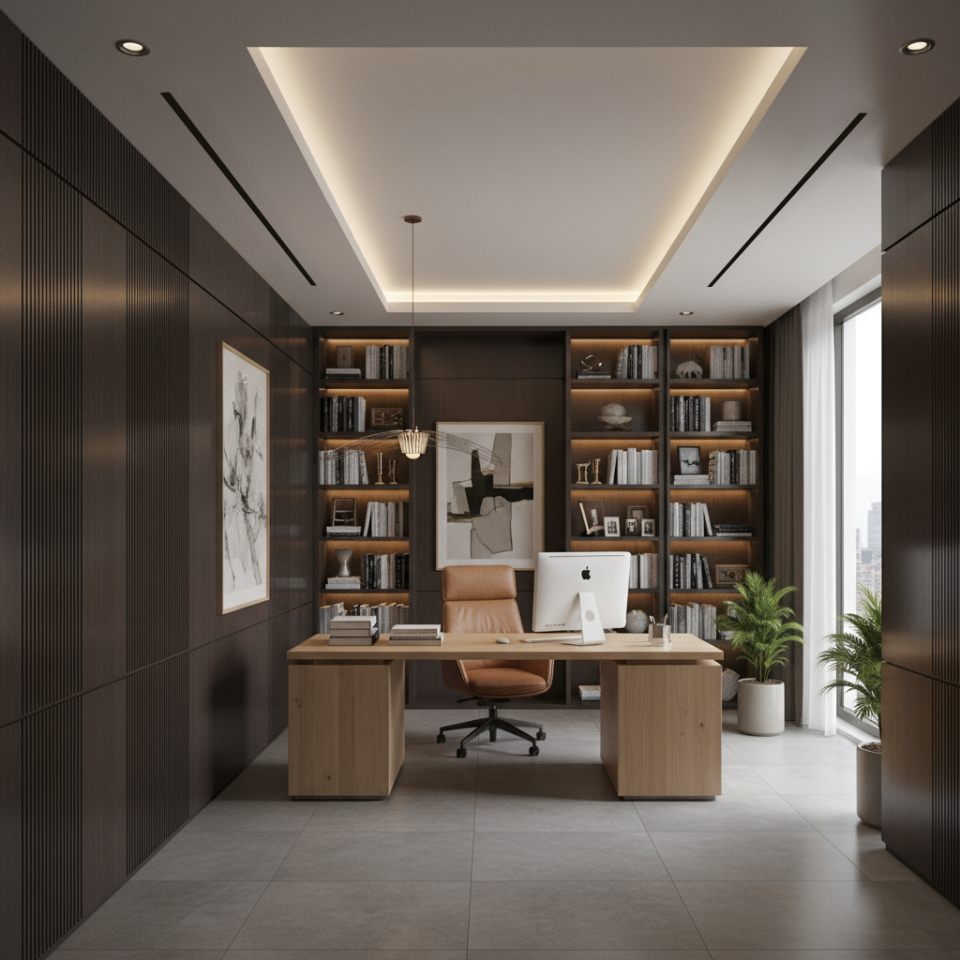

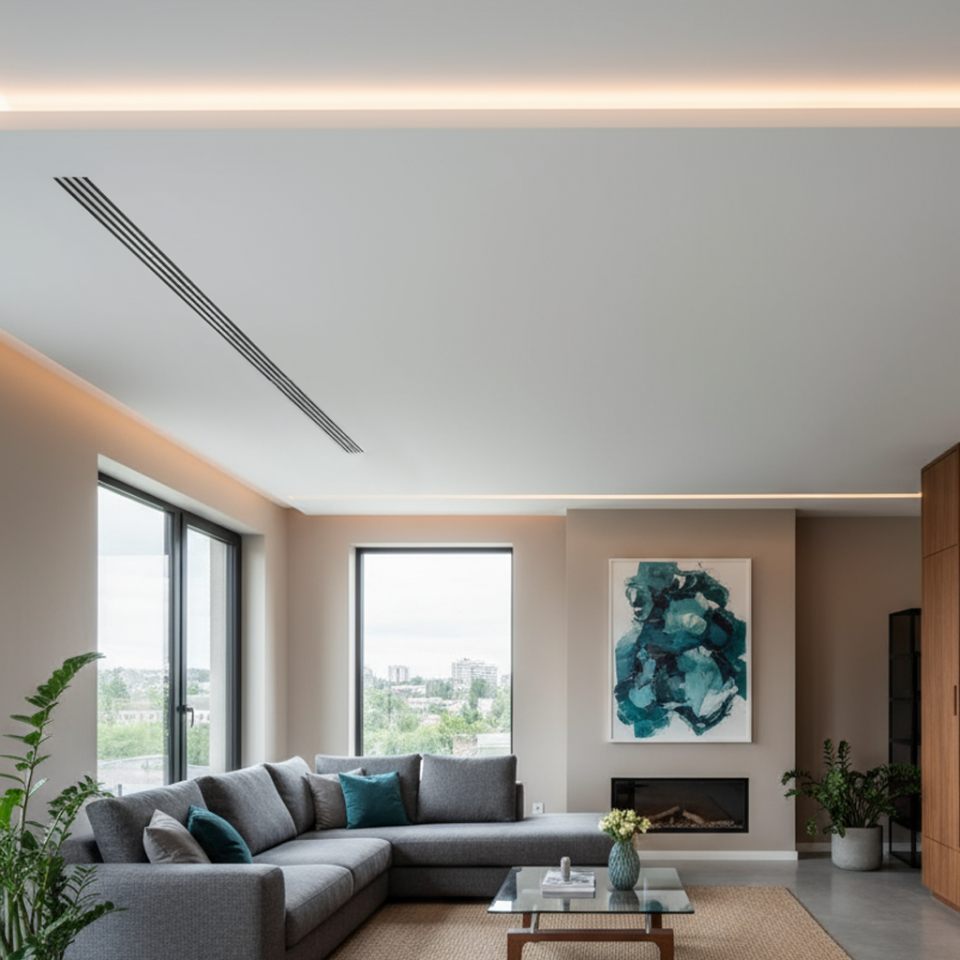

VL-S ставится до чистовой отделки: корпус закладывается в потолок или стену, фланец шпаклюется заподлицо, и снаружи остаётся только щель. От VL-G модель отличается прежде всего выбором ламелей — со скрытыми панелями H прорезь выглядит максимально нейтрально, с Т- и С-образными читается техничнее и позволяет управлять направлением струи.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- U — угловая 90°, другой угол рассчитывается индивидуально
- U1 / U2 / U3 — угловая потолочная, стеновая внутренняя, стеновая внешняя

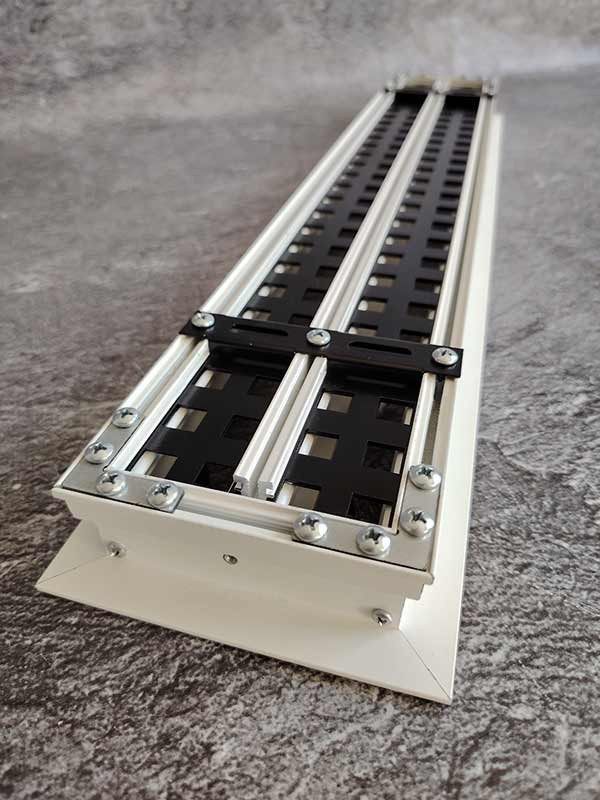

- внутреннее исполнение — с направляющими, выравнивателем потока, клапаном расхода или без них
- длина одной секции — до 3000 мм
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов, исполнения КСД и последовательность монтажа собраны в техническом описании.
