VENTLINE · С видимой рамкой

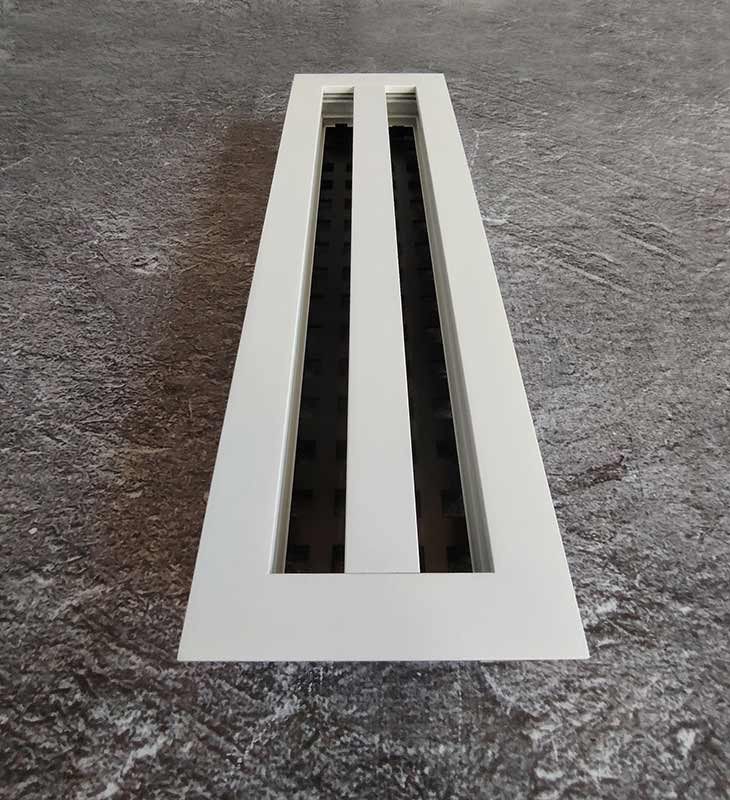

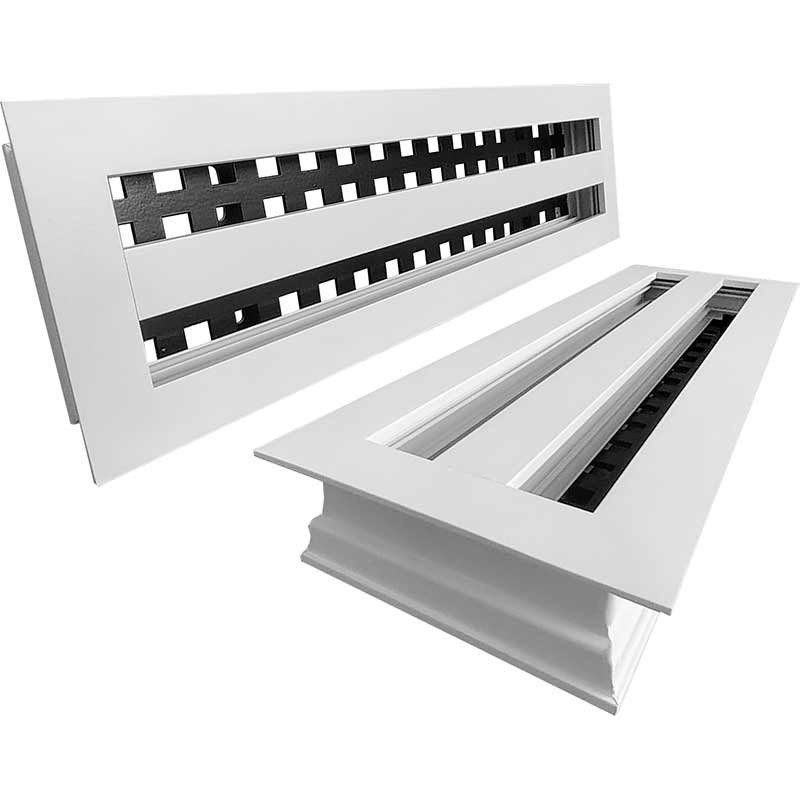

VL-V — щелевой диффузор с декоративной рамкой
1 615 ₽арт. 000157 · в наличии
VL-V — единственная модель в этом разделе с намеренно видимой рамкой: вместо того чтобы прятать решётку, рамка контрастного цвета работает как акцент на потолке или стене. Подходит, когда вентиляция закладывается в композицию интерьера, а не маскируется. Для дизайн-проекта заранее согласуйте цвет рамки по RAL с общей палитрой интерьера — это часть чертежа, а не постфактум-решение на монтаже.
| Производитель | ООО «Завод ВРК» |
| Серия | VENTLINE |
| Способ монтажа | С видимой рамкой |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Количество щелей | 1–6 |
| Ширина щели | 20–70 мм |
| Длина | 200–3000 мм, любой шаг |
| Этап установки | Готовый проём, на финишную отделку |
| Центральные панели | Т-образные или С-образные вихревые |
| Цвет | RAL 9016М / 9005М, под заказ — любой RAL |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Можно ли заказать рамку VL-V в цвет по RAL?
Да, рамка красится под задачу проекта — цвет RAL указывается при оформлении заказа.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
VENTLINE
Щелевой диффузор с декоративной рамкой — монтаж в готовый проём, на финишную отделку
- Декоративная рамка не только придаёт диффузору законченный вид, но и маскирует неровности строительного проёма.
- От 1 до 6 щелей — гибкая настройка воздушного потока под расход на участок.

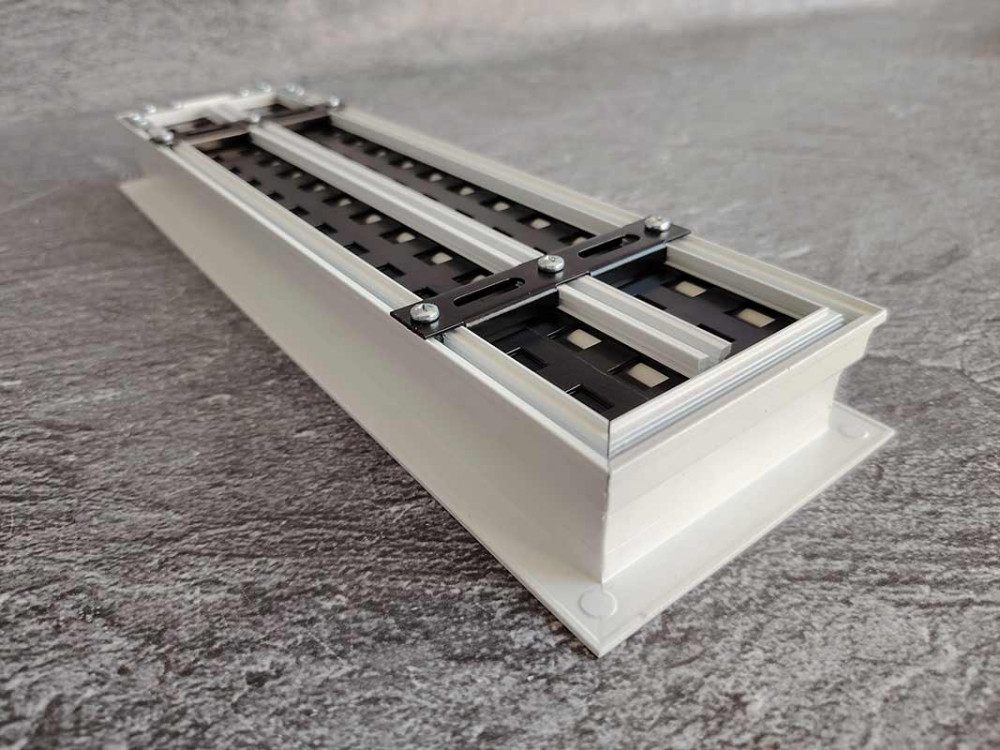

- Клапан расхода воздуха для точной регулировки подачи.

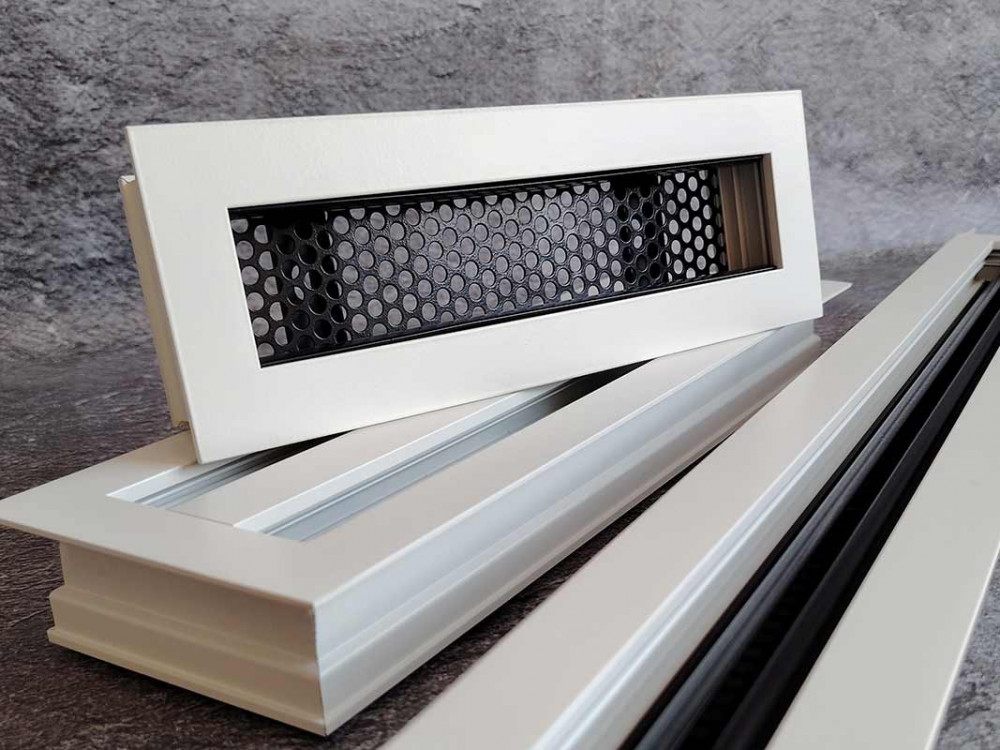

- Выравниватель потока для равномерного распределения воздушных масс.
- Направляющие задают направление струи.
Конструктивные особенности / модификация
- от 1 до 6 щелей
- ширина щели 20–70 мм
- длина 200–3000 мм с любым шагом
- монтаж в готовый проём, на финишную отделку

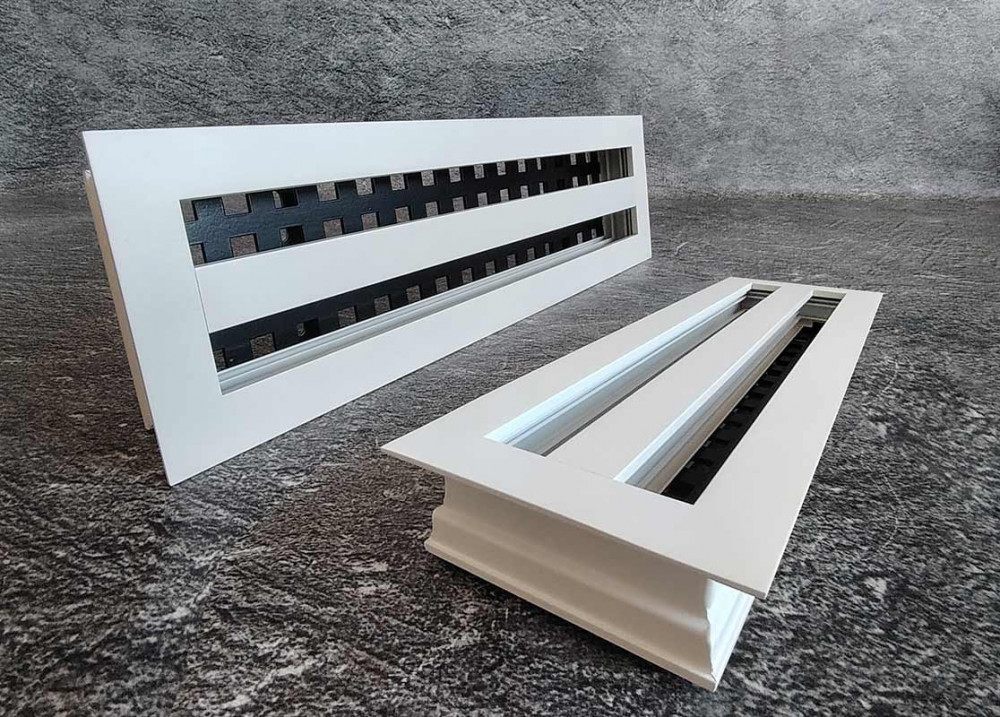

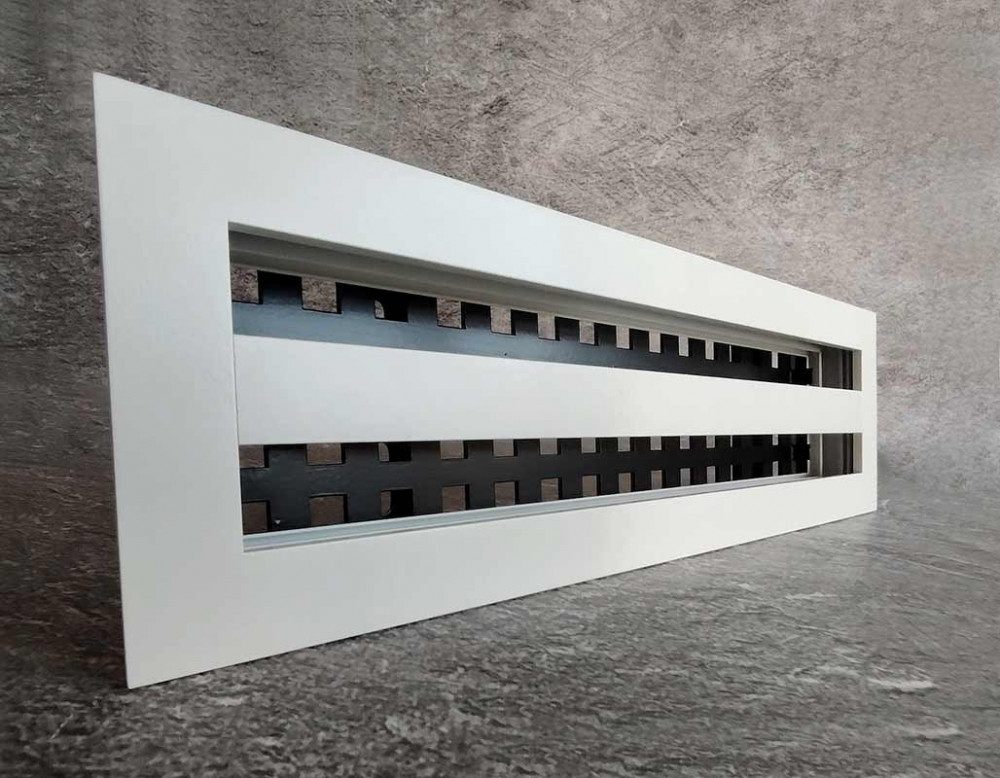

- вид центральных панелей: Т-образные или С-образные вихревые
- внутреннее исполнение — с направляющими, выравнивателем потока, клапаном расхода или без них
- вытяжное исполнение — секция без панелей
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- цвет корпуса и внутренней комплектации — по шкале RAL Classic
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.

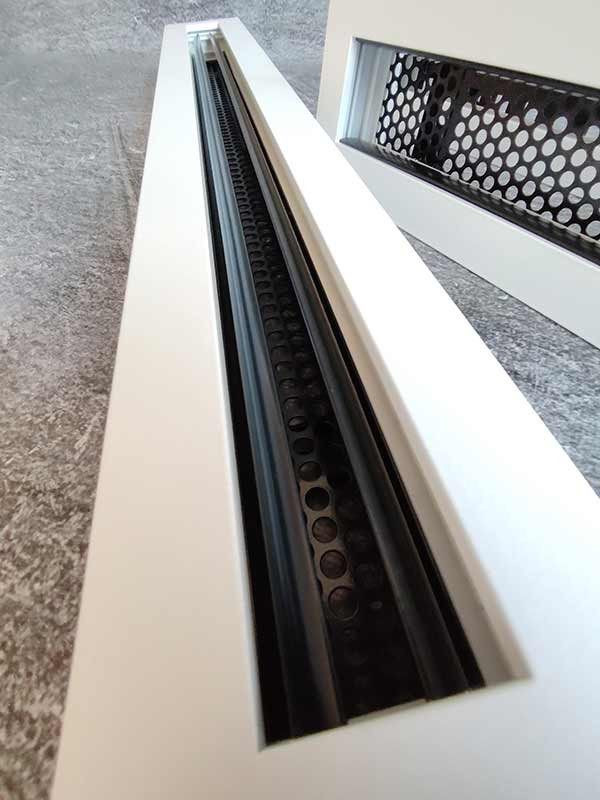

VL-V — единственная модель линейки VENTLINE, где рамка остаётся на виду и работает как деталь интерьера. За это она получает практическое преимущество: проём под диффузор не обязан быть идеальным — кромка рамки перекрывает неровности реза, поэтому модель ставят на уже отделанный потолок или стену, без переделки чистовой поверхности.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- U — угловая 90°, другой угол рассчитывается индивидуально
- U1 / U2 / U3 — угловая потолочная, стеновая внутренняя, стеновая внешняя
- при заказе угловой секции указываются два размера, например 300×300
- длина одной секции — до 3000 мм
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов, исполнения КСД и последовательность монтажа собраны в техническом описании.
