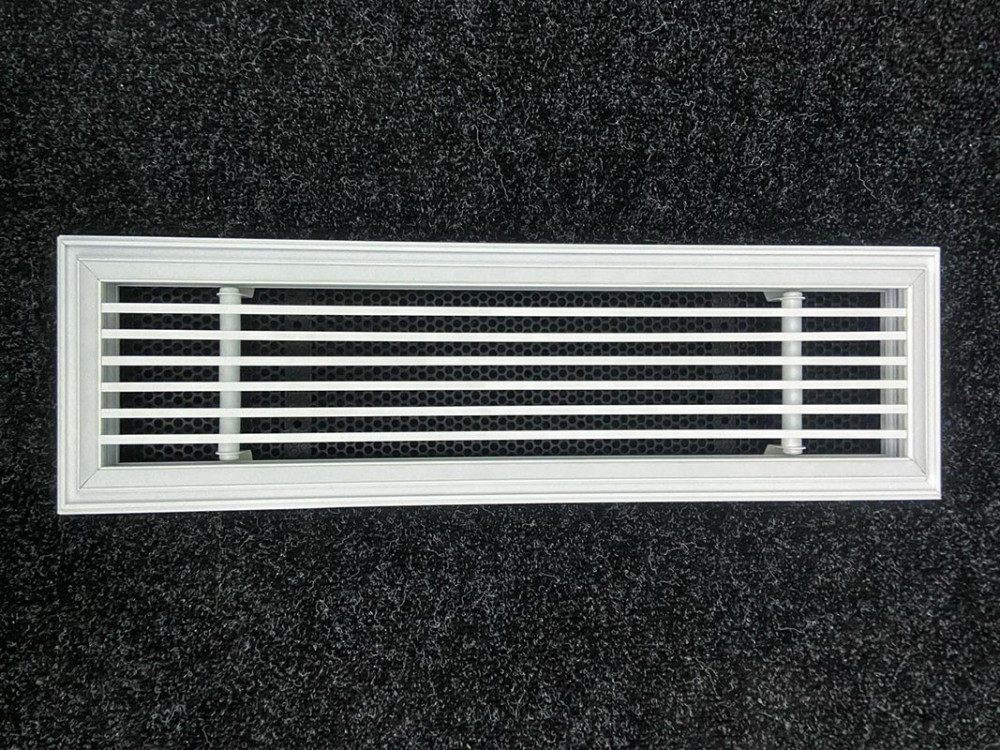

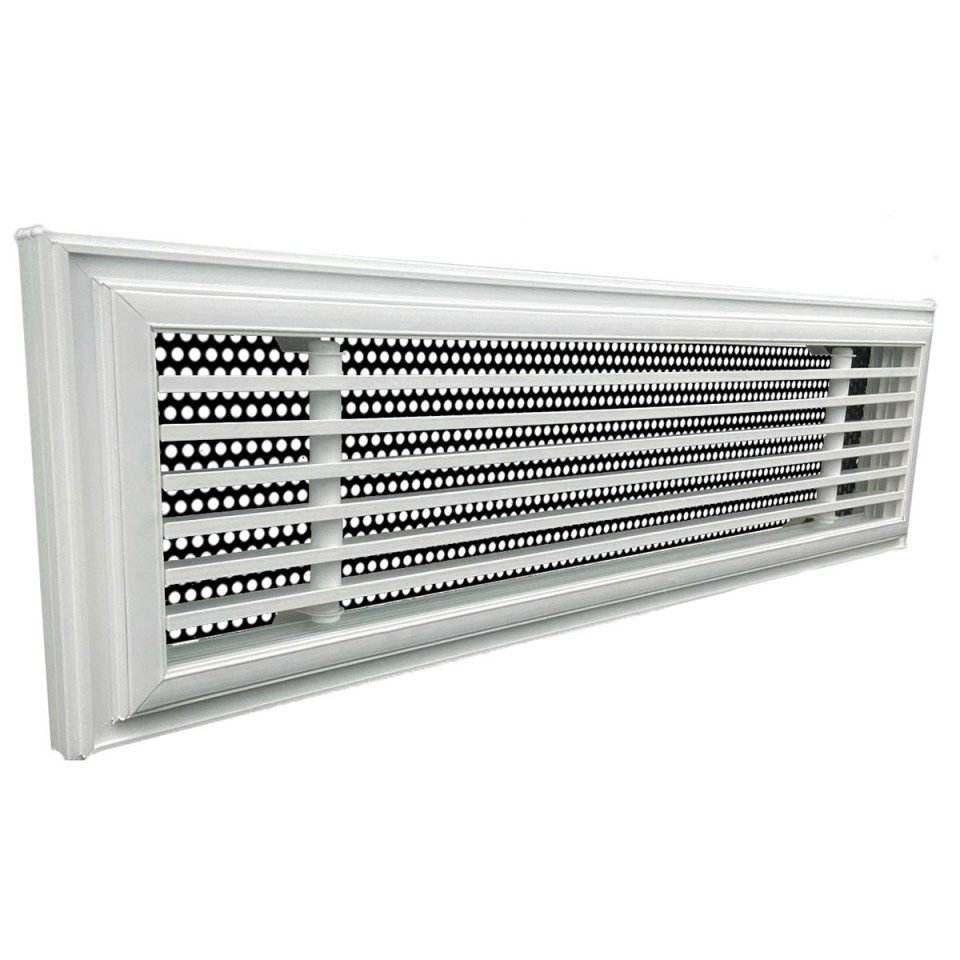

VLL-F — скрытая решётка в натяжной потолок
1 843 ₽арт. 000207 · в наличии
VLL-F — линейная версия решётки для натяжных потолков: закладная монтируется в базовый потолок до натяжения полотна, после чего полотно прорезается точно по контуру короба. Подходит для протяжённых прямых линий на большом полотне. Для длинных линий заранее согласуйте точки крепления закладной к базовому потолку или элементам каркаса с монтажниками натяжного потолка.
| Производитель | ООО «Завод ВРК» |
| Серия | VENTLINE |
| Способ монтажа | В натяжной потолок |
| Регулировка | Нерегулируемая |
| Материал | Алюминиевый профиль |
| Ламели | Y-образные, 5,5 мм, стационарные |
| Ширина щели | 10 мм |
| Размеры | 200×100 — 2000×1000 мм, шаг 1 мм |
| Крепление полотна | Паз с резиновым демпфером |
| Запотолочное пространство | От 104 мм |
| Врезка | Ø100/125/160/200 мм, 204×55 и 110×55 мм, BLAUFAST |
Нужно ли усиливать базовый потолок под закладную VLL-F?
Закладная монтируется к базовому потолку или элементам каркаса — для протяжённых линий стоит заранее согласовать точки крепления с монтажниками натяжного потолка.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
VENTLINE
Линейная решётка для натяжного потолка — паз с резиновым демпфером под полотно
- Паз с резиновым уплотнителем (демпфером) — полотно заводится в раму без гарпунного багета по краю проёма.
- Минимальное запотолочное пространство 104 мм — меньше, чем у версий под ГКЛ и шпаклёвку.
- Узкие ламели шириной 5,5 мм образуют ровные щели по 10 мм.
- Любой размер с шагом 1 мм — решётка изготавливается под фактический проём, до 2000×1000 мм.
- Модульная сборка в непрерывную линию из составных секций.
Конструктивные особенности / модификация

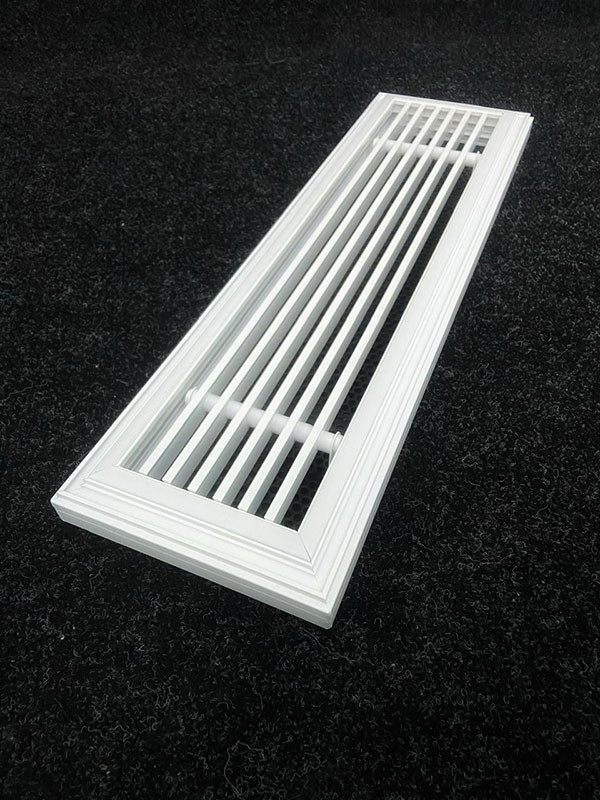

- Y-образные ламели шириной 5,5 мм, щели 10 мм
- стационарные ламели (со съёмными — модель VLLS-F)
- размеры с шагом 1 мм: от 200×100 до 2000×1000 мм
- рама с пазом и резиновым демпфером под натяжное полотно
- минимальное запотолочное пространство 104 мм
- дополнительная комплектация выравнивателем воздуха
- присоединение к воздуховодам 100, 125, 160, 200 мм, 204×55 и 110×55 мм, а также BLAUFAST
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- цвет гарпуна — белый или чёрный
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.

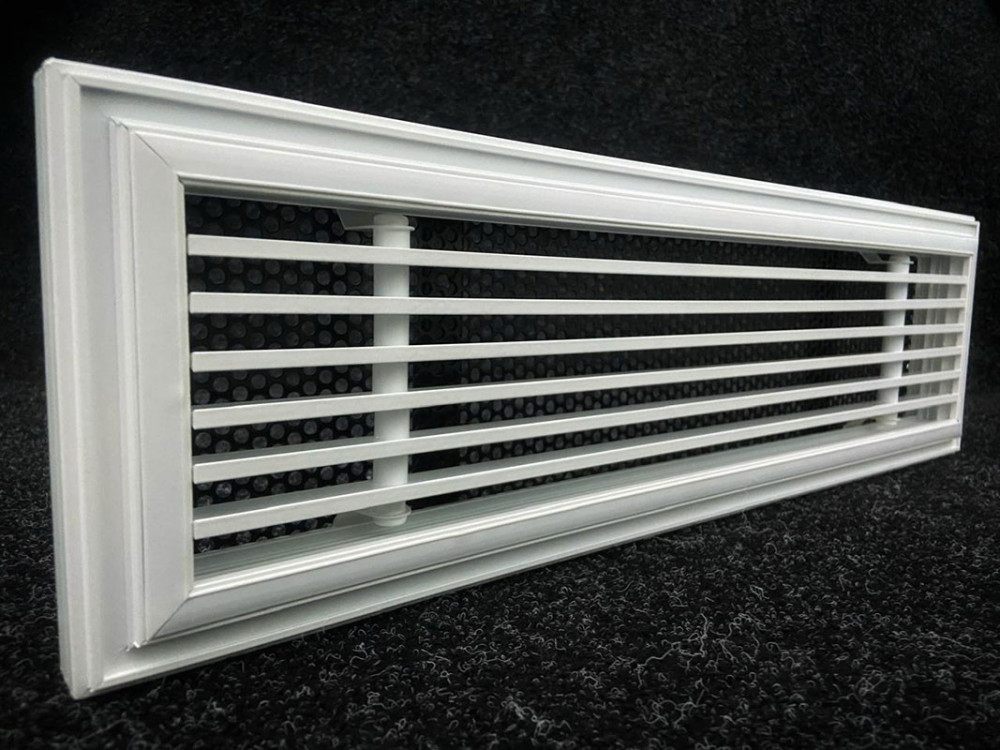

VLL-F ставится в натяжной потолок: в раме предусмотрен паз с резиновым демпфером, куда заводится полотно, поэтому по контуру решётки не появляется ни отдельного багета, ни видимого крепежа. Положение рамы фиксируется до раскроя полотна — перенести её после натяжения нельзя.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- E1 — концевая секция с фланцем
- M — промежуточная секция
- P — внутреннее исполнение с выравнивателем потока воздуха

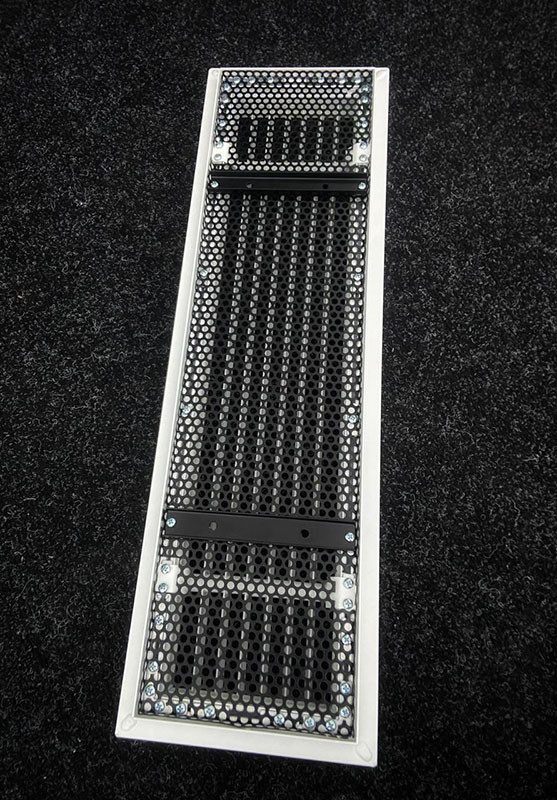

- F — с фильтром (степень очистки указывается дополнительно)
- определяющие размеры — ширина и высота строительного проёма
- белый RAL 9016М — стандартное покрытие корпуса
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов и последовательность монтажа собраны в техническом описании.
