VENTLINE · Скрытого монтажа
VLL-S — линейная решётка скрытого монтажа под шпаклёвку
1 949 ₽арт. 000206 · в наличии

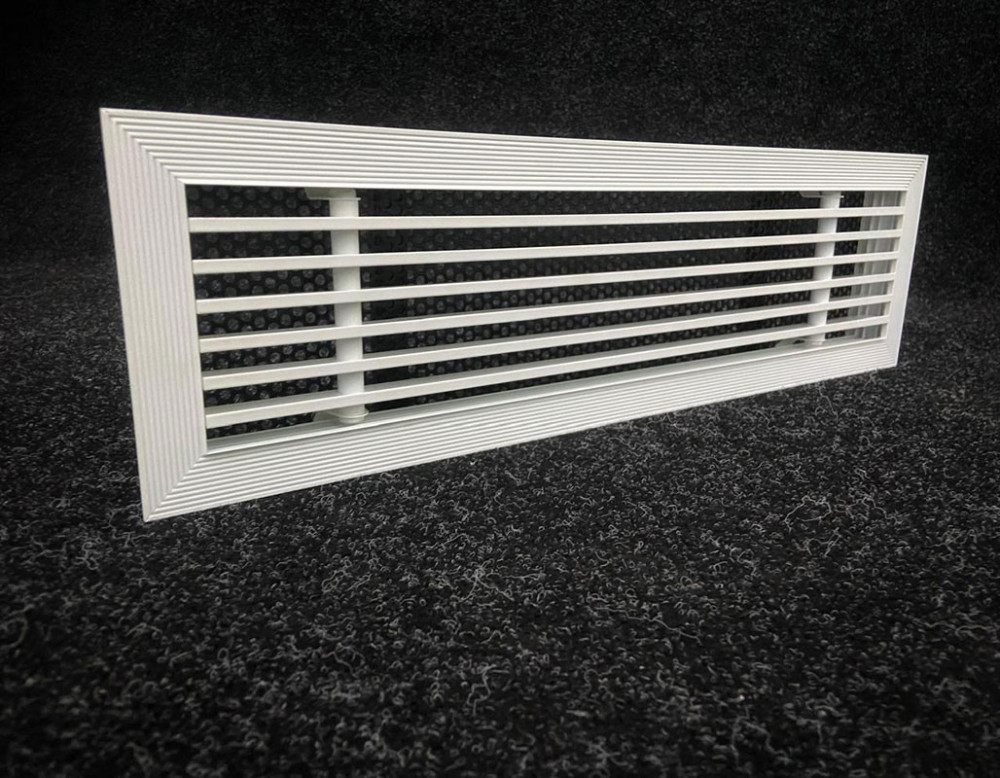

VLL-S — линейная (удлинённая) версия скрытой решётки VENTLINE под монолитный потолок и шпаклёвку. Без регулировки, что упрощает монтаж на длинных прогонах, где важна визуальная непрерывность линии. При проектировании протяжённых линий заранее согласуйте раскладку стыков секций с генподрядчиком — это влияет на итоговый визуальный результат щели.
| Производитель | ООО «Завод ВРК» |
| Серия | VENTLINE |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Нерегулируемая |
| Материал | Алюминиевый профиль |
| Ламели | Y-образные, 5,5 мм, стационарные |
| Ширина щели | 10 мм |
| Размеры | 200×75 — 2000×1000 мм, шаг 1 мм |
| Полка под шпаклёвку | 2,3 мм |
| Запотолочное пространство | От 110 мм |
| Врезка | Ø100/125/160/200 мм, 204×55 и 110×55 мм, BLAUFAST |
Можно ли стыковать несколько секций VLL-S в одну длинную линию?
Да, профиль рассчитан на протяжённые участки — длина подбирается под проект, стыки согласовываются на этапе заказа.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
VENTLINE

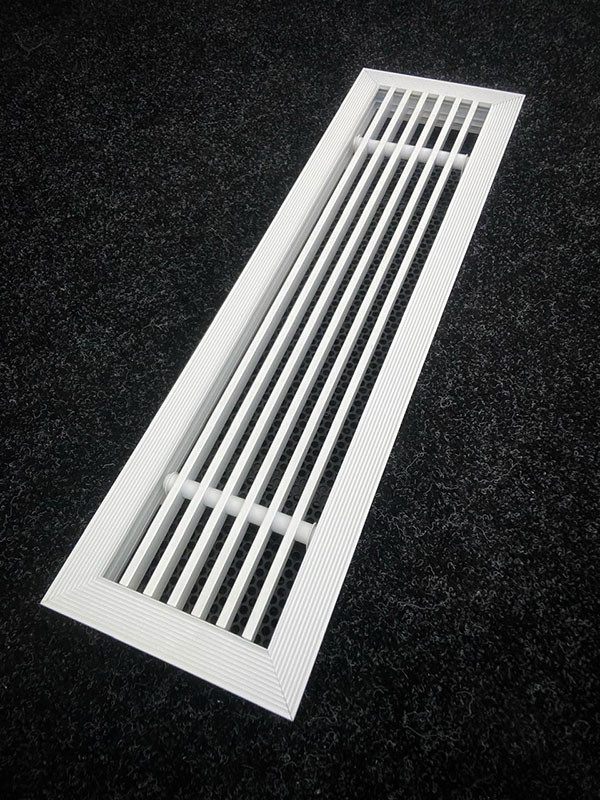

Линейная решётка со стационарными ламелями — рамка заделывается шпаклёвкой заподлицо
- Узкие ламели шириной 5,5 мм образуют ровные щели по 10 мм — линия читается как техничный, но спокойный рисунок.

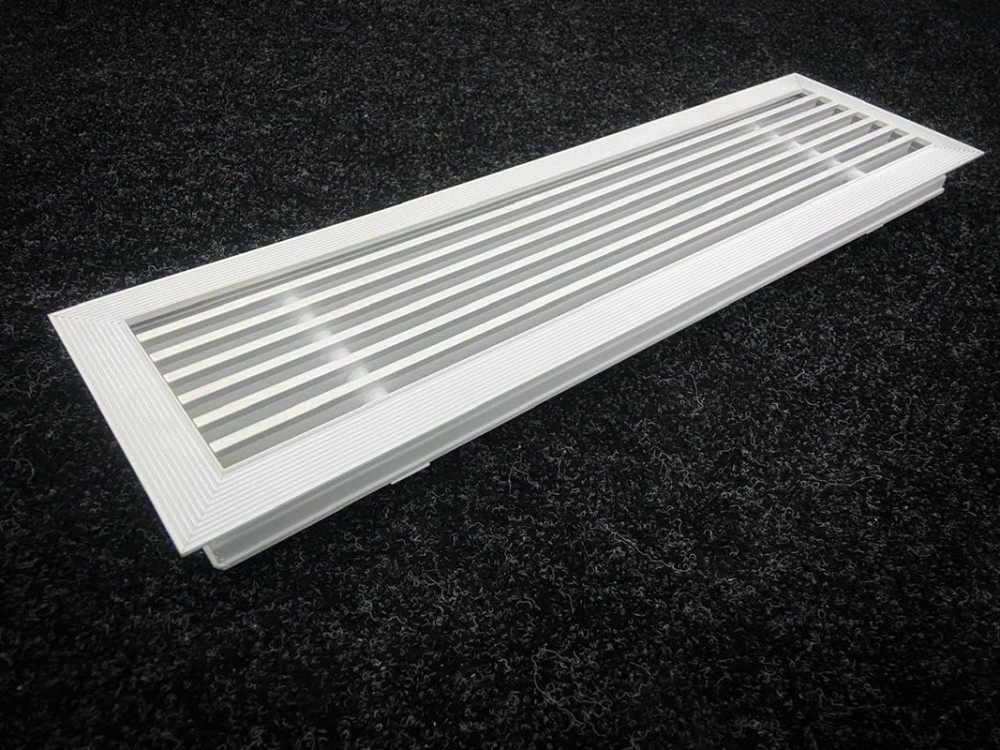

- Полка под шпаклёвку 2,3 мм и углубления на фланце со специальной формой паза — шпаклёвка держится и не отслаивается по кромке.
- Любой размер с шагом 1 мм — решётка изготавливается под фактический проём, а не подбирается из ряда типоразмеров.
- Присоединение к воздуховодам всех ходовых сечений, включая систему BLAUFAST.

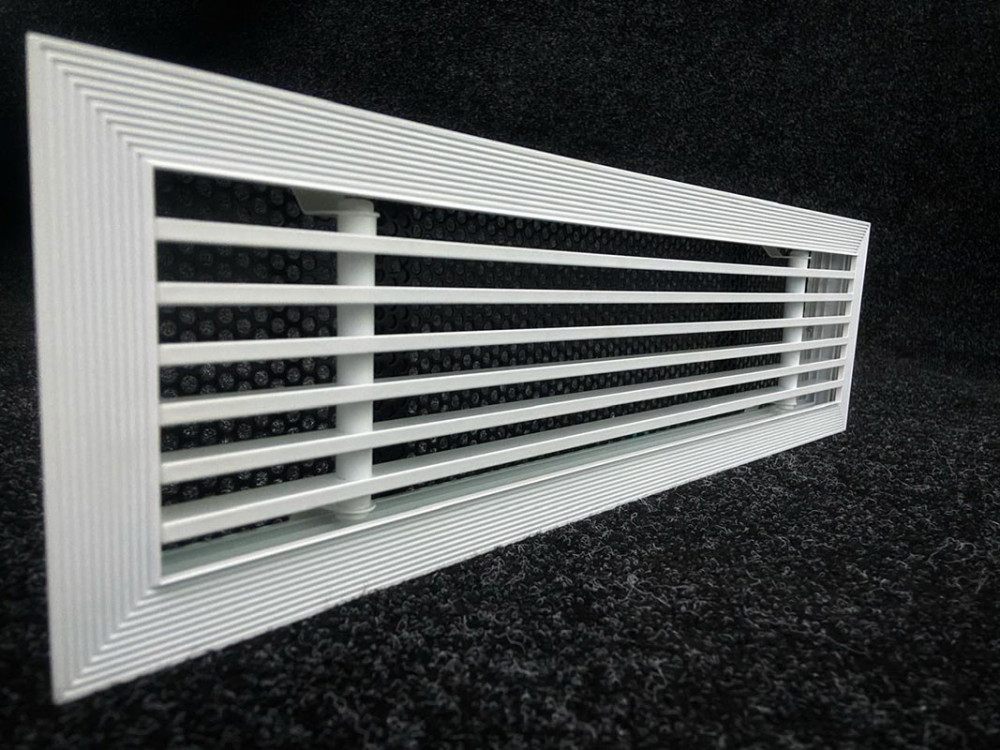

- Модульная сборка в непрерывную линию из составных секций, в том числе угловых.
Конструктивные особенности / модификация

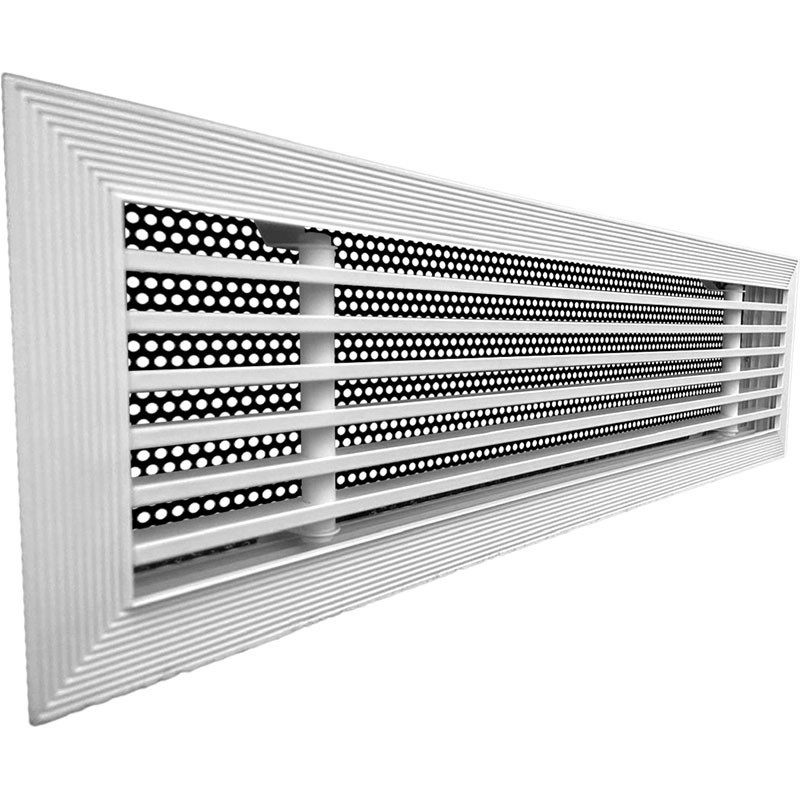

- Y-образные ламели шириной 5,5 мм, щели 10 мм
- стационарные ламели (со съёмным полотном — модель VLLS-S)
- размеры с шагом 1 мм: от 200×75 до 2000×1000 мм для цельной решётки
- полка под шпаклёвку 2,3 мм
- минимальное запотолочное пространство 110 мм

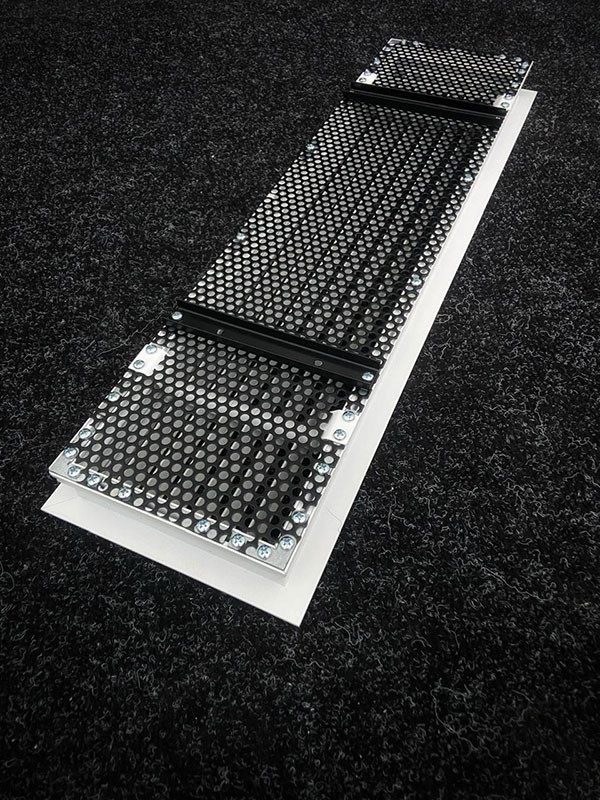

- дополнительная комплектация выравнивателем воздуха
- присоединение к воздуховодам 100, 125, 160, 200 мм, 204×55 и 110×55 мм, а также BLAUFAST
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- цвет корпуса и выравнивателя — по шкале RAL Classic
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.
VLL-S — нерегулируемая линейная решётка: направление потока задано геометрией Y-образных ламелей, подвижных элементов нет. Это упрощает эксплуатацию — настраивать нечего и сбить настройку невозможно. Ламели стационарные, поэтому доступ к коробу через решётку не предусмотрен; если он нужен, берите VLLS-S со съёмным полотном.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- P — внутреннее исполнение с выравнивателем потока воздуха
- F — с фильтром (степень очистки указывается дополнительно)
- определяющие размеры — ширина и высота строительного проёма
- белый RAL 9016М — стандартное покрытие корпуса
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов и последовательность монтажа собраны в техническом описании.
