VENTLINE · Скрытого монтажа
VLLS-G — невидимая линейная решётка со съёмным полотном
2 878 ₽арт. 000210 · в наличии
VLLS-G сочетает логику скрытого монтажа VLL-G в гипсокартонный потолок со съёмным лицевым полотном — можно снять планку и почистить короб, не трогая отделку вокруг щели. Периодичность обслуживания зависит от класса фильтрации приточной системы — этот параметр стоит уточнить у проектировщика вентиляции объекта на этапе выбора модели.
| Производитель | ООО «Завод ВРК» |
| Серия | VENTLINE |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Нерегулируемая |
| Материал | Алюминиевый профиль |
| Ламели | Y-образные, 5,5 мм, съёмное полотно |
| Ширина щели | 10 мм |
| Размеры | 200×100 — 2000×500 мм, шаг 1 мм |
| Монтажная рама | Под 1 или 2 ГКЛ 12,5 мм |
| Конструкция | Разборная, фильтр по запросу |
| Запотолочное пространство | От 127 мм |
Как часто нужно снимать полотно для обслуживания?
Периодичность зависит от запылённости помещения и класса фильтрации приточной системы — конкретный регламент обслуживания лучше уточнить у проектировщика вентиляции объекта.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
VENTLINE
Съёмное ламельное полотно и монтажная рама под ГКЛ — обслуживание без вскрытия потолка

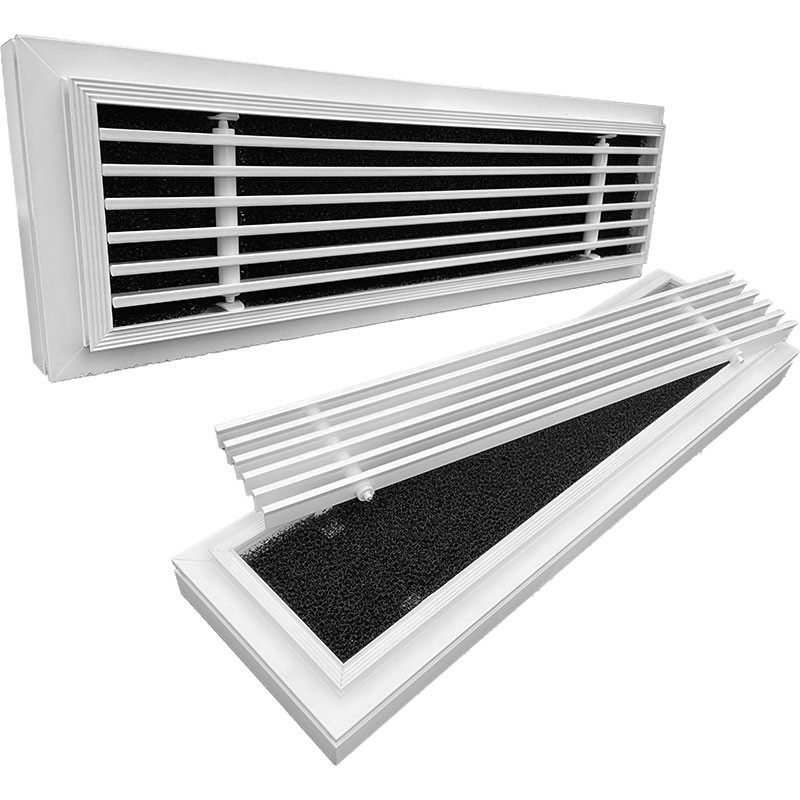

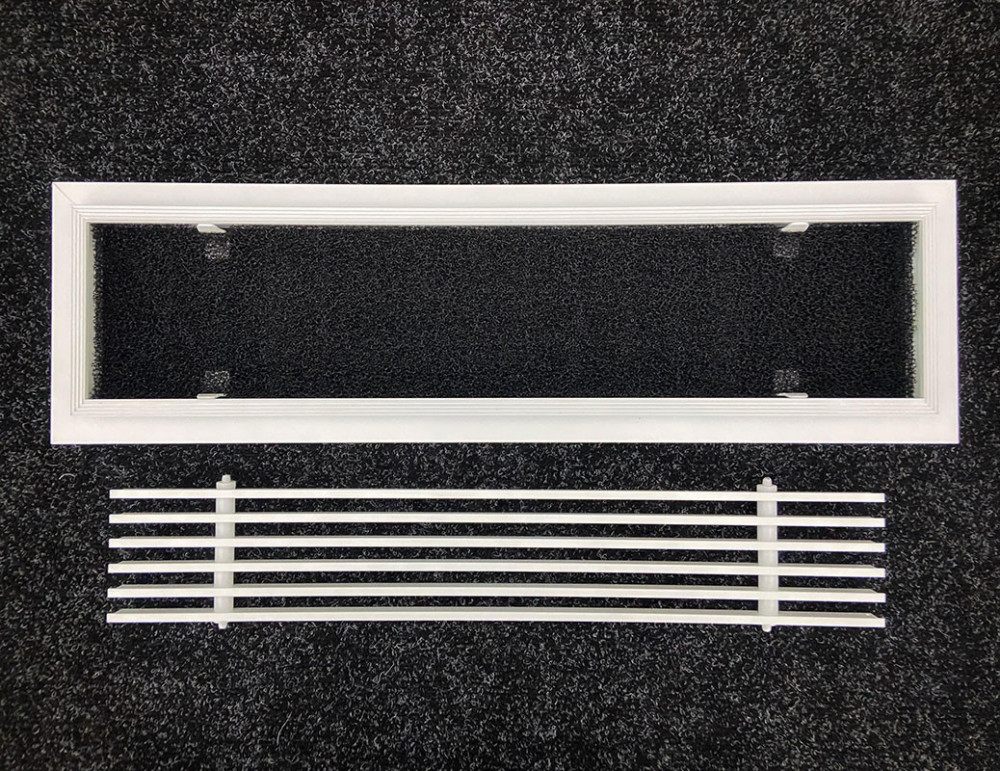

- Съёмное ламельное полотно — доступ к коробу и фильтру без демонтажа рамки и без ремонта отделки.
- Фильтр по запросу — степень очистки указывается при заказе.

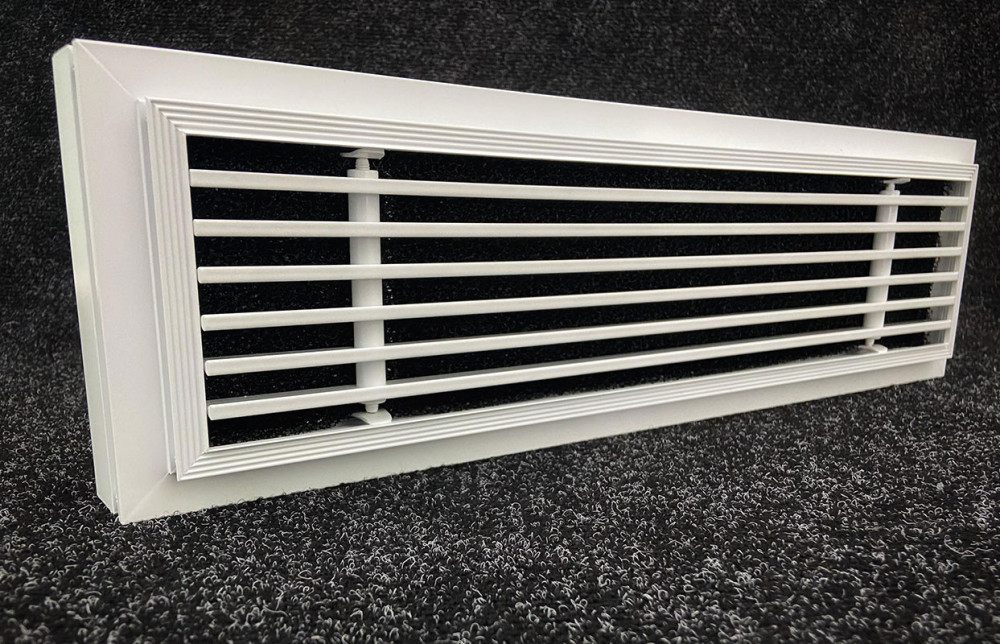

- Монтажная рама под установку 1 или 2 листов гипсокартона толщиной 12,5 мм.
- Узкие ламели шириной 5,5 мм образуют ровные щели по 10 мм.
- Любой размер с шагом 1 мм — решётка изготавливается под фактический проём.
Конструктивные особенности / модификация
- Y-образные ламели шириной 5,5 мм, щели 10 мм
- съёмное ламельное полотно, конструкция разборная
- размеры с шагом 1 мм: от 200×100 до 2000×500 мм
- монтажная рама под 1 или 2 ГКЛ 12,5 мм
- минимальное запотолочное пространство 127 мм

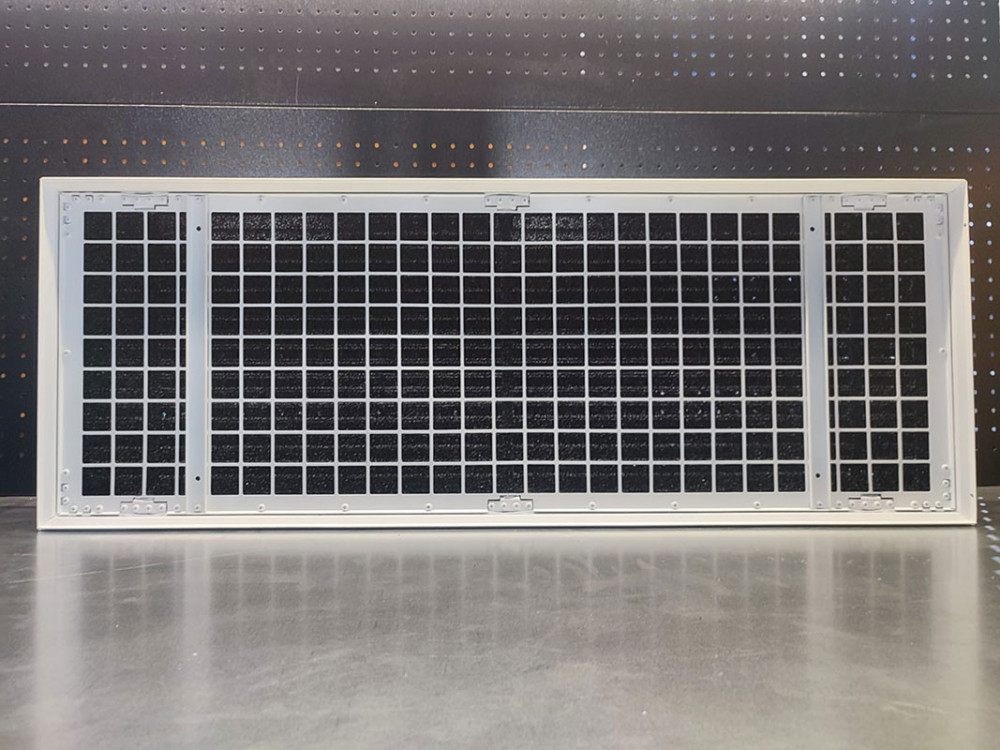

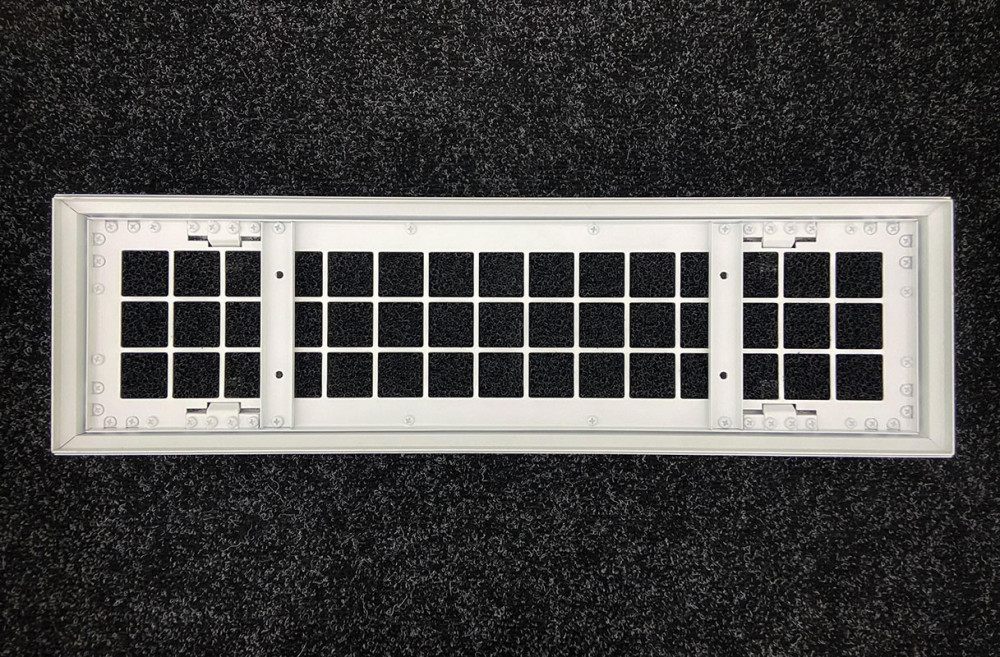

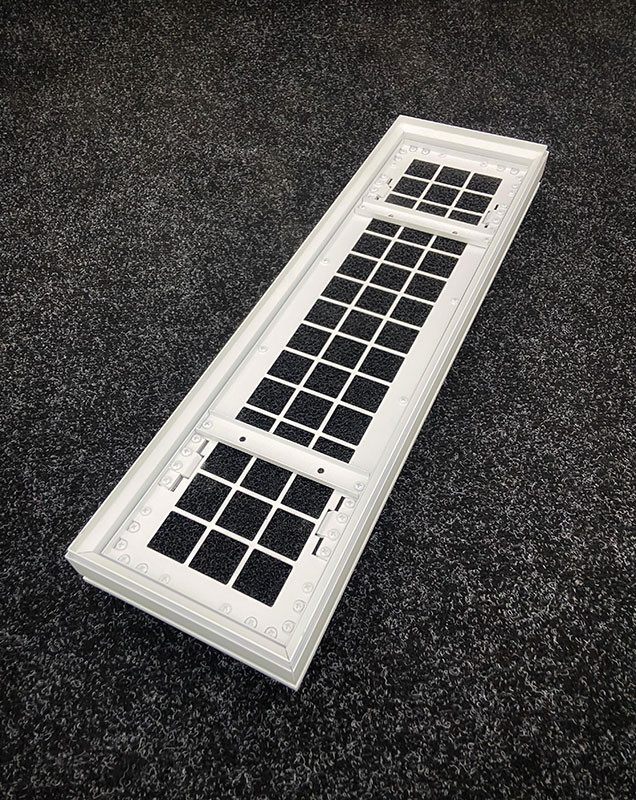

- комплектация фильтром по запросу
- дополнительная комплектация выравнивателем воздуха
- присоединение к воздуховодам 100, 125, 160, 200 мм, 204×55 и 110×55 мм, а также BLAUFAST
- модульная сборка в непрерывную линию, в том числе с угловыми секциями
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.

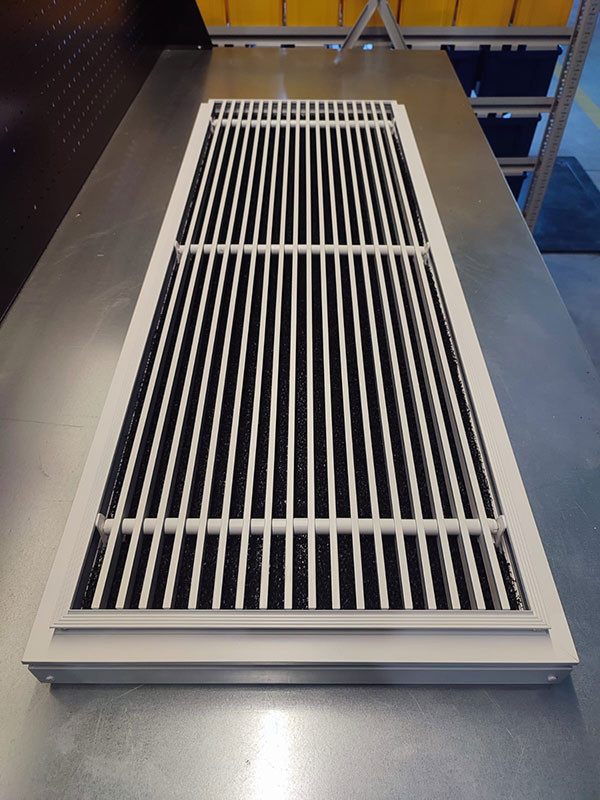

VLLS-G собирает два свойства сразу: монтажную раму под гипсокартон, как у VLL-G, и съёмное полотно, как у VLLS-S. Такое сочетание берут на вытяжные линии в потолке из ГКЛ, где нужен регулярный доступ к фильтру: полотно снимается снизу, отделка вокруг рамки остаётся нетронутой. Максимальный размер цельной решётки — 2000×500 мм.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- F — с фильтром (степень очистки указывается дополнительно)
- определяющие размеры — ширина и высота строительного проёма
- белый RAL 9016М — стандартное покрытие корпуса
- любой цвет по шкале RAL Classic — по запросу
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов и последовательность монтажа собраны в техническом описании.
