VENTLINE · Скрытого монтажа

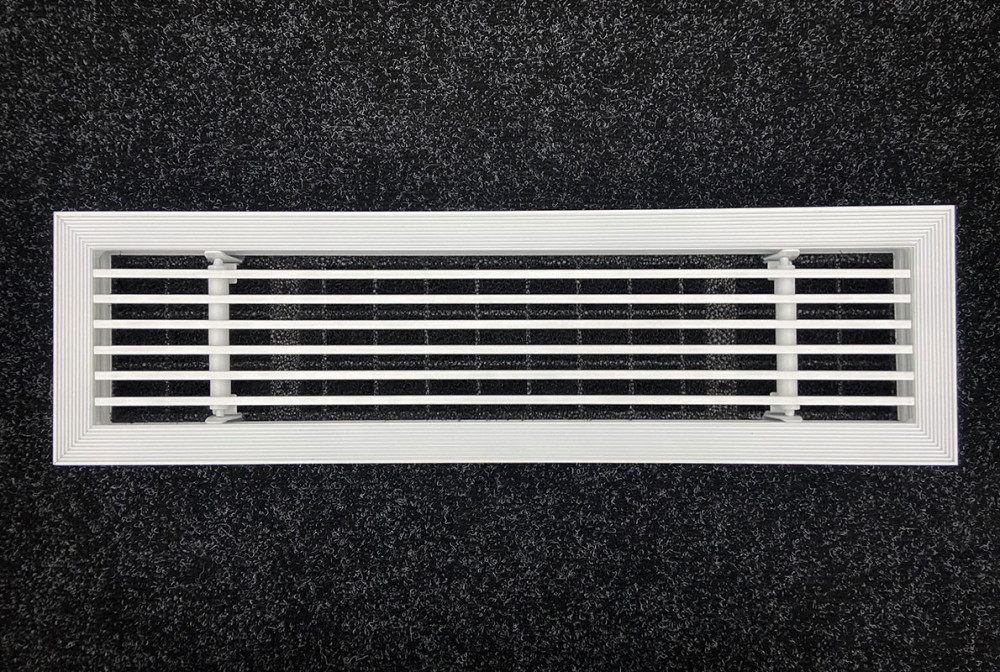

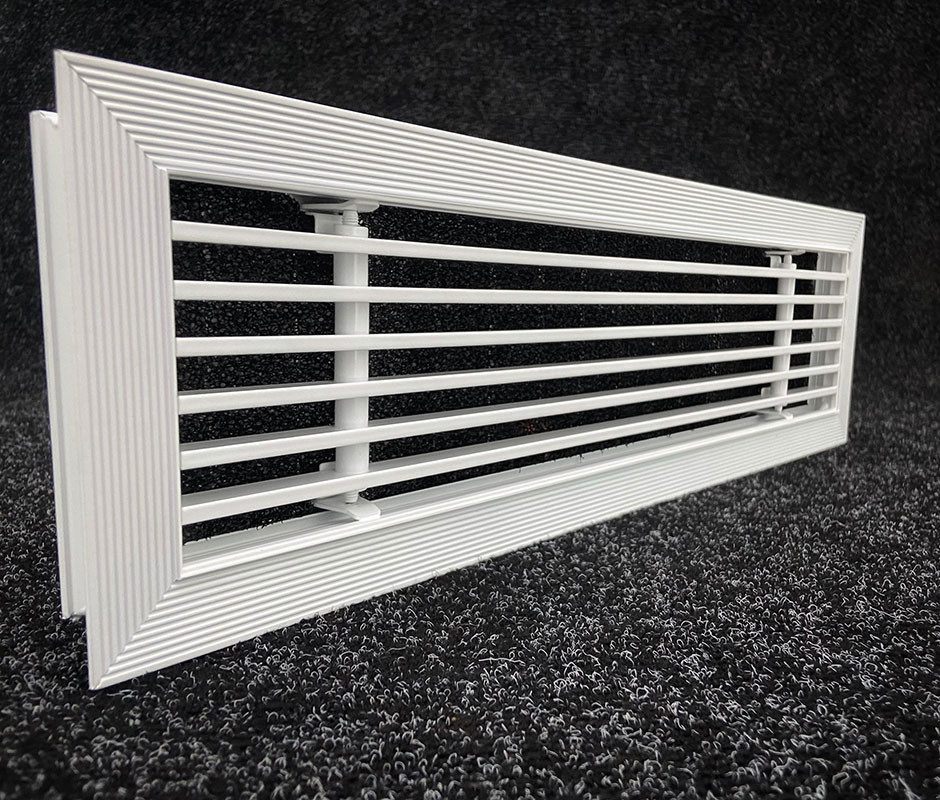

VLLS-S — линейная решётка со съёмным полотном
3 372 ₽арт. 000205 · в наличии
VLLS-S отличается от VLL-S съёмным лицевым полотном: щелевая планка вынимается для доступа к коробу и фильтру без демонтажа окружающей отделки — удобно там, где предполагается регулярное обслуживание канала. Для объектов с регламентом планового обслуживания вентиляции эту модель стоит закладывать вместо базовой VLL-S уже на этапе проекта.
| Производитель | ООО «Завод ВРК» |
| Серия | VENTLINE |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Нерегулируемая |
| Материал | Алюминиевый профиль |
| Ламели | Y-образные, 5,5 мм, съёмное полотно |
| Ширина щели | 10 мм |
| Размеры | 200×85 — 2000×500 мм, шаг 1 мм |
| Конструкция | Разборная, фильтр по запросу |
| Запотолочное пространство | От 110 мм |
| Врезка | Ø100/125/160/200 мм, 204×55 и 110×55 мм, BLAUFAST |
Зачем нужно съёмное полотно, если решётка нерегулируемая?
Съёмное полотно даёт доступ для очистки короба и канала — это вопрос обслуживания, а не настройки потока, поэтому совместимо с нерегулируемой конструкцией.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
VENTLINE

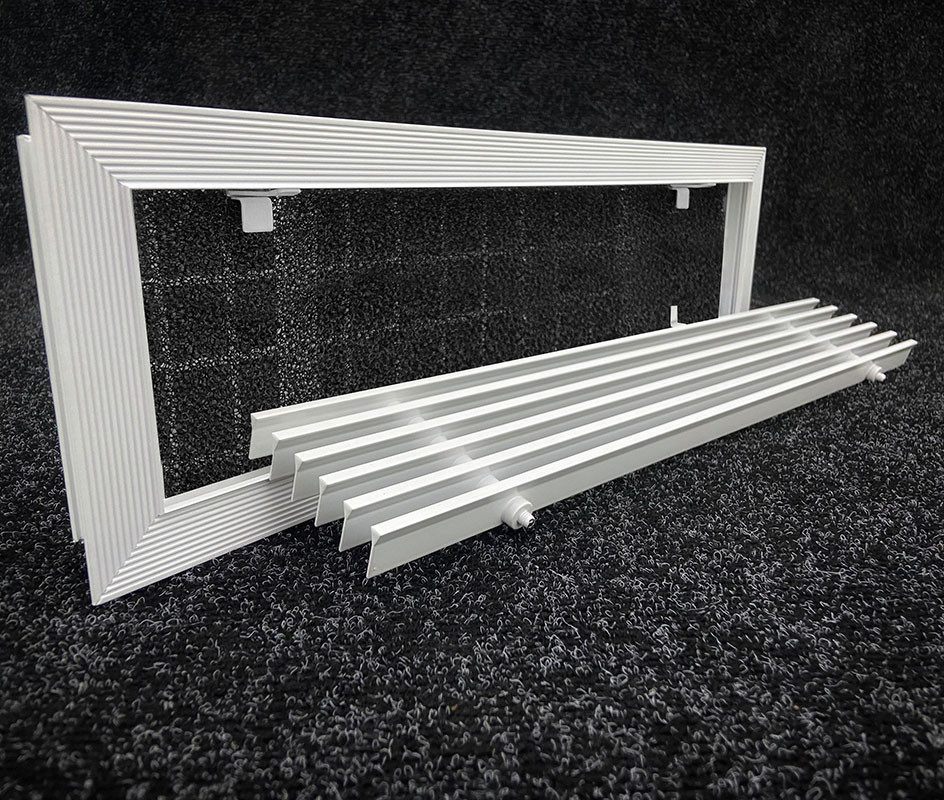

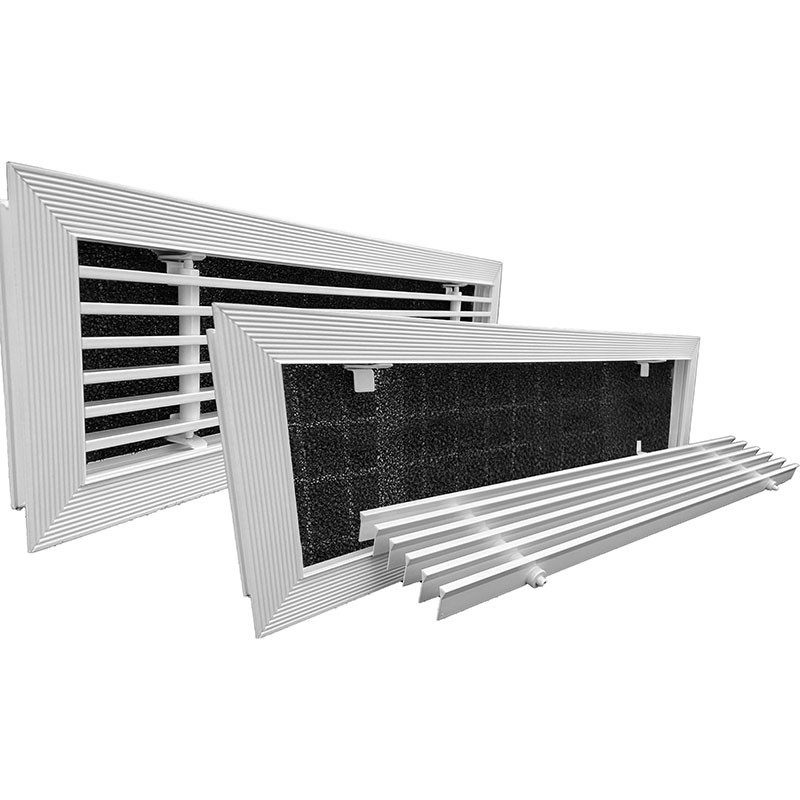

Линейная решётка со съёмным ламельным полотном — доступ к коробу без демонтажа рамки
- Съёмное ламельное полотно — короб и камеру можно обслужить, не трогая шпаклёвку и отделку вокруг рамки.

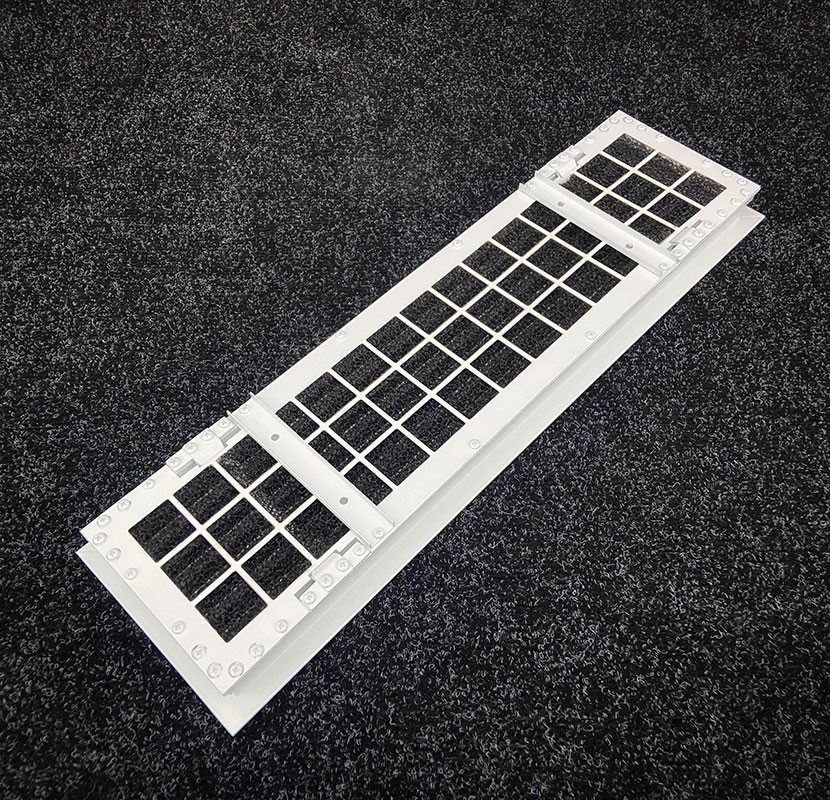

- Фильтр по запросу — решётки со съёмным полотном комплектуются фильтром, степень очистки указывается при заказе.
- Узкие ламели шириной 5,5 мм образуют ровные щели по 10 мм.
- Полка под шпаклёвку 2,3 мм и углубления на фланце — шпаклёвка держится и не отслаивается по кромке.
- Любой размер с шагом 1 мм — решётка изготавливается под фактический проём.
Конструктивные особенности / модификация
- Y-образные ламели шириной 5,5 мм, щели 10 мм
- съёмное ламельное полотно, конструкция разборная
- размеры с шагом 1 мм: от 200×85 до 2000×500 мм
- полка под шпаклёвку 2,3 мм
- минимальное запотолочное пространство 110 мм
- комплектация фильтром по запросу
- присоединение к воздуховодам 100, 125, 160, 200 мм, 204×55 и 110×55 мм, а также BLAUFAST
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- модульная сборка в непрерывную линию, в том числе с угловыми секциями
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.
VLLS-S отличается от VLL-S одним, но важным для эксплуатации решением: ламельное полотно снимается. За ним остаётся доступ к коробу и к фильтру, если он предусмотрен, поэтому модель берут на вытяжку и на участки, где обслуживание планируется регулярно. Плата за это — меньший максимальный размер цельной решётки: 2000×500 мм против 2000×1000 у VLL-S.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- F — с фильтром (степень очистки указывается дополнительно)
- выравниватель потока P предусмотрен только для VLL-S со стационарными ламелями
- определяющие размеры — ширина и высота строительного проёма
- белый RAL 9016М — стандартное покрытие корпуса
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов и последовательность монтажа собраны в техническом описании.
