АДЛ · С видимой рамкой
АДЛ-З — щелевой диффузор с направляющими
868 ₽арт. 002011 · в наличии

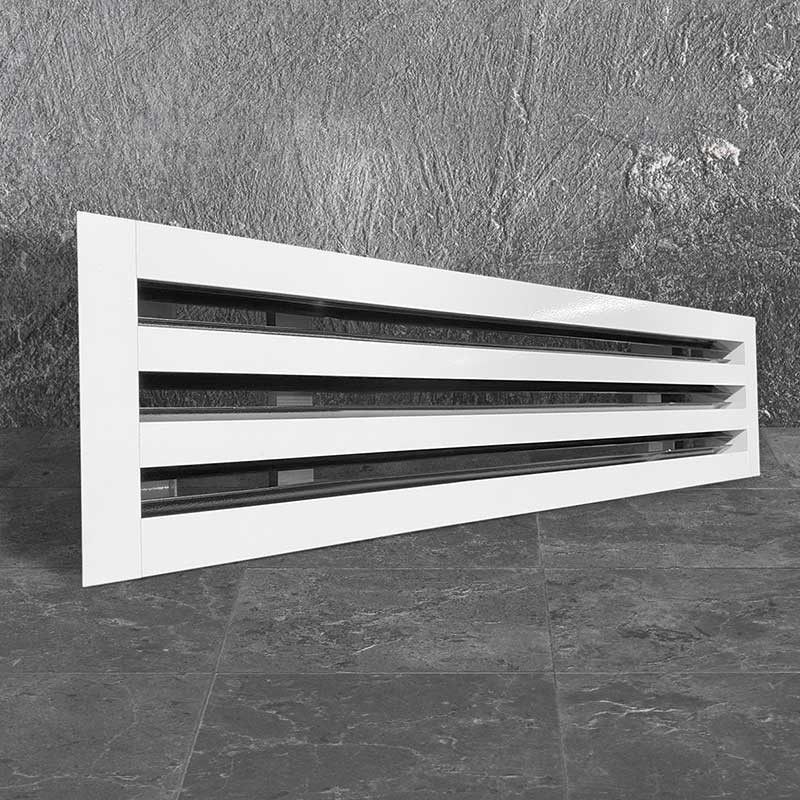

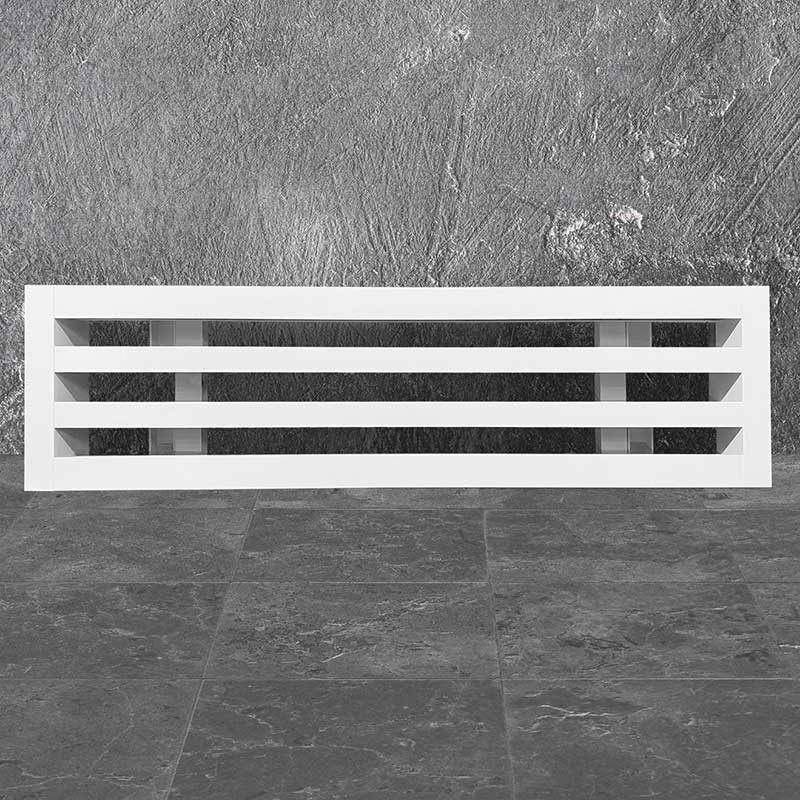

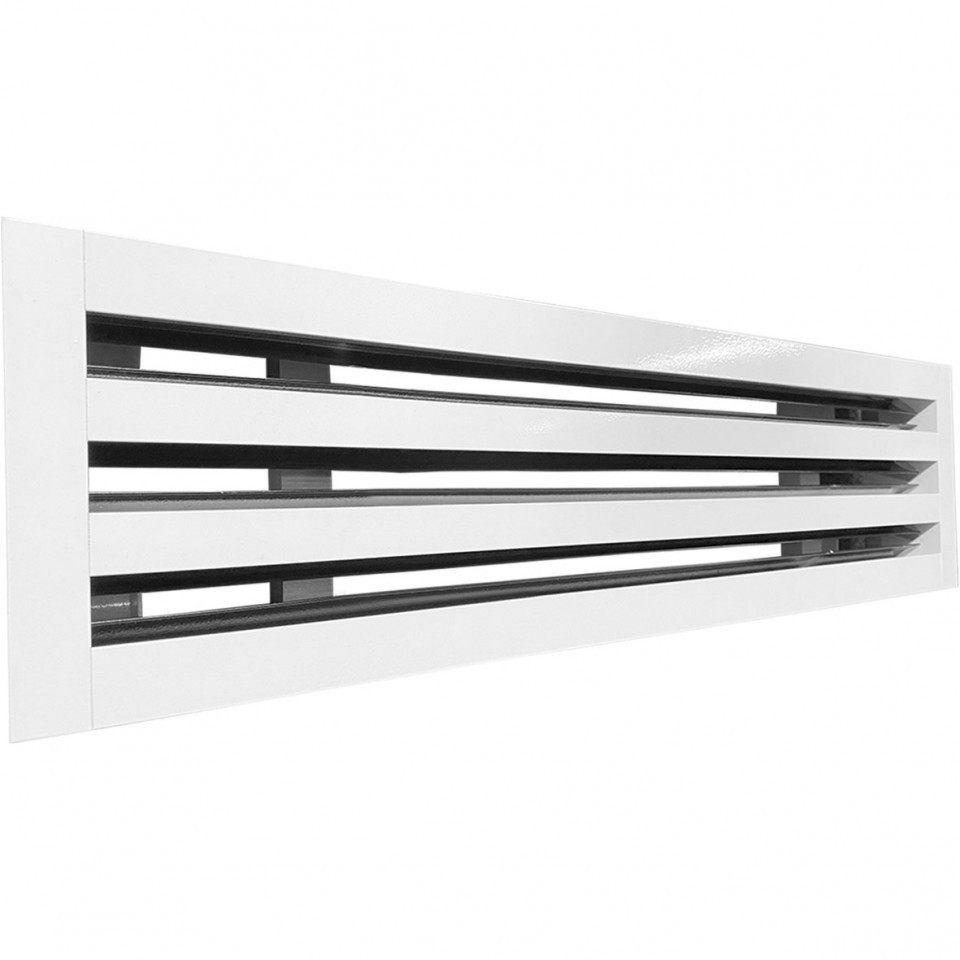

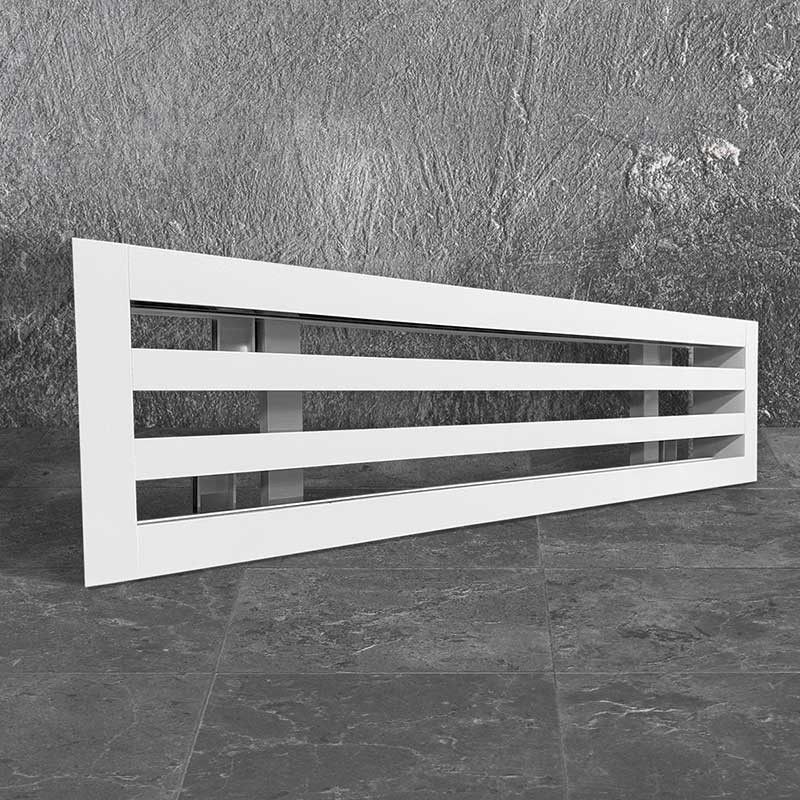

АДЛ-З — исполнение линейки АДЛ с двумя направляющими в щели: ими задаётся, куда пойдёт струя, что удобно и на притоке, и на вытяжке. Клапана расхода в этой версии нет — объём воздуха на точке задаётся балансировкой системы. Если расход нужно подстраивать на самой решётке, смотрите АДЛ-К или АДЛ-КЗ.
| Производитель | ООО «Завод ВРК» |
| Серия | АДЛ |
| Способ монтажа | С видимой рамкой |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Исполнение | 2 направляющие, без клапана расхода |
| Количество щелей | 1–10 |
| Размеры | 150×50 — 3000×240 мм, шаг 1 мм |
| Сплав | АД31, ГОСТ 22233-2001 |
| Цвет | Корпус RAL 9016, внутри RAL 9005 |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
Можно ли на АДЛ-З отрегулировать расход воздуха?
Нет — направляющие задают только направление струи. Для регулировки объёма подачи нужен клапан расхода: он есть у АДЛ-К и АДЛ-КЗ.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
АДЛ
Исполнение с двумя направляющими — направление струи задаётся, расход не регулируется

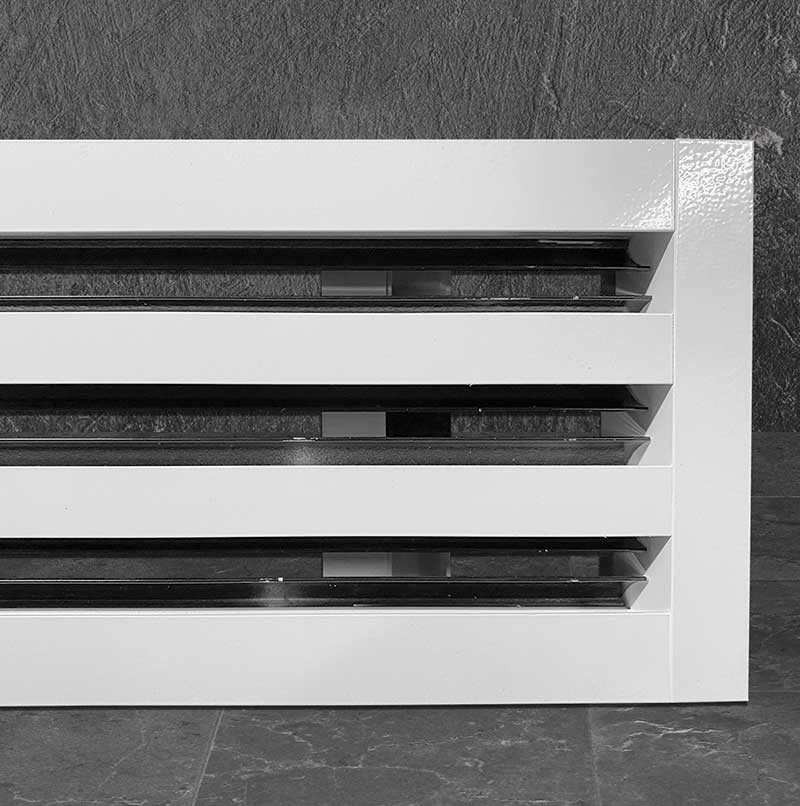

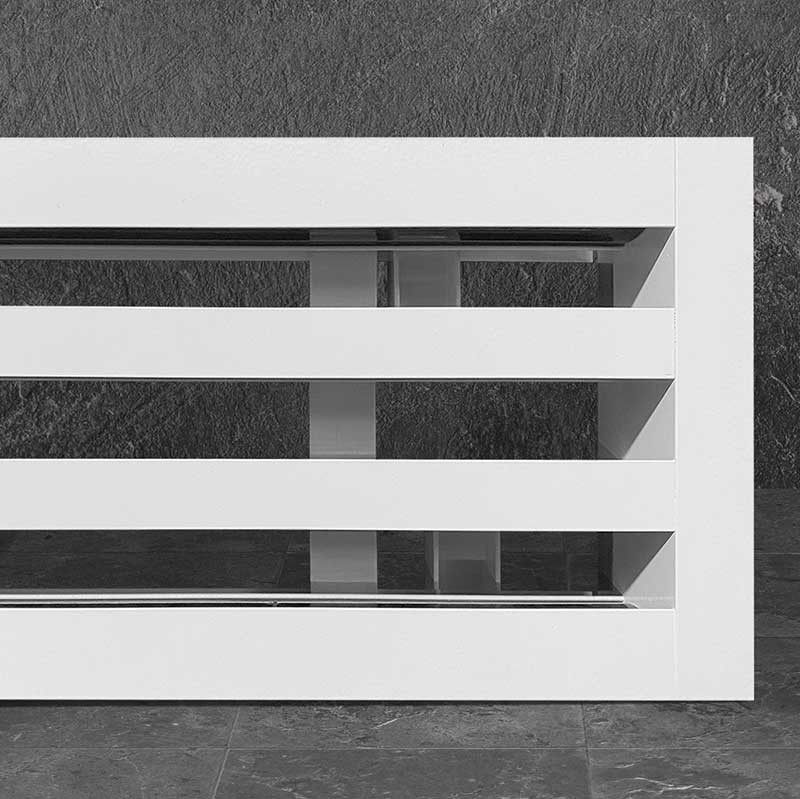

- Две направляющие потока в щели — струю можно развернуть в нужную сторону при монтаже.
- Без клапана расхода — конструкция проще и дешевле, чем у АДЛ-К и АДЛ-КЗ.
- Приток и вытяжка — одна модель закрывает оба сценария на объекте.
- Размеры от 150×50 до 3000×240 мм — под фактический строительный проём.
Конструктивные особенности / модификация
- 2 направляющие потока, без клапана расхода воздуха
- количество щелей — от 1 до 10
- минимальные габариты 150×50 мм
- максимальные габариты 3000×240 мм
- материал — экструдированный алюминий АД31 (ГОСТ 22233-2001)
- корпус — белый RAL 9016, внутренние элементы — чёрный RAL 9005
- индивидуальная окраска в любой цвет по шкале RAL
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.
АДЛ-З отличается от базовой АДЛ двумя направляющими в щели: они задают, куда пойдёт струя. Клапана расхода здесь нет — если нужно ещё и регулировать объём воздуха на точке, берут АДЛ-К (клапан без направляющих) или АДЛ-КЗ (направляющие плюс клапан).
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов, исполнения камер и схемы монтажа собраны в техническом описании линейки.
