PracticalLine · Скрытого монтажа
PL50M — щелевой диффузор с регулируемыми втулками
2 241 ₽арт. 000024 · в наличии

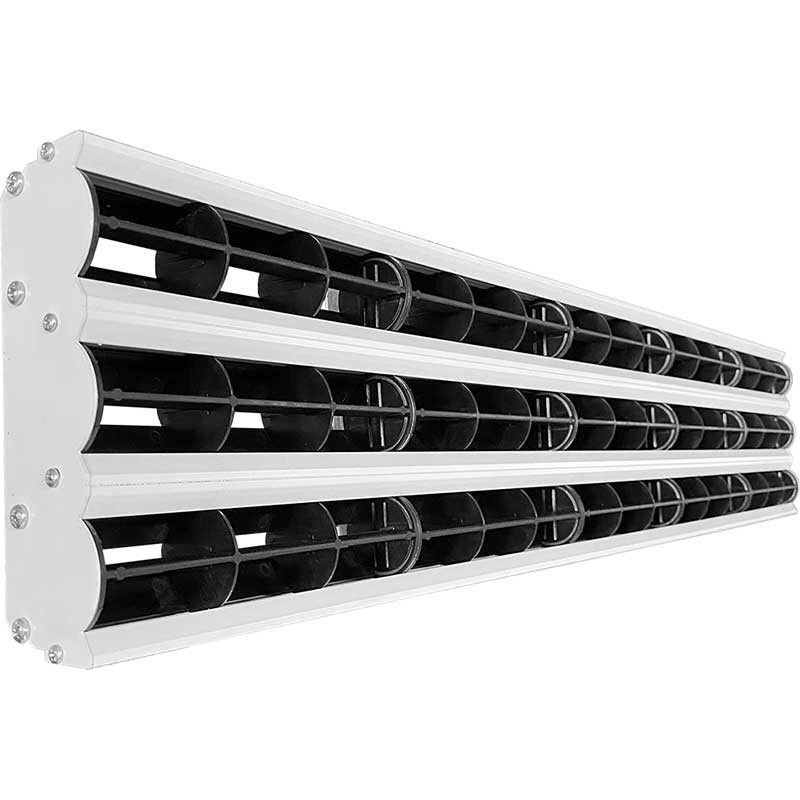

PL50M — диффузор серии PracticalLine с регулируемыми втулками: каждая втулка поворачивается вручную, поэтому направление струи задаётся уже на объекте — горизонтально в двух направлениях, наклонно, вертикально или односторонне. Профиль модифицирован так, что один и тот же диффузор выпускается и с видимой рамкой (исполнение V), и без рамки под скрытый монтаж (исполнение S). Количество щелей — от 1 до 6, длина набирается модульно в непрерывную линию.
| Производитель | ООО «Завод ВРК» |
| Серия | PracticalLine |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Количество щелей | 1–6 |
| Исполнение | V — с рамкой, S — скрытое без рамки |
| Регулировка | Поворотные втулки, чёрные или белые |
| Корпус | АД31, ГОСТ 22233-2001 |
| Регулирующие элементы | АВС-пластик |
| Перепад температур | −10…+10 K |
| Цвет | RAL 9016М, под заказ — любой RAL |
Чем PL50M отличается от PL35 и PL35M?
У PL50M направление потока задают поворотные втулки, а не направляющие: их число указывается при заказе, цвет — чёрный или белый. И ещё одно отличие: профиль позволяет выпускать модель как с рамкой, так и без неё, тогда как PL35 идёт с видимой рамкой, а PL35M — только скрытым.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
3D-модель — покрутить и посмотреть
геометрия строится по таблицам каталогаТяните мышью — поворот, колесо — приблизить
Браузер не поддерживает WebGL — 3D-просмотр недоступен. Геометрию можно посмотреть в файле IFC ниже.
Код заказа этой конфигурации: —
Модель построена по габаритно-посадочным таблицам технического описания PL50M. Камера показана по минимальному монтажному пространству (W min × h1 min) — это резерв места, а не раскрой жести. Поворот втулок и крепёж не моделируются.
PracticalLine
Щелевой диффузор с регулируемыми втулками — направление струи задаётся на объекте

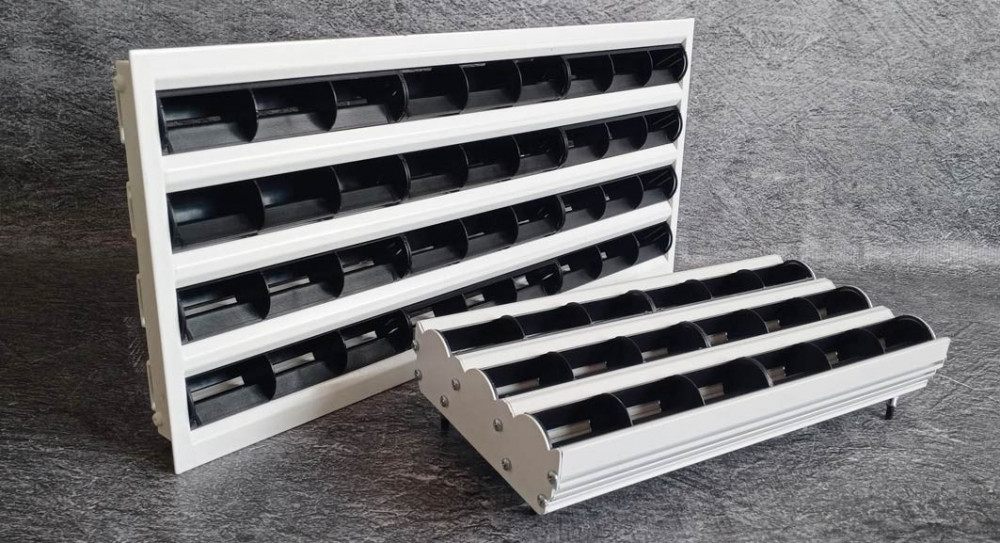

- Поворотные втулки вместо неподвижных направляющих: каждая настраивается вручную, в том числе одновременно в нескольких направлениях.
- Четыре схемы приточной струи — горизонтальная в двух направлениях, наклонная, вертикальная и односторонняя горизонтальная, вправо или влево.

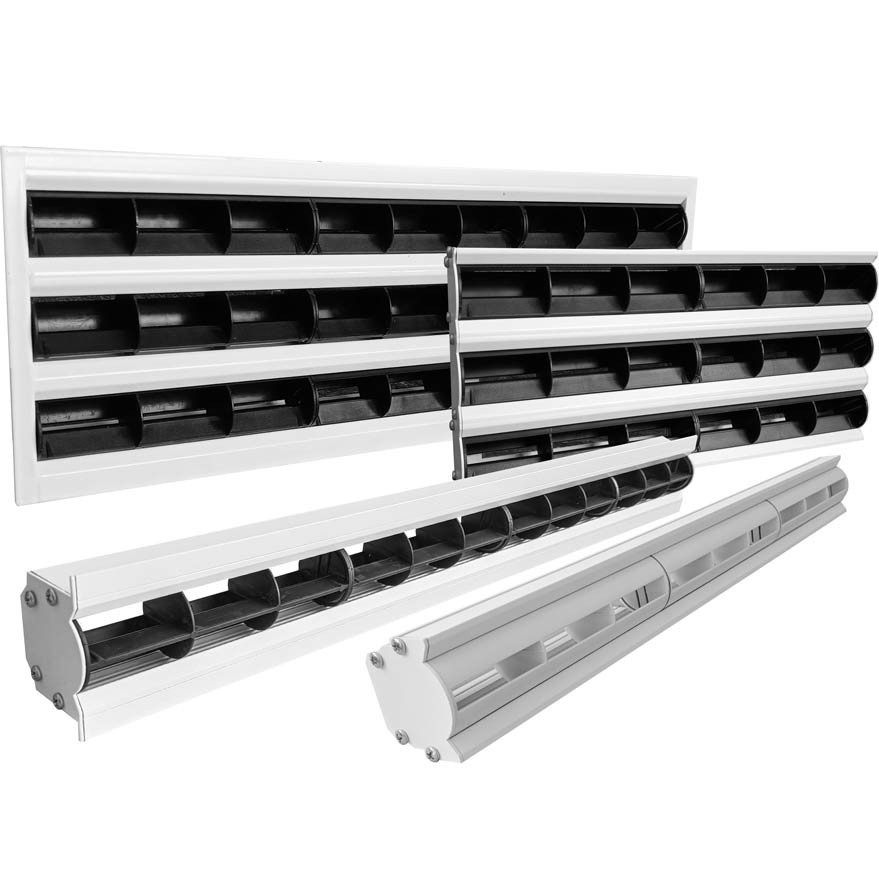

- Два внешних исполнения из одного профиля — встраиваемый с рамкой (V) или скрытого монтажа без рамки (S).

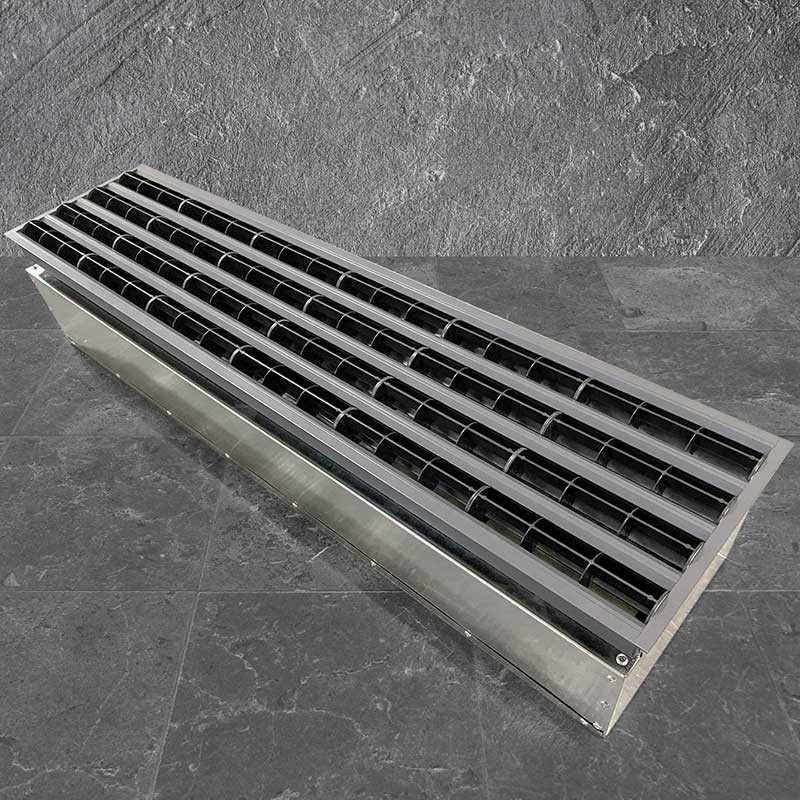

- От 1 до 6 щелей в корпусе — под расход воздуха на участок.

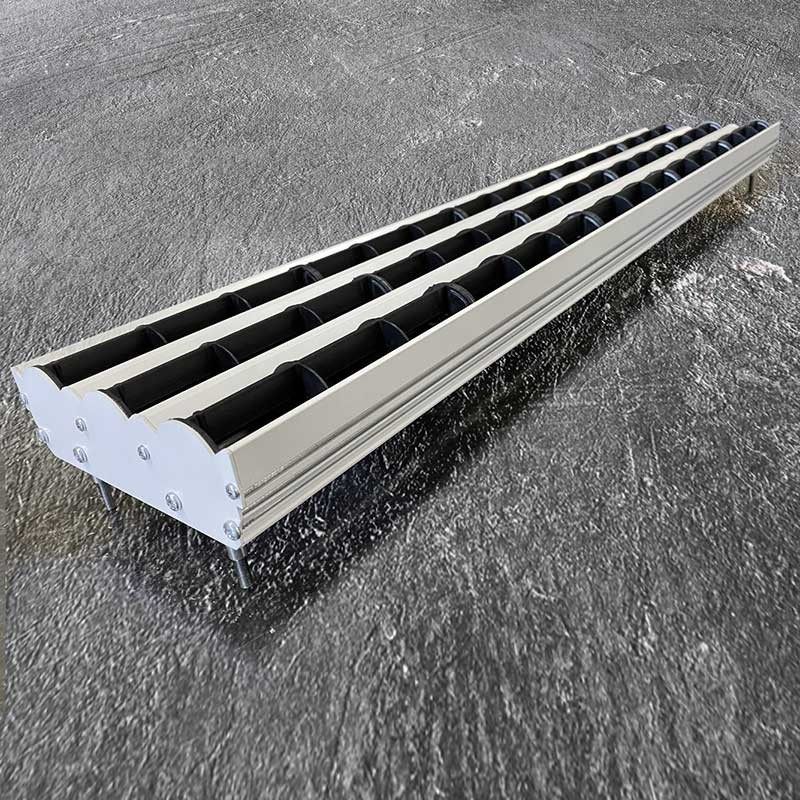

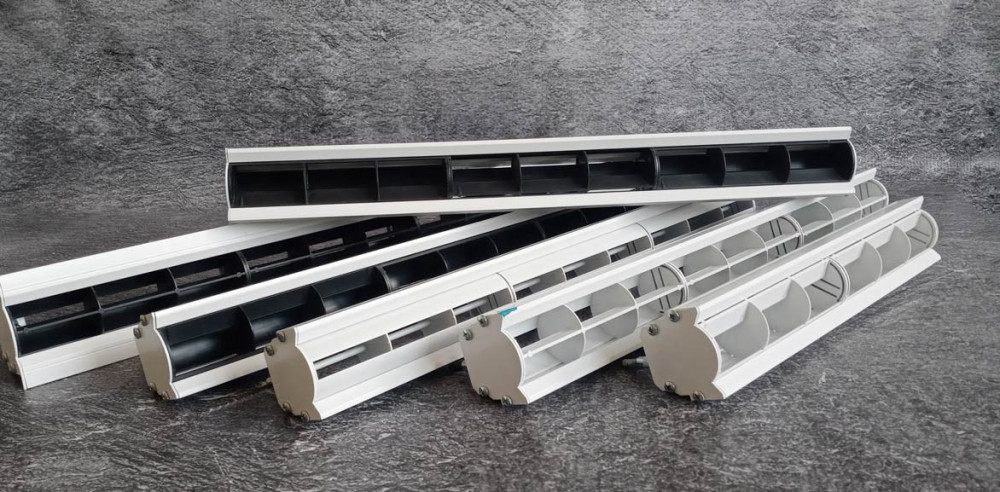

- Модульная конструкция для непрерывных линий любой длины.
Конструктивные особенности / модификация
- количество щелей — от 1 до 6
- внешнее исполнение: V — с рамкой, S — скрытое без рамки
- корпус — экструдированный алюминиевый профиль АД31 (ГОСТ 22233-2001)
- регулирующие элементы — АВС-пластик
- втулки чёрного или белого цвета, количество указывается при заказе
- стандартный цвет корпуса — RAL 9016М (матовый белый)
- окраска в любой цвет по шкале RAL — по запросу
- рабочий перепад температур — от −10 до +10 K относительно воздуха в помещении
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П

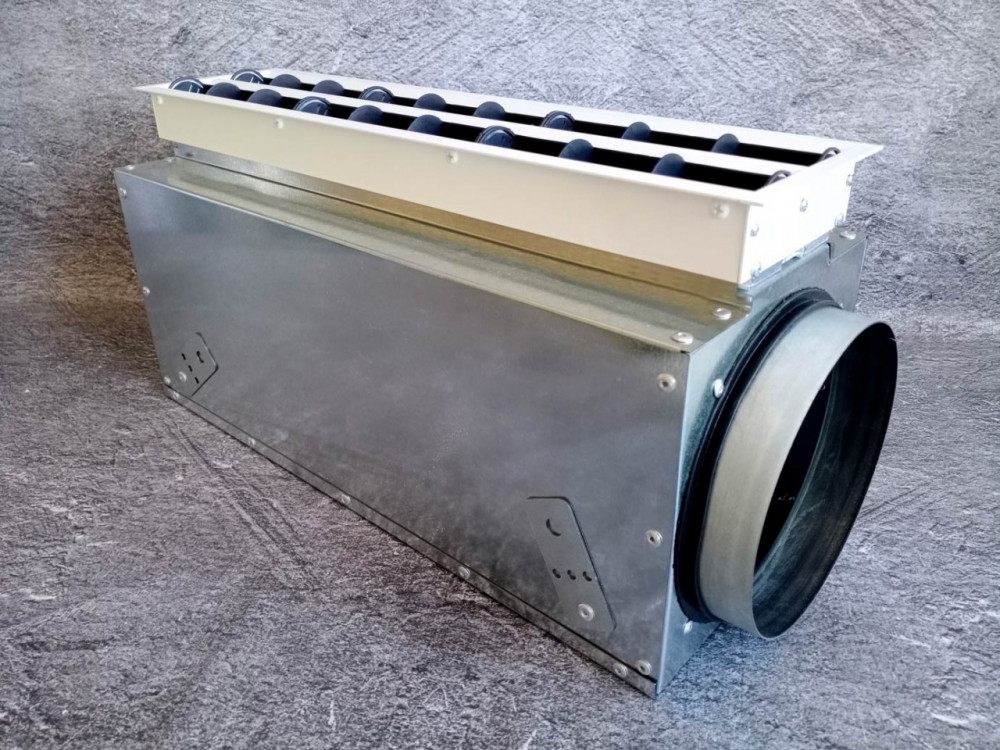

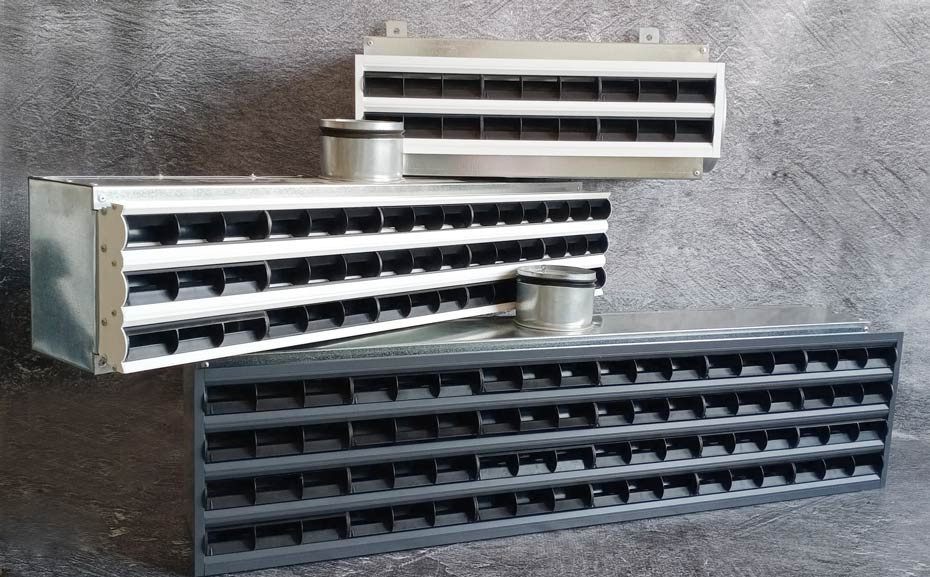

Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.
PL50M — самая гибкая модель серии PracticalLine по настройке: направление потока задают поворотные втулки, а не геометрия профиля, поэтому струю можно развернуть уже после монтажа и даже раздать в разные стороны в пределах одной решётки. Второй практичный момент — профиль модифицирован под оба сценария отделки сразу: с видимой рамкой и без неё, под скрытую установку.
Пример кода заказа
F2-PL50M-S-3-3B/450-RAL 9016M — одиночная секция с заглушками, скрытого монтажа, 3 щели, 3 втулки чёрного цвета, номинальная длина 450 мм, стандартное покрытие RAL 9016М.
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 / E2 — концевые секции
- M — промежуточная секция
- V / S — с рамкой или скрытого монтажа
- цифра после исполнения — количество щелей
- 3B / 3W — количество и цвет втулок, чёрные или белые
- далее номинальная длина в мм и цвет по RAL
Документы и файлы
Габаритно-посадочные размеры, данные для подбора по уровню шума и перепаду давления, рекомендованные высоты установки и схемы монтажа собраны в техническом описании.
