VENTLINE · Скрытого монтажа

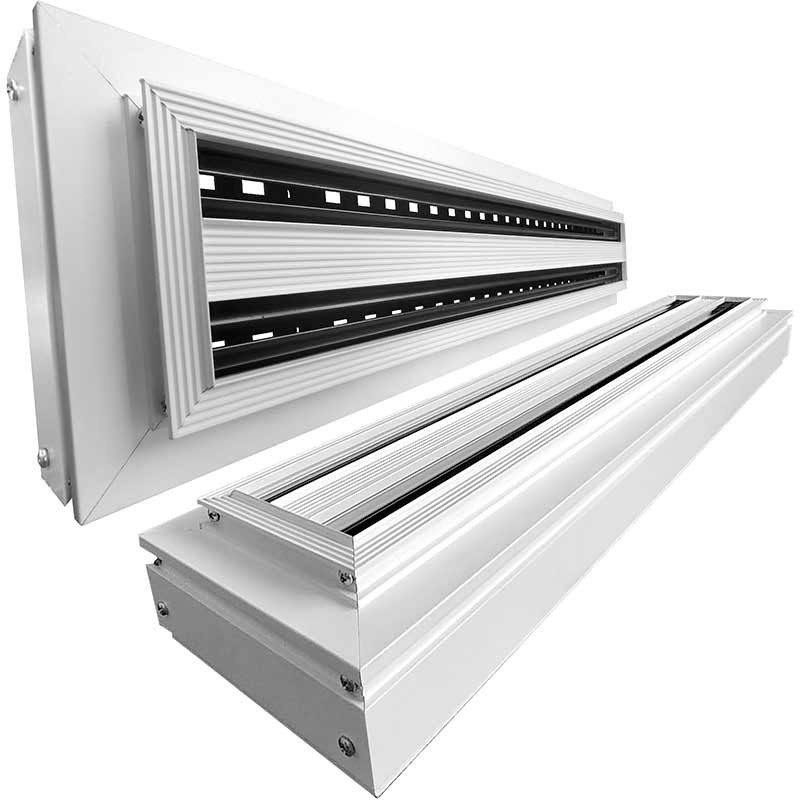

VL-G — невидимый щелевой диффузор для гипсокартона
2 079 ₽арт. 000158 · в наличии
VL-G — базовая скрытая модель линейки VENTLINE под монтаж в гипсокартонный потолок: короб закладывается на этапе каркаса ГКЛ, после шпаклёвки и покраски видна только линия щели. Регулировка потока не требует доступа снаружи. Согласовывайте позицию короба с разводкой вентиляции и монтажом профиля ГКЛ на самой ранней стадии — после зашивки листами перенос закладной невозможен без демонтажа.
| Производитель | ООО «Завод ВРК» |
| Серия | VENTLINE |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Регулируемая |
| Материал | Алюминиевый профиль |
| Количество щелей | 1–6 |
| Ширина щели | 20–70 мм |
| Длина | 200–3000 мм, любой шаг |
| Запотолочное пространство | От 109 мм |
| Этап установки | Монтаж с нуля, в гипсокартон |
| Цвет | RAL 9016М / 9005М, под заказ — любой RAL |
BIM Для этой модели доступны BIM-модели (Revit) — смотреть раздел BIM.
На каком этапе ремонта закладывать VL-G?
Короб монтируется в каркас гипсокартона до зашивки листами — то есть согласовывать позицию нужно ещё на этапе разводки вентиляции и монтажа профиля ГКЛ.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
VENTLINE
Невидимый щелевой диффузор для гипсокартона — монтаж с нуля, в каркас потолка
- Минимальное запотолочное пространство — 109 мм. Диффузор помещается там, где на полноразмерный короб высоты уже не хватает.
- От 1 до 6 щелей в одном корпусе — гибкая настройка под расход воздуха на участок.

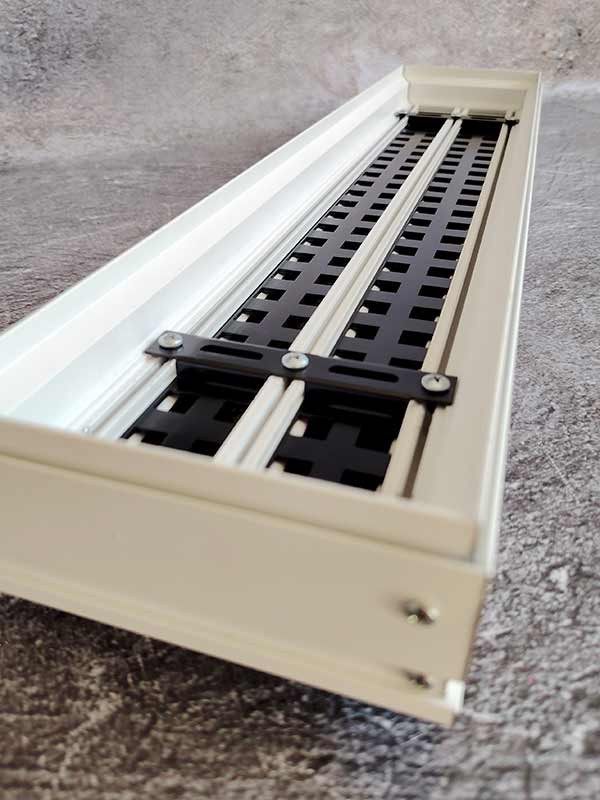

- Клапан расхода воздуха для точного регулирования подачи.

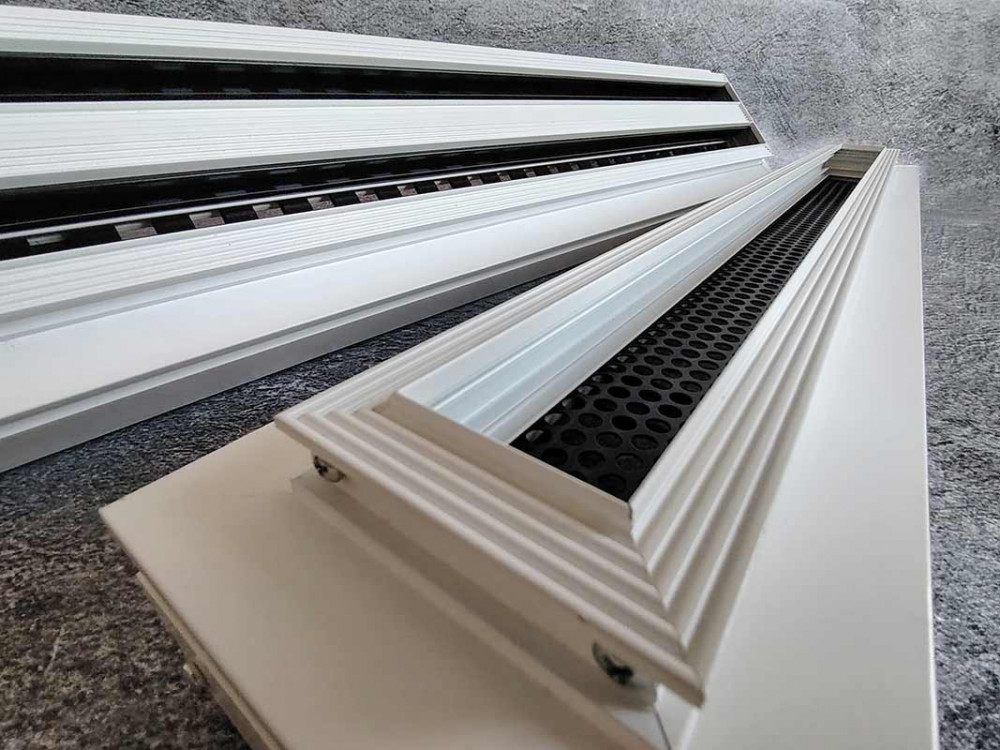

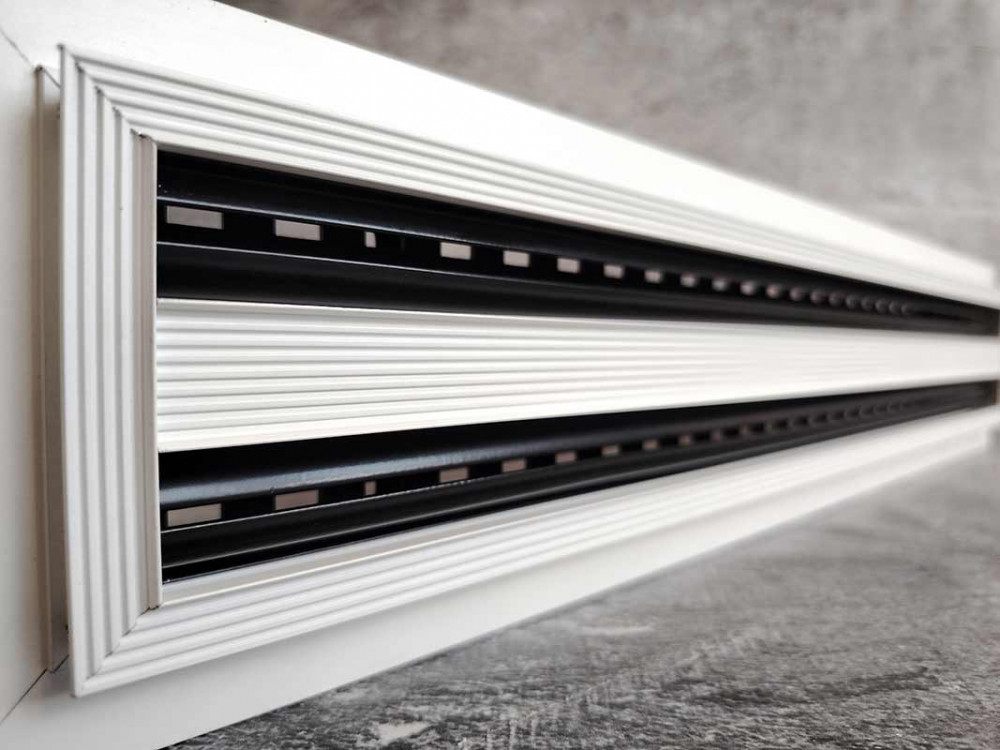

- Выравниватель потока и направляющие — опции для равномерного распределения и направления струи.
- Скрытый монтаж в каркас ГКЛ — после отделки на поверхности читается только щель.
Конструктивные особенности / модификация
- от 1 до 6 щелей
- ширина щели 20–70 мм
- длина 200–3000 мм с любым шагом
- минимальное запотолочное пространство 109 мм
- монтаж с нуля, в гипсокартон

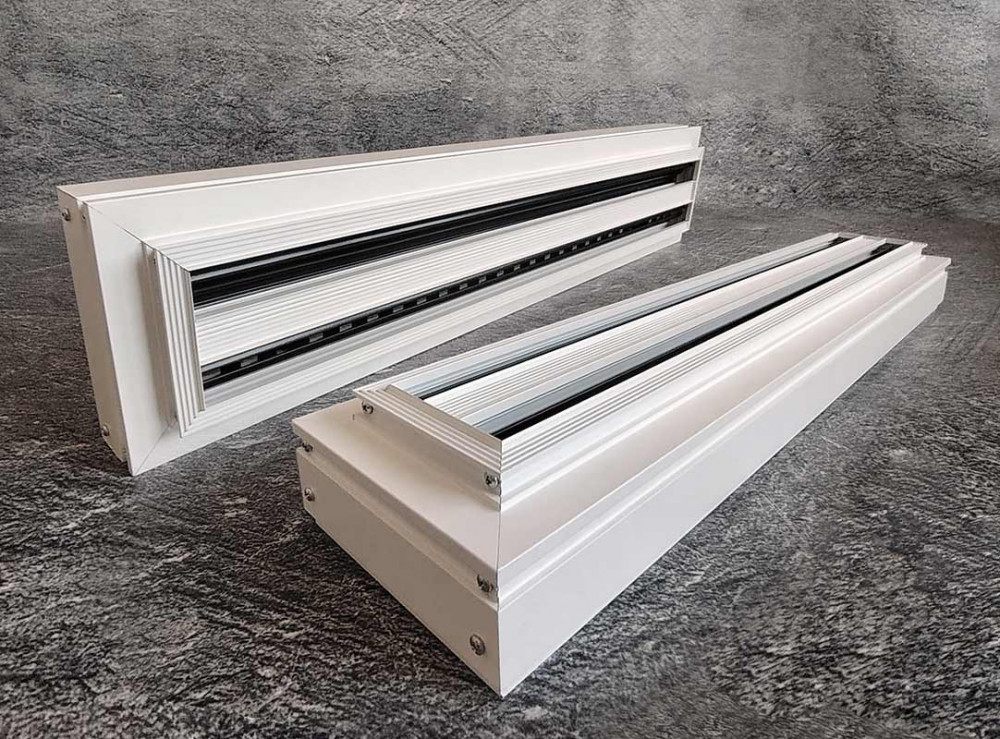

- внутреннее исполнение — с направляющими, выравнивателем потока, клапаном расхода или без них
- вытяжное исполнение — секция без панелей
- исполнения камеры: КСД, КСД-У, КСД-У-О, КСД-У-П
- цвет корпуса и внутренней комплектации — по шкале RAL Classic

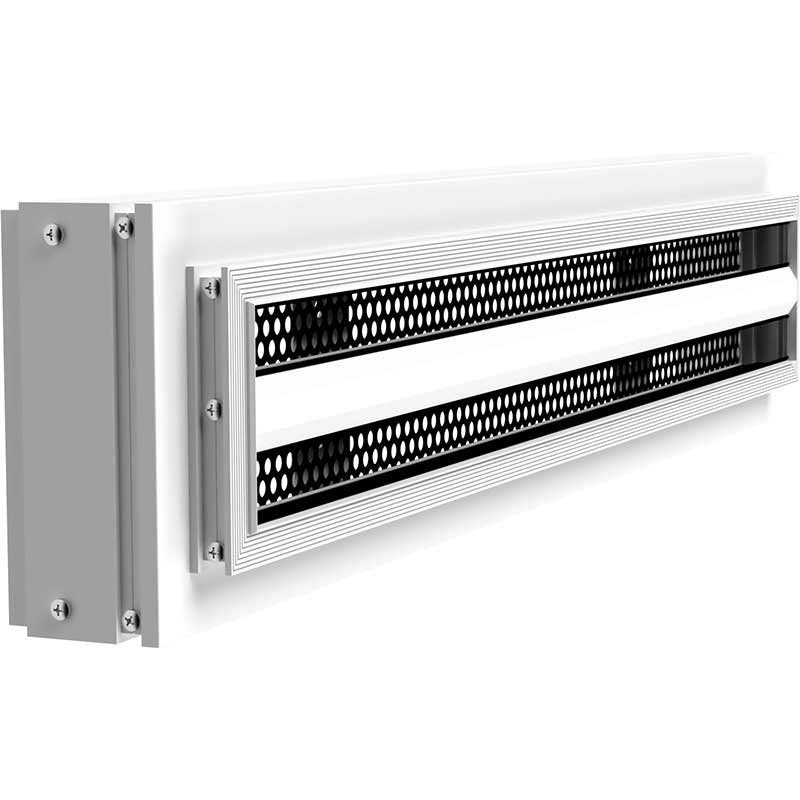

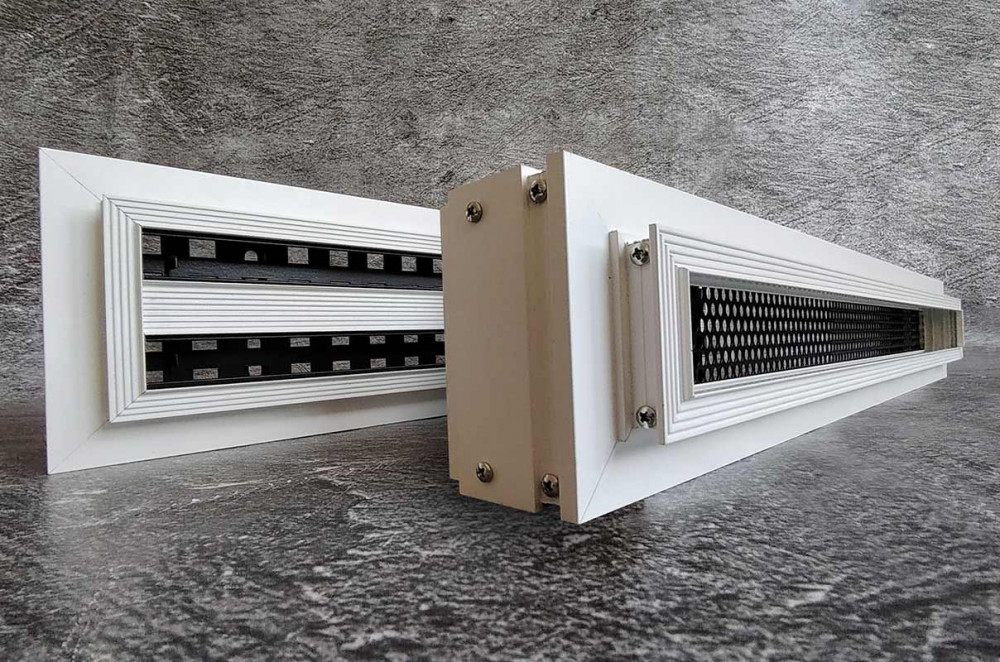

Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с диффузором не входит и заказывается отдельно.
VL-G — базовая скрытая модель линейки VENTLINE под гипсокартонный потолок на металлическом каркасе. Главный аргумент при проектировании — высота: корпусу достаточно 109 мм запотолочного пространства, поэтому линию удаётся провести там, где полноразмерный короб уже не проходит по высоте перекрытия. Раскладку каркаса и положение диффузора согласуйте до монтажа листа.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- U — угловая 90°, другой угол рассчитывается индивидуально
- U1 / U2 / U3 — угловая потолочная, стеновая внутренняя, стеновая внешняя
- длина одной секции — до 3000 мм
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов, исполнения КСД и последовательность монтажа собраны в техническом описании.
