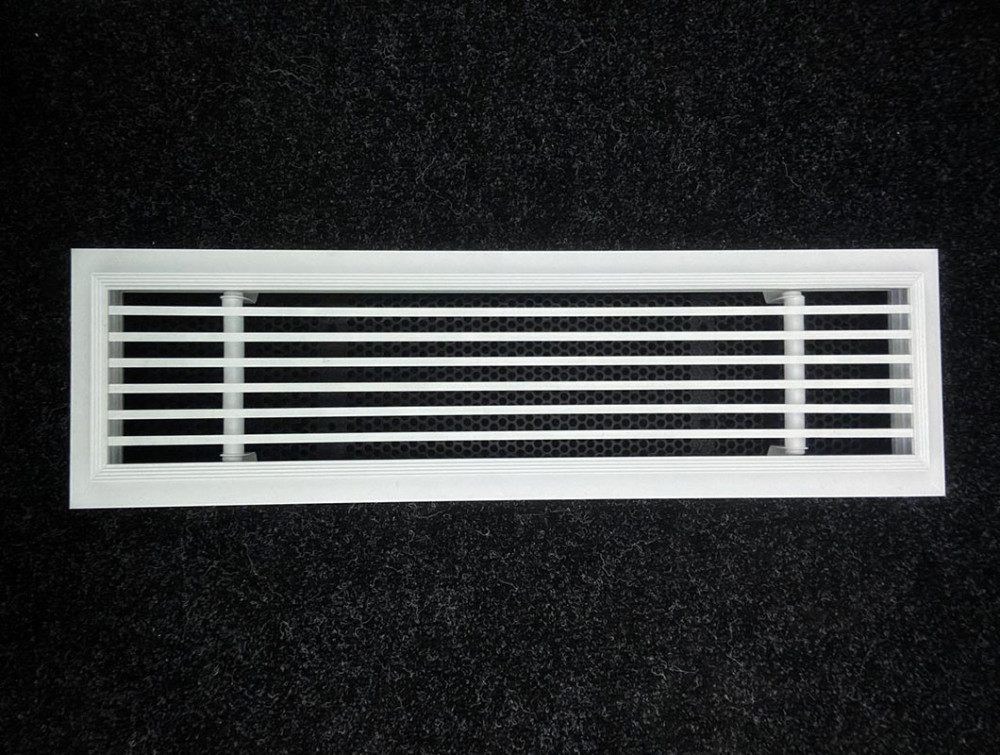

VENTLINE · Скрытого монтажа
VLL-G — невидимая линейная решётка в гипсокартон
2 550 ₽арт. 000209 · в наличии
VLL-G — линейная (удлинённая) версия невидимой решётки VL-G под гипсокартонный потолок. Рассчитана на протяжённые участки, где нужна визуально непрерывная щель без разрывов на стыках коротких секций. Как и у VL-G, позицию короба нужно согласовывать до зашивки каркаса листами ГКЛ.
| Производитель | ООО «Завод ВРК» |
| Серия | VENTLINE |
| Способ монтажа | Скрытого монтажа |
| Регулировка | Нерегулируемая |
| Материал | Алюминиевый профиль |
| Ламели | Y-образные, 5,5 мм, стационарные |
| Ширина щели | 10 мм |
| Размеры | 200×100 — 2000×1000 мм, шаг 1 мм |
| Монтажная рама | Под 1 или 2 ГКЛ 12,5 мм |
| Запотолочное пространство | От 127 мм |
| Врезка | Ø100/125/160/200 мм, 204×55 и 110×55 мм, BLAUFAST |
В чём разница между VLL-G и VLLS-G?
VLL-G — базовая версия с несъёмным полотном, VLLS-G — та же решётка со съёмным полотном для доступа к коробу при обслуживании.
Можно ли изменить длину под нестандартный проём?
Да, длина отреза под конкретный проём согласовывается на этапе заказа — производство ВРК изготавливает профиль по факту размера.
VENTLINE

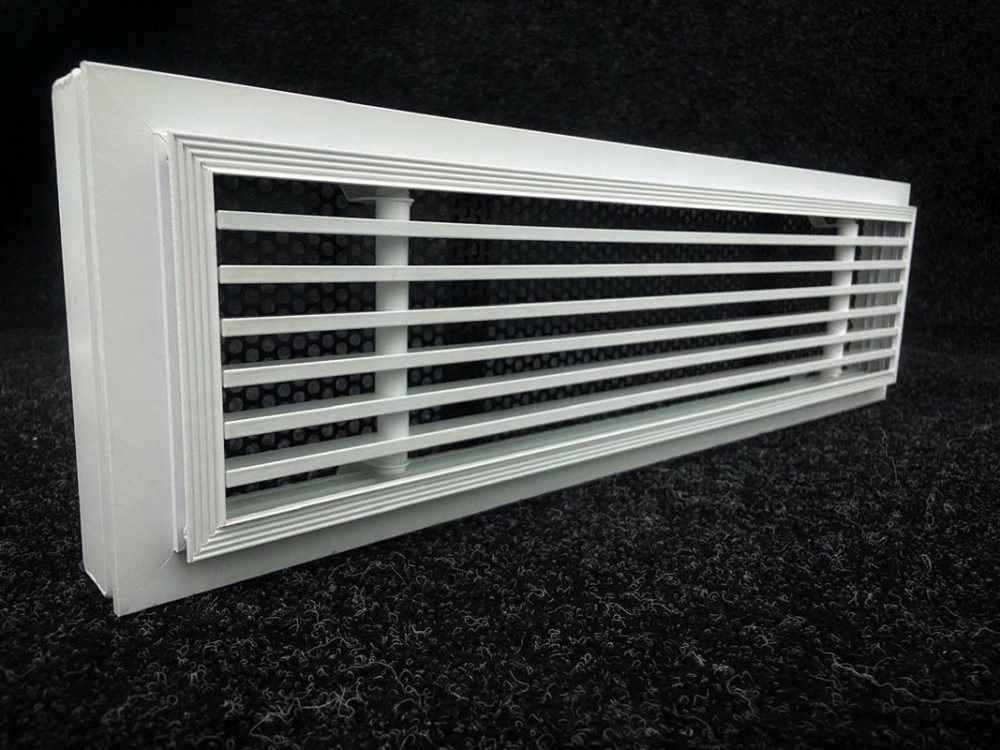

Линейная решётка со стационарными ламелями — монтажная рама под 1 или 2 листа ГКЛ

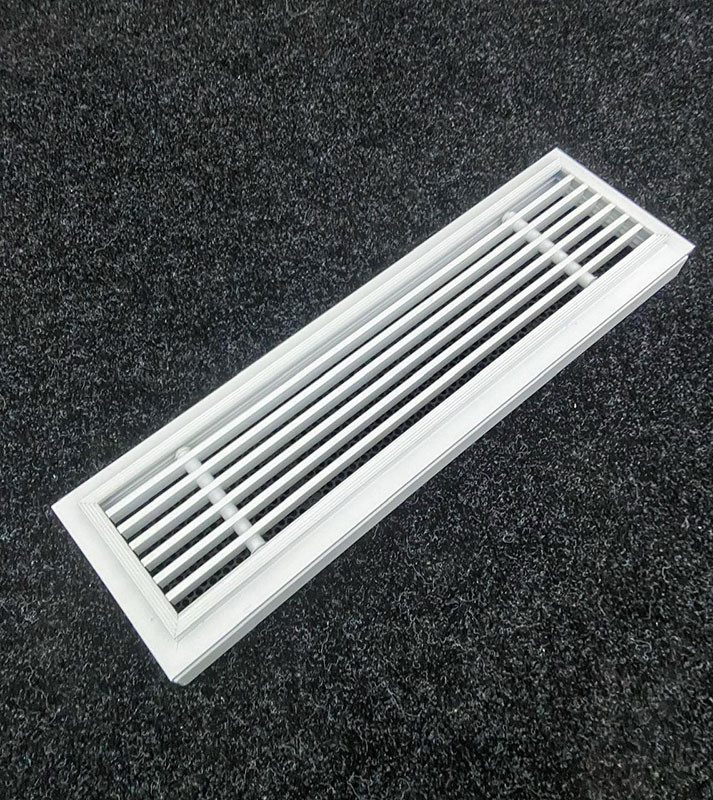

- Монтажная рама рассчитана на установку 1 или 2 листов гипсокартона толщиной 12,5 мм — решётка садится в каркас без доборных элементов.
- Полка под шпаклёвку 2,3 мм и углубления на фланце со специальной формой паза — шпаклёвка держится и не отслаивается по кромке.
- Узкие ламели шириной 5,5 мм образуют ровные щели по 10 мм.
- Любой размер с шагом 1 мм — решётка изготавливается под фактический проём.
- Модульная сборка в непрерывную линию из составных секций, в том числе угловых.
Конструктивные особенности / модификация

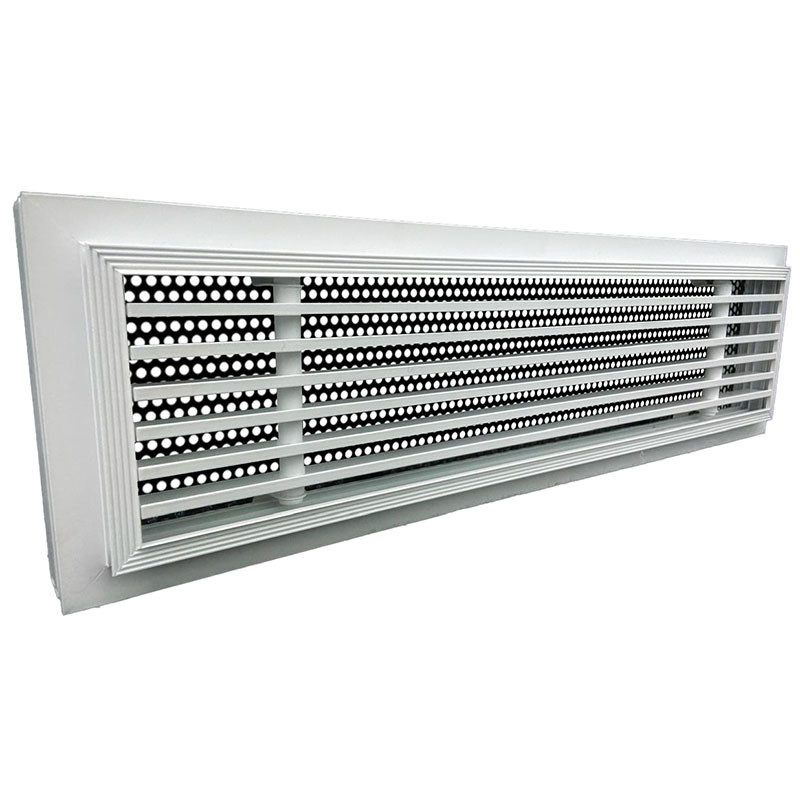

- Y-образные ламели шириной 5,5 мм, щели 10 мм
- стационарные ламели (со съёмным полотном — модель VLLS-G)
- размеры с шагом 1 мм: от 200×100 до 2000×1000 мм
- монтажная рама под 1 или 2 ГКЛ 12,5 мм
- минимальное запотолочное пространство 127 мм

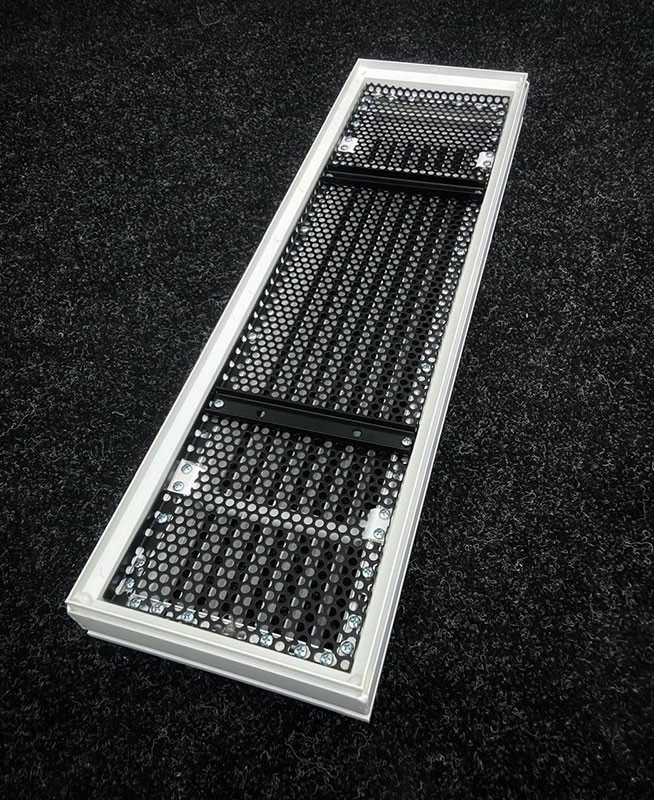

- дополнительная комплектация выравнивателем воздуха
- присоединение к воздуховодам 100, 125, 160, 200 мм, 204×55 и 110×55 мм, а также BLAUFAST
- полка под шпаклёвку 2,3 мм
- цвет корпуса и выравнивателя — по шкале RAL Classic
Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
В комплект с решёткой не входит и заказывается отдельно.
VLL-G — версия линейной решётки для гипсокартонного потолка: у рамки есть монтажная рама, в которую заходит лист (или два листа) ГКЛ, поэтому узел примыкания получается ровным без дополнительных профилей. За это приходится платить высотой — запотолочного пространства нужно от 127 мм, больше, чем у VLL-S под шпаклёвку.
Секции и конфигурация
- F1 — одиночная секция с фланцами
- F2 — одиночная секция с заглушками
- E1 — концевая секция с фланцем
- E2 — концевая секция с заглушкой
- M — промежуточная секция
- P — внутреннее исполнение с выравнивателем потока воздуха
- F — с фильтром (степень очистки указывается дополнительно)
- определяющие размеры — ширина и высота строительного проёма
- белый RAL 9016М — стандартное покрытие корпуса
Документы и файлы
Габаритно-посадочные размеры, таблицы расходов и последовательность монтажа собраны в техническом описании.
