Дальнобойность струи и эффект Коанда: как не надуть на рабочее место

Две одинаковые линии, один и тот же расход — но в одном помещении комфортно, а в другом людям дует в затылок. Разница почти всегда в том, куда направлена струя и на сколько метров она добивает. Дальнобойность — параметр, который проектировщики смотрят последним, а жалобы после сдачи чаще всего именно про него.

• Что такое дальнобойность и почему её две
• Эффект Коанда: почему настилающаяся струя летит дальше
• Сколько метров добивает диффузор
• Как выбрать схему струи под помещение
• Три ошибки, из-за которых дует
• Частые вопросы

Что такое дальнобойность и почему её две

Дальнобойность — расстояние от диффузора до точки, где скорость струи падает до заданного значения. В таблицах производителя она даётся для двух порогов: 0,2 м/с и 0,5 м/с. Это не два способа измерить одно и то же, а два разных вопроса.

Порог 0,5 м/с — граница ощутимого движения воздуха. За этой точкой человек сквозняк уже не чувствует. Именно её сравнивают с расстоянием до рабочих мест: если стол попадает в зону выше 0,5 м/с, на него будет дуть.

Порог 0,2 м/с — граница, где струя окончательно теряется в общем движении воздуха помещения. По ней проверяют, добивает ли подача до противоположной стены и не образуется ли застойная зона.

Соотношение между ними неочевидно: на малых расходах разница пятикратная, на больших — двукратная. То есть слабая струя гаснет резко, мощная — тянется долго на низкой скорости.

Эффект Коанда: почему настилающаяся струя летит дальше

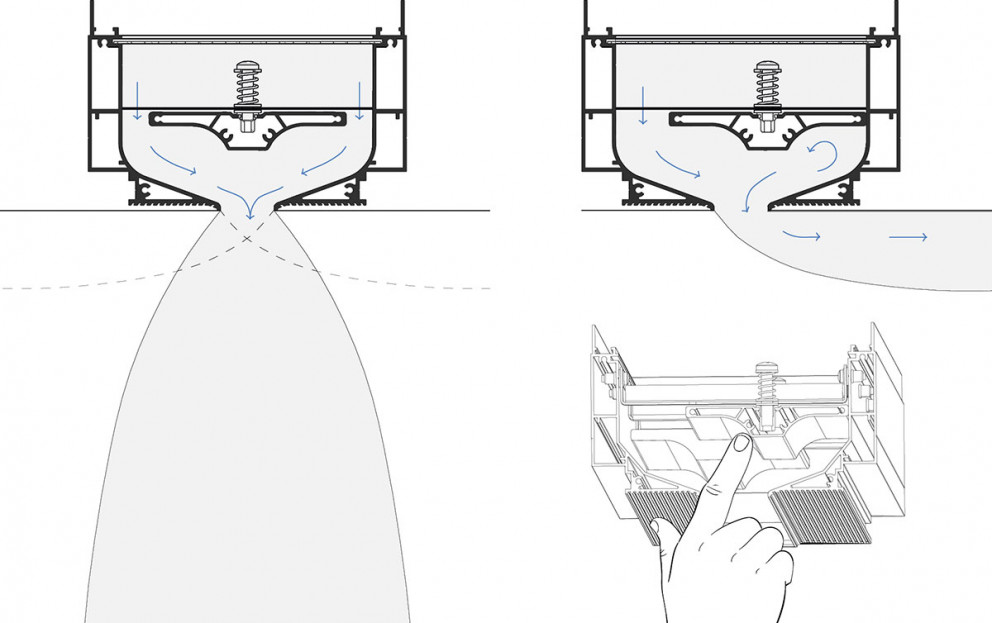

Струя, выпущенная вдоль поверхности, прилипает к ней и движется по ней, вместо того чтобы уходить в объём. Это эффект Коанда: с одной стороны потока подмешивается комнатный воздух, с другой — потолок, давление снизу оказывается ниже, и струю прижимает к плоскости.

Для проектировщика это означает две вещи. Первая: настилающаяся струя добивает дальше при том же расходе — по данным подбора разница доходит до двух раз. Вторая: холодный приточный воздух, пока он «приклеен» к потолку, успевает перемешаться с комнатным и опускается в рабочую зону уже подогретым. Именно поэтому в помещениях с охлаждением горизонтальная схема почти всегда предпочтительнее вертикальной.

Сколько метров добивает диффузор

Ниже — дальнобойность TLM (щель 40 мм, секция 1000 мм) по данным программы подбора ВРК для двух схем струи. Хорошо видно, во сколько раз настилающаяся подача обгоняет вертикальную на одинаковом расходе.

Как этим пользоваться. Возьмём переговорную 6×4 м, диффузор по центру длинной стены, стол в 2,5 метрах. При вертикальной подаче 500 м³/ч зона выше 0,5 м/с тянется на 6,8 м — стол внутри неё, дуть будет. При настилающейся на том же расходе — 11 м, то есть струя пролетит над столом вдоль потолка и опустится уже у противоположной стены. Разница в комфорте огромная, а поворот дефлектора при этом — секундное действие на пусконаладке.

Модели с регулируемым дефлектором

TLM Medium — скрытый щелевой диффузор от 5 904 ₽ TLL Large — увеличенный щелевой диффузор от 6 700 ₽ VL-F — дизайнерский линейный диффузор для натяжного потолка от 2 383 ₽ VL-V — щелевой диффузор с декоративной рамкой от 1 615 ₽ G-LOOK — безрамочный щелевой диффузор от 1 566 ₽

Как выбрать схему струи под помещение

Настилающаяся горизонтальная

База для большинства офисных и общественных помещений: подача вдоль потолка от стены к центру. Работает при высоте от 2,6 м и свободном потолке. Для помещений с охлаждением — почти безальтернативный вариант.

Вертикальная

Уместна там, где нужно продавить воздух вниз на конкретную зону: высокие пространства, витрины, зоны разгрузки. В офисе на высоте 2,7 м вертикальная струя над рабочим местом почти гарантированно вызовет жалобу.

Двусторонняя и попеременная

Часть моделей позволяет раздать поток в обе стороны от линии или чередовать направление по длине. Это решение для линий по центру помещения: обе половины комнаты получают свою струю, а под самой линией зоны сквозняка не возникает.

Односторонняя от окна

Линия вдоль остекления с подачей на стекло — классический приём против конвективных потоков от холодного окна зимой и от нагретого летом. Струя должна идти по стеклу, а не в комнату.

Три ошибки, из-за которых дует

• Диффузор над рабочим местом с вертикальной струёй. Самая частая. Лечится поворотом дефлектора, если модель регулируемая, и переносом линии — если нет.
• Линия слишком длинная для расхода. Скорость истечения падает, струя не добивает до нужной точки и сваливается прямо под диффузором. Парадокс: «дует» здесь возникает не от избытка воздуха, а от его недостатка на метр щели.
• Препятствие на пути настилающейся струи. Балка или подвесной светильник в полутора метрах от линии отрывают струю от потолка. На плане потолка это видно сразу, на объекте — только по жалобам.

Частые вопросы

Какую дальнобойность закладывать в расчёт?

По порогу 0,5 м/с — она должна быть меньше расстояния до ближайшего постоянного рабочего места. По порогу 0,2 м/с — желательно не меньше расстояния до противоположной стены, иначе в дальней части помещения образуется застойная зона.

Можно ли изменить направление струи после монтажа?

У моделей с регулируемым дефлектором — да, дефлектор поворачивается изнутри щели без демонтажа отделки. У нерегулируемых решёток направление задано геометрией ламелей и меняется только заменой изделия.

Влияет ли высота потолка на дальнобойность?

На саму дальнобойность — нет, это характеристика струи. Но от высоты зависит, где струя окажется по отношению к людям: на 4 метрах вертикальная подача успевает погаснуть до рабочей зоны, на 2,6 — нет.

Что такое «попеременная в двух направлениях подача» в таблицах?

Схема, при которой соседние участки щели направляют поток в противоположные стороны. Так делают, когда линия идёт по центру помещения и нужно обслужить обе половины.

Как связаны дальнобойность и шум?

Напрямую: и то и другое растёт со скоростью истечения. Увеличивая расход ради дальнобойности, вы получаете и децибелы — поэтому обе величины смотрят на одной кривой в блоке подбора.
