Модульная линия по периметру: секции, углы и стыки
Непрерывная линия щели по всему периметру помещения — приём, ради которого щелевые диффузоры и покупают в дизайн-проекты. Выглядит просто: тонкая прорезь идёт по потолку, заворачивает за угол и продолжается дальше. На деле это набор из нескольких изделий, у которых должны совпасть высота щели, рисунок ламелей и цвет — а на поворотах ещё и геометрия.
- Из чего набирается линия
- Угловые секции
- Длины и допуски
- Что видно на стыке
- Как это заказывать
- Частые вопросы
Из чего набирается линия
Длина цельного профиля ограничена: у серии TOPLINE — до 2900 мм, у VENTLINE — до 3000 мм. Всё, что длиннее, собирается из секций пяти типов.
| Обозначение | Секция | Где стоит в линии |
|---|---|---|
| F1 | Одиночная с фланцами | Отдельно стоящий диффузор, оба торца открыты под стыковку |
| F2 | Одиночная с заглушками | Отдельно стоящий диффузор, оба торца закрыты |
| E1 | Концевая с фланцем | Край линии, второй торец идёт на стыковку |
| E2 | Концевая с заглушкой | Край линии с закрытым торцом |
| M | Промежуточная | Середина линии, оба торца под стыковку |
Логика простая: линия из трёх секций — это E + M + E, из двух — E + E. Фланец или заглушка на торце определяют, будет там продолжение или конец. Ошибиться легко: заказали две концевые с заглушками — и стыковать их нечем.
Угловые секции

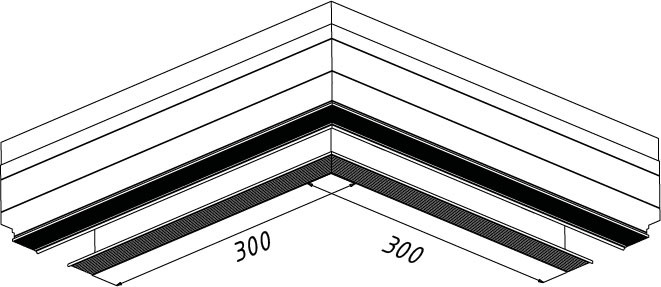

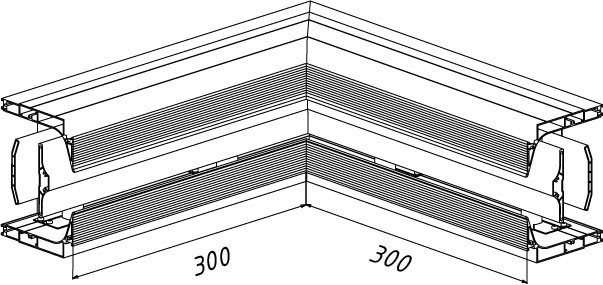

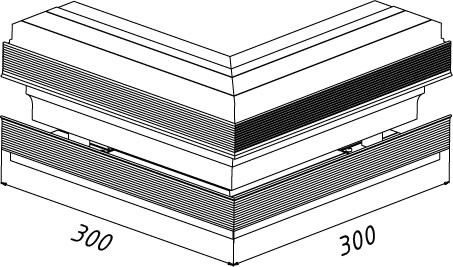

Поворот линии делается не подрезкой на объекте, а готовой угловой секцией. У серии TL их три, и различаются они тем, в какой плоскости идёт поворот.
Стандартные плечи углового элемента — 300×300 мм. При заказе указываются оба размера, даже если они одинаковые: в коде это выглядит как «300×300». Нестандартный угол (не 90°) рассчитывается индивидуально — у линеек VENTLINE и Profivent это оговорено прямо в схеме заказа.
Длины и допуски

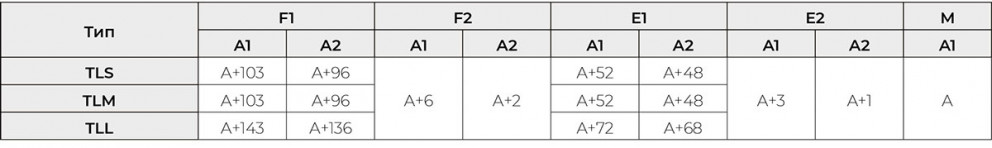

У каждой секции есть габаритная длина и полезная длина щели — они не совпадают. Часть длины уходит под торцевые элементы: у фланца один вычет, у заглушки другой. В техническом описании это дано таблицей соответствия A1 и A2 для каждого типа секции и каждого типоразмера.
Практическое следствие: сумма габаритных длин секций не равна длине линии по потолку, а сумма полезных длин щели — не равна расчётной длине для аэродинамики. Считать нужно оба размера отдельно: один — для архитектуры и раскроя потолка, другой — для расхода воздуха.
Длины секций внутри линии не обязаны быть одинаковыми. Наоборот, разбивку удобно подгонять под раскладку потолка: сделать стыки там, где они попадут на пересечение с другими элементами, а не посреди чистого поля.
Что видно на стыке
Идеально невидимого стыка не существует — есть аккуратный. На готовой линии в месте соединения видны три вещи, и все три управляемы.
Тонкий шов по кромке фланца. Убирается тем же способом, что и весь периметр: шпаклёвкой по полке с демпферной лентой под ней. Если шов делать без ленты, он треснет первым — это самое напряжённое место линии.
Разрыв рисунка щели. На стыке торцевые элементы двух секций дают участок в несколько миллиметров без щели. У линий с ламелями это заметнее, чем у одной сплошной щели: сбивается шаг рисунка. Приём: располагать стыки в местах, где линия и так прерывается — на переходе через балку, у светильника, на границе зон.
Разнотон. Секции из разных партий могут чуть отличаться по оттенку порошкового покрытия. На белом RAL 9016 это почти незаметно, на цветном или тёмном — заметно вполне. Поэтому всю линию заказывают одной партией, а не добирают потом.
Как это заказывать
Спецификация на линию — это не «12 метров диффузора», а перечень секций. Минимальный набор данных, который нужен заводу:
- Схема линии с размерами по потолку и отмеченными углами — фрагмент плана достаточно.
- Разбивка на секции с типами (E/M/F) и длинами каждой.
- Углы: тип (U1/U2/U3), размеры плеч, угол если не 90°.
- Модель, высота щели, число щелей — одинаковые для всей линии.
- Цвет корпуса и внутренней комплектации по RAL — на всю линию один.
- Камеры статического давления: сколько и каких, с раскладкой по секциям.
Если разбивку на секции делать не хочется — пришлите схему линии с размерами, на заводе разложат сами и вернут спецификацию на согласование. Это обычная практика и она надёжнее, чем считать вычеты по таблицам вручную.
Частые вопросы
Какая максимальная длина непрерывной линии?
Формально не ограничена — линия набирается из секций. Ограничение практическое: длину нужно разбить на секции не длиннее 2900–3000 мм и обеспечить каждую секцию воздухом, то есть предусмотреть достаточное число камер.
Можно ли подрезать секцию по месту?
Нет. Торцевые элементы и посадочные размеры рассчитаны на заводскую длину; после подрезки секция не состыкуется и потеряет геометрию щели.
Нужна ли отдельная камера на каждую секцию?
Не обязательно: раскладка камер зависит от расхода и длины. Её согласовывают с производителем при заказе — универсального правила «одна камера на секцию» нет.
Что если угол в помещении не 90 градусов?
Угловая секция изготавливается под фактический угол, это оговорено в схемах заказа VENTLINE и Profivent. Нужен точный замер по месту — по проекту такие углы часто отличаются от факта.
Можно ли собрать линию из разных моделей?
Технически — да, но визуально это будет видно: у моделей отличаются ширина фланца, рисунок щели и глубина посадки. В одной непрерывной линии стоит держать одну модель.
