Камера статического давления: как выбрать тип и не ошибиться с врезкой
Камера статического давления — самая недооценённая позиция в спецификации на щелевой диффузор. Её забывают заказать, выбирают по остаточному принципу и почти никогда не рассматривают как элемент, влияющий на шум и на высоту потолка. При этом именно камера определяет, влезет ли узел в запотолочное пространство и будет ли раздача равномерной по всей длине щели.
- Зачем она нужна
- Четыре типа врезки
- Где расположена врезка
- Теплоизоляция, регулятор и другие опции
- Как выбрать за пять шагов
- Частые вопросы
Зачем она нужна
Воздух приходит к диффузору по круглому воздуховоду — сосредоточенной струёй с высокой скоростью. Щель же должна раздавать его равномерно по всей длине, которая может быть в десять раз больше диаметра врезки. Камера решает именно эту задачу: гасит скоростной напор, превращая его в статическое давление, и распределяет поток по длине щели.
Без камеры получится вентилятор в трубе, дующий в одну точку щели: напротив врезки — сквозняк и свист, по краям — почти ничего. Поэтому камера не аксессуар, а обязательная часть узла.

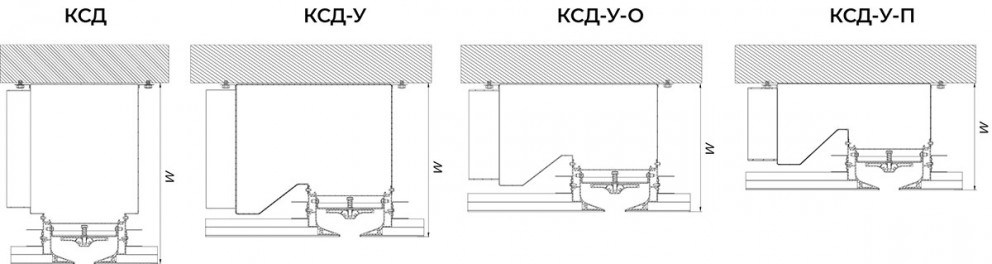

Четыре типа врезки
Различаются габаритами и формой присоединительного патрубка. Выбор почти всегда диктуется не аэродинамикой, а высотой запотолочного пространства.
КСД — стандартная камера с круглой врезкой. Самая «спокойная» по аэродинамике: объём большой, скорость внутри низкая, шум минимальный. И самая высокая.
КСД-У — уменьшенная с круглой врезкой. Компромисс: экономит несколько десятков миллиметров высоты, форма подключения привычная.
КСД-У-О — уменьшенная с овальной врезкой. Овал при той же площади сечения ниже круга, поэтому выигрыш по высоте заметный. Требует гибкого воздуховода овального сечения или перехода.
КСД-У-П — уменьшенная с прямоугольной врезкой. Максимальная экономия высоты, естественная стыковка с прямоугольными воздуховодами.

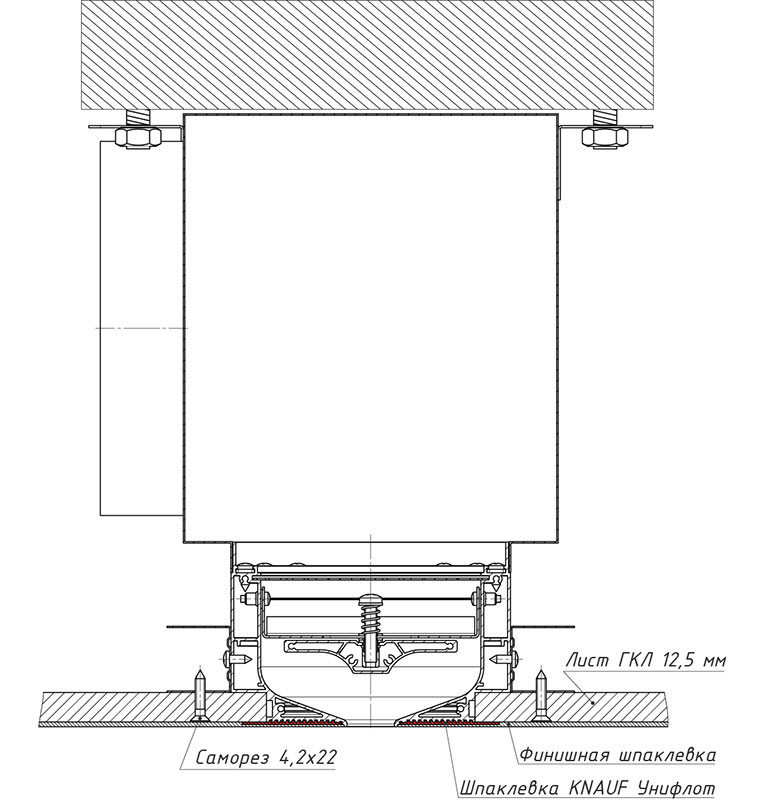

Насколько велика разница: для TLM на воздуховоде ø160 стандартная КСД требует 282 мм монтажного пространства, а КСД-У-П — 156 мм. Почти вдвое. Полная таблица минимального пространства W для всех типоразмеров разобрана в статье про узел примыкания к гипсокартону.
Плата за компактность — скорость внутри камеры. Чем меньше объём, тем выше скорость и тем ближе камера к тому, чтобы стать самостоятельным источником шума. На расходах, близких к предельным для типоразмера, разница между КСД и КСД-У-П по шуму уже слышна.
Где расположена врезка
Помимо формы, в заказе указывается расположение патрубка. Для линейки TL это делается прямо в коде камеры:
| Обозначение | Расположение врезки | Когда применяют |
|---|---|---|
| ОВ | Осевая | Воздуховод подходит по оси линии — самый спокойный вариант по аэродинамике |
| ВВ | Верхняя | Разводка идёт над камерой, места по бокам нет |
| БВ | Боковая | Подвод сбоку, когда сверху балка или перекрытие вплотную |
| БВ (л) / БВ (п) | Боковая левая или правая | Для уменьшенных камер, где сторона подвода принципиальна |
Ошибка в расположении врезки — из тех, что обнаруживаются только на объекте: камера приезжает правильного типа и размера, но патрубок смотрит не в ту сторону, и разводку приходится переделывать. При заказе полезно приложить фрагмент плана с направлением подвода.
Теплоизоляция, регулятор и другие опции
Теплоизоляция. В коде заказа обозначается индексом «И». Нужна там, где по камере идёт холодный воздух, а запотолочное пространство тёплое и влажное: без изоляции на металле выпадает конденсат, и он капает на полотно потолка. Стандартный случай — охлаждение летом в помещениях с высокой влажностью.
Регулирующее устройство. В серии PracticalLine есть исполнение КСР — камера с регулятором расхода на патрубке. Удобно, когда балансировку планируют вести по месту. Но помните: заслонка рядом со щелью — источник шума, и на больших углах прикрытия она перекрывает по громкости сам диффузор.
Материал. Камеры делаются из оцинкованной стали толщиной 0,4–1,5 мм. Толщина влияет на жёсткость и на то, как камера «звучит» при вибрации: тонкий металл на большой площади работает как мембрана.
Как выбрать за пять шагов
- 1. Определить расход на диффузор и по нему — диаметр подводящего воздуховода из проекта ОВиК.
- 2. Замерить доступную высоту от отметки чистого потолка до перекрытия или до нижней грани балки.
- 3. Найти тип камеры по таблице W min — минимальное пространство для вашего типоразмера диффузора и диаметра воздуховода.
- 4. Выбрать расположение врезки по фактическому направлению подвода.
- 5. Решить по опциям: нужна ли теплоизоляция и регулятор расхода.
Если по шагу 3 не проходит ни один тип — вариантов два: уменьшить диаметр воздуховода, разделив подачу на две ветки, или взять модель диффузора с меньшей высотой узла. У VENTLINE запотолочное пространство начинается от 109 мм, что часто решает вопрос.
Частые вопросы
Можно ли обойтись без камеры и подключить воздуховод напрямую?
Нет. Без камеры воздух выйдет сосредоточенной струёй напротив врезки: по длине щели раздача будет неравномерной, а в точке подвода появится свист.
Кто заказывает камеру — проектировщик ОВиК или архитектор?
Позиция относится к разделу ОВиК, но её тип влияет на высоту потолка, поэтому архитектору стоит проверить, что тип камеры согласован с фактическим запотолочным пространством.
Чем отличается КСД от КСР?
КСР — это камера с регулирующим устройством на патрубке, позволяющая менять расход по месту. Обычная КСД регулятора не имеет, балансировка ведётся на сети.
Нужна ли теплоизоляция камеры всегда?
Нет, только там, где возможен конденсат: холодный приточный воздух и тёплое влажное запотолочное пространство. В сухих отапливаемых помещениях без охлаждения она избыточна.
Можно ли поставить одну камеру на две секции диффузора?
Составные линии подключаются по своей схеме: часть секций идёт от общей камеры, часть — со своей. Конкретную раскладку камер по линии нужно согласовывать с производителем при заказе, она зависит от длины и расхода.
