Узел примыкания щелевого диффузора к гипсокартону: полный разбор

Щелевой диффузор в гипсокартонном потолке выглядит как чистая прорезь без единой видимой детали. За этой прорезью — узел, который собирают три разные бригады в три разных момента стройки: вентиляционщики ставят камеру статического давления, монтажники каркаса выводят профиль, отделочники доводят шпаклёвку до кромки. Ошибка любой из них видна на готовом потолке и исправляется только вскрытием.

Разберём узел по слоям: что в нём есть, сколько места он требует над потолком, в какой последовательности собирается и что должно быть написано в проекте, чтобы на объекте не пришлось импровизировать. Все чертежи и цифры ниже — из технического описания серии TOPLINE (TL); у моделей VENTLINE логика та же, отличаются размеры.

• Из чего состоит узел
• Один лист ГКЛ или два
• Сколько места нужно над потолком
• Как крепится камера статического давления
• Последовательность работ на объекте
• Демпферная лента и трещины по кромке
• Что писать в проекте и спецификации
• Девять типовых ошибок
• Частые вопросы

Из чего состоит узел

Если разрезать готовый потолок поперёк щели, снизу вверх окажется семь элементов. Диффузор с регулируемым дефлектором — то, что видно. Фланец диффузора с полкой под шпаклёвку — то, что прячется под финишным слоем. Самоклеящаяся демпферная лента между фланцем и листом. Сам лист гипсокартона. Потолочный профиль 28×27, к которому всё это притянуто саморезами. Камера статического давления (КСД), надетая на диффузор сверху. И подводящий воздуховод, круглый или прямоугольный.

Ключевая деталь этого разреза — полка под шпаклёвку шириной 2 мм по периметру фланца. Она задаёт толщину финишного слоя: отделочник ведёт шпаклёвку до кромки полки, и слой получается ровно такой, на который рассчитан профиль. Если про полку не знать и вывести шпаклёвку «на глаз», щель после высыхания окажется уже расчётной, а кромка — волнистой.

Вторая деталь — углубления со специальной формой паза на фланце. Их задача чисто механическая: шпаклёвка заходит в паз и держится в нём, а не отслаивается плёнкой по границе «металл — отделка». Именно по этой границе трескаются потолки, где диффузор ставили в проём без подготовленного фланца.

Один лист ГКЛ или два

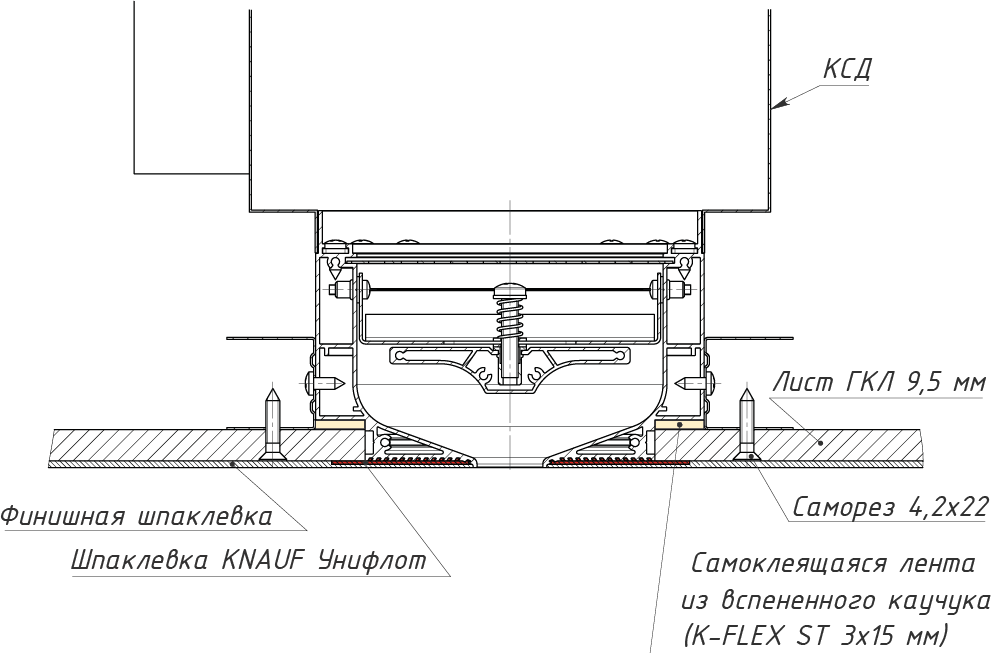

Диффузоры серии TL рассчитаны на монтаж под один или два листа гипсокартона, и это не одно и то же исполнение — отличается вылет полки и длина крепежа. В техническом описании даны оба узла: под лист 9,5 мм и под лист 12,5 мм, в одинарном и двойном исполнении.

Выбор диктует не диффузор, а потолок. Два листа берут там, где нужна жёсткость и акустика: большие пролёты, помещения с шумной вентиляцией над потолком, объекты с повышенными требованиями к огнестойкости. Один лист — в жилых интерьерах с небольшими пролётами, где важнее выиграть высоту.

Для проектировщика важно другое: тип зашивки нужно зафиксировать до заказа диффузоров. Переход с одного листа на два после того, как оборудование приехало на объект, означает либо переделку узла, либо щель, утопленную на 12,5 мм глубже расчётной — с соответствующей тенью по кромке при боковом свете.

Сколько места нужно над потолком

Самый частый конфликт на объекте — диффузор не проходит по высоте. Считать нужно не по коробу диффузора, а по камере статического давления: она выше, и именно она определяет минимальное монтажное пространство W. Размер W напрямую зависит от диаметра подводящего воздуховода — чем меньше воздуховод, тем компактнее адаптер.

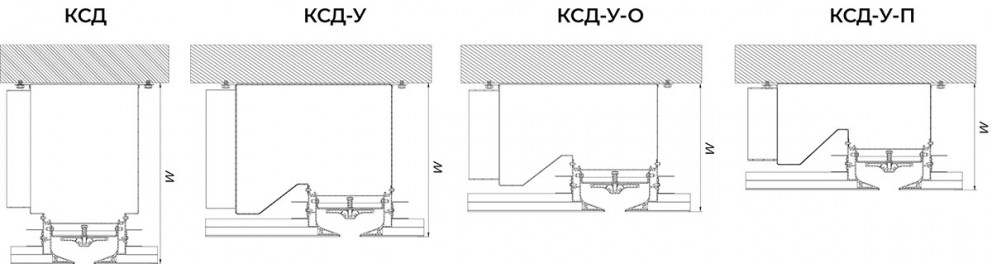

Камеры выпускаются в четырёх исполнениях: КСД — стандартная с круглой врезкой, КСД-У — уменьшенная с круглой, КСД-У-О — уменьшенная с овальной врезкой, КСД-У-П — уменьшенная с прямоугольной. Овальная и прямоугольная врезки существуют ровно для того, чтобы уложиться в низкое запотолочное пространство: разница между КСД и КСД-У-П на одном и том же воздуховоде доходит до 90 мм.

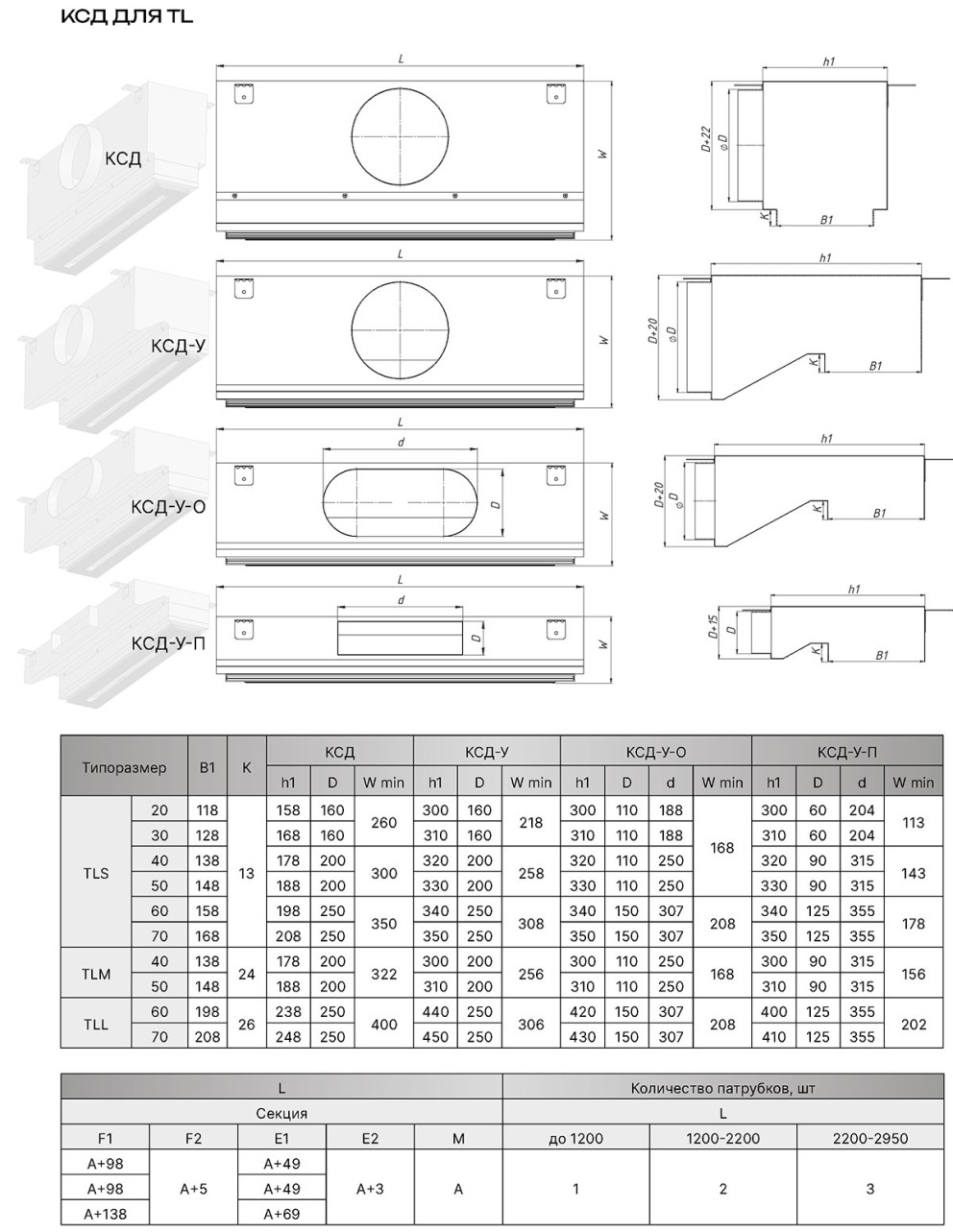

Ниже — минимальное монтажное пространство для трёх типоразмеров серии TL. Таблица отвечает на вопрос «влезем ли мы в потолок» ещё до того, как выбран конкретный диффузор.

Как этим пользоваться. Допустим, запотолочное пространство — 180 мм, подводящий воздуховод ø160. Стандартная КСД для TLM требует 282 мм — не проходит. КСД-У требует 216 мм — тоже нет. А КСД-У-О и КСД-У-П укладываются в 168 и 156 мм — оба варианта рабочие, выбирать нужно по тому, какой воздуховод удобнее развести. Если бы мы считали по коробу диффузора, конфликт всплыл бы только на монтаже.

Отдельно стоит помнить про модели VENTLINE: у VL-G минимальное запотолочное пространство — от 109 мм, у VLL-G с монтажной рамой под ГКЛ — от 127 мм. Там, где TL не проходит по высоте, эти модели часто спасают проект.

Модели для монтажа в гипсокартон

TLM Medium — скрытый щелевой диффузор от 5 904 ₽ TLS Small — компактный щелевой диффузор от 4 157 ₽ TLL Large — увеличенный щелевой диффузор от 6 700 ₽ VL-G — невидимый щелевой диффузор для гипсокартона от 2 079 ₽ VLL-G — невидимая линейная решётка в гипсокартон от 2 550 ₽

Как крепится камера статического давления

Камера не висит на диффузоре — диффузор входит в неё снизу. Саму камеру закрепляют одним из двух способов: на подвесах (шпильках М8) к перекрытию или прямо на жёстком воздуховоде, если тот несёт нагрузку. Второй способ быстрее, но требует, чтобы разводка была смонтирована с нужной точностью по отметке.

Важный момент, который часто упускают в РД: камера статического давления не входит в комплект диффузора и заказывается отдельно. В спецификации это две разные позиции с разными артикулами. Если камеру не заложить, на объект приедет диффузор, который физически некуда подключить.

Последовательность работ на объекте

Узел собирается в шесть заходов, и порядок здесь важнее аккуратности: почти все переделки возникают из-за того, что этап пропустили или поменяли местами.

1. Разметка до каркаса

Положение щели фиксируется на плане потолка вместе со светильниками, шинами и швами раскладки листов. Диффузор длиной 2000 мм, попавший на стык двух листов, — это гарантированная трещина по кромке через один отопительный сезон.

2. Монтаж камеры и подводящего воздуховода

Камера выставляется по отметке будущего чистого потолка с учётом толщины листа и финишного слоя. На этом этапе ошибка в 5 мм ещё исправляется подвесами; после зашивки — уже нет.

3. Установка диффузора в камеру

Диффузор заводится снизу и притягивается к профилю каркаса. Проверяется горизонт по всей длине: перекос в 2 мм на двухметровой секции читается на готовом потолке как расширяющаяся к одному краю щель.

4. Зашивка гипсокартоном

Лист подрезается по контуру фланца — без припуска «на всякий случай». Между листом и фланцем закладывается демпферная лента.

5. Шпаклёвка

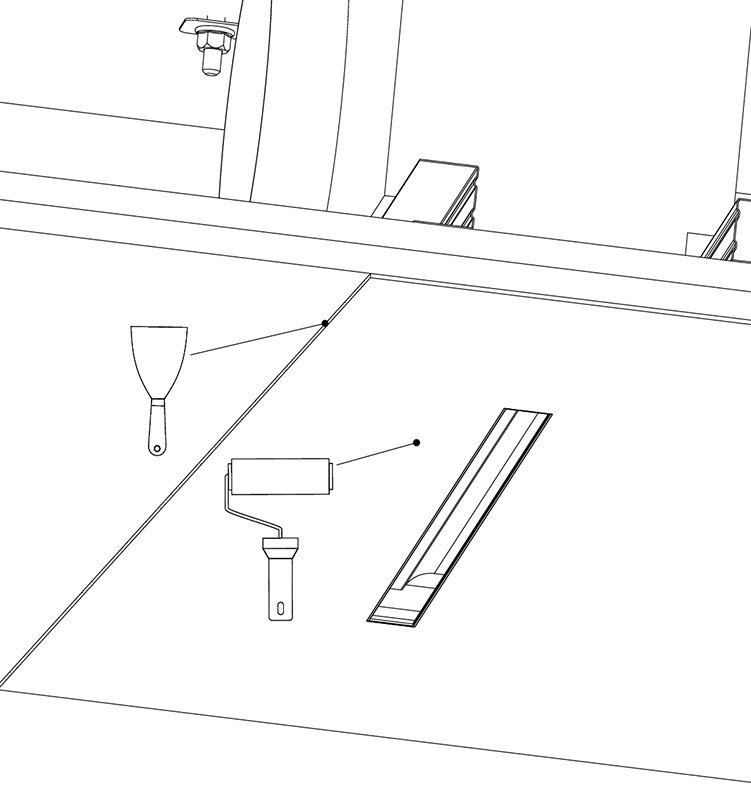

Финишный слой доводится до кромки полки. Внутрь щели шпаклёвка попадать не должна: она сужает живое сечение и меняет расход, а счистить её после высыхания, не поцарапав анодированный профиль, почти невозможно. На время отделки щель закрывают малярным скотчем или заводской заглушкой.

6. Настройка дефлектора

Последний шаг — поворот дефлектора в нужное положение. У TL он регулируется изнутри щели, без демонтажа отделки: вертикальная струя, горизонтальная настилающаяся или промежуточная. Настройку делают после пусконаладки, когда известны фактические расходы.

Демпферная лента и трещины по кромке

На чертеже узла есть неприметная позиция — самоклеящаяся лента из вспенённого каучука сечением 3×15 мм между фланцем диффузора и листом гипсокартона. В сметах её вычёркивают одной из первых, а зря.

Алюминиевый профиль и гипсокартон ведут себя по-разному при изменении температуры и влажности: у алюминия коэффициент линейного расширения примерно вдвое выше. На двухметровой секции при сезонном перепаде в 20 °C разница хода составляет доли миллиметра — этого достаточно, чтобы жёсткий шпаклёвочный шов на границе двух материалов дал волосяную трещину. Лента работает как компенсатор: она принимает подвижку на себя.

Второе назначение ленты — акустическое. Она разрывает прямой контакт металла с листом и не даёт вибрации от воздуховода уходить в потолок как в мембрану.

Что писать в проекте и спецификации

Чтобы узел собрался без вопросов к архитектору, в рабочей документации должно быть шесть вещей.

• План потолка с привязкой щели к осям — не «по центру комнаты», а размер до оси помещения, согласованный с раскладкой листов и светильниками.
• Тип зашивки: один или два листа, толщина 9,5 или 12,5 мм.
• Модель и длина секции с указанием состава линии, если она набирается из нескольких: концевые секции, промежуточные, угловые.
• Тип камеры статического давления — отдельной позицией, с диаметром и типом врезки.
• Отметка чистого потолка и доступное запотолочное пространство — по ним проверяется W min из таблицы выше.
• Цвет по RAL для корпуса и отдельно для внутренней комплектации: у большинства моделей стандарт — белый RAL 9016 снаружи и чёрный RAL 9005 внутри, чтобы щель читалась как тень.

Расход воздуха, потерю давления и уровень шума под конкретную длину удобно проверить прямо на карточке модели: у TLM Medium, TLS Small и TLL Large есть блок подбора по параметрам — он считает по данным программы подбора ВРК и показывает дальнобойность струи на 0,2 и 0,5 м/с.

Для BIM-проектов модели Revit лежат в отдельном разделе: подставив семейство в модель, коллизию по высоте видно сразу, без ручной проверки таблиц.

Девять типовых ошибок

• Считали высоту по коробу диффузора, а не по камере. Самая дорогая ошибка: обнаруживается на монтаже, лечится сменой типа врезки или переносом воздуховода.
• Не заложили камеру статического давления в спецификацию. Диффузор приехал, подключать нечем.
• Щель попала на стык листов ГКЛ. Трещина по кромке — вопрос одного сезона.
• Перекос по горизонту. При боковом свете от окна или трековых светильников видно даже 2 мм на 2 метра.
• Шпаклёвка затекла в щель. Сечение сузилось, расход упал, счистить без следов уже нельзя.
• Выкинули демпферную ленту из сметы. Экономия порядка сотни рублей на метр против переборки узла.
• Не предусмотрели доступ к каналу. Если по регламенту канал чистят, нужна модель со съёмным полотном — например, VLLS-G.
• Линию из секций заказали без угловых элементов. Поворот «на месте» из прямых секций даёт заметный разрыв рисунка щели.
• Настроили дефлектор до пусконаладки. Фактические расходы почти всегда отличаются от расчётных, настройку делают по замерам.

Частые вопросы

Можно ли поставить щелевой диффузор в уже готовый потолок?

Модель скрытого монтажа — нет: её фланец рассчитан на то, что шпаклёвка ляжет поверх, а лист подрежут по контуру. Для готового проёма есть исполнения с декоративной рамкой, например VL-V: кромка рамки перекрывает неровности реза, и чистовую поверхность переделывать не нужно.

Сколько запотолочного пространства нужно закладывать?

От 111 мм для TLS с камерой КСД-У-П на воздуховоде ø100 до 465 мм для TLL со стандартной КСД на ø315. Точное значение — в таблице W min выше; считать нужно по камере, а не по диффузору.

Под один лист ГКЛ или под два?

Определяется конструкцией потолка, а не диффузором: два листа берут ради жёсткости, акустики и огнестойкости, один — ради высоты помещения. Диффузор один и тот же, отличается комплект крепежа и глубина посадки, поэтому решение нужно принять до заказа.

Нужна ли демпферная лента, если шов и так шпаклюется?

Да. Шпаклёвка не компенсирует разное температурное расширение алюминия и гипсокартона — она по этой границе и трескается. Лента принимает подвижку на себя и заодно разрывает акустический мостик от воздуховода.

Кто заказывает камеру статического давления?

Это позиция раздела ОВиК, но проверять её наличие в спецификации стоит и архитектору: без камеры узел не собирается, а её тип напрямую влияет на требуемую высоту запотолочного пространства.

Что делать, если после отделки щель получилась неровной?

Если причина в перекосе короба — переделка узла со вскрытием. Если шпаклёвка зашла на полку и «съела» часть щели — иногда удаётся аккуратно снять лишний слой по кромке, но при риске поцарапать профиль лучше согласовать замену лицевой части с производителем.

Как обслуживать канал, если полотно несъёмное?

Никак — доступ будет только через вскрытие потолка. На вытяжных линиях и в помещениях с высокой запылённостью сразу закладывайте модель со съёмным полотном или ламелями: VLLS-S, VLLS-G, VLLS-F или Airline-LS.
